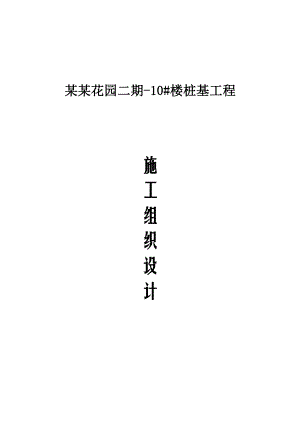

某某花园二期-10#楼桩基工程施工组织设计目 录第一章 编制说明1§1.1 编制目的1§1.2 编制原则1§1.3 编制依据1§1.4 执行规范2第二章 工程概况2§2.1 工程简介2§2.2工程水文地质概况3第三章 管理目标3§3.1 质量目标3§3.2 工期目标3§3.3 安全目标3§3.4 文明施工3§3.5 环境保护4第四章 项目管理组织4§4.1施工组织机构4第五章 施工部署5§5.1 施工现场条件5§5.2 施工用水5§5.3 施工用电6§5.4 技术准备7§5.5 设备准备7§5.6 材料准备7第六章 施工技术方案7§6.1工艺流程7§6.2施工流向安排8§6.3 施工方案8§6.4混凝土输送标高的控制：10§6.5砼试块制作10第七章 拟投入的主要施工设备、材料及劳动力安排10§7.1 用于本工程的大型机械配备10§7.2主要建筑材料用量表11§7.3劳动力安排11第八章 确保工程质量的措施12§8.1 质量目标12§8.2 关键点质量控制128.2.1防止缩径、断桩、加泥的措施128.2.3防止串孔的措施138.2.4保证垂直度的措施148.2.5出现断桩的处理措施14§8.3质量管理制度14第九章 确保安全生产的施工措施16§9.1安全目标16§9.2安全保障体系16§9.3安全管理规章制度17§9.4安全保障措施17§9.5安全防护措施19§9.6施工现场安全作业纪律20§9.7大、中型施工机械管理措施20第十章 确保工期的技术组织措施22§10.1 确保工期的技术措施22§10.2 确保工期的组织措施23第十一章 确保文明施工的技术组织措施23§11.1环境保护与文明施工的措施23§11.3减少噪音、环境污染及减少扰民措施24第十二章 施工进度计划表23某某花园二期桩基工程施工组织设计第一章 编制说明§1.1 编制目的通过对本工程施工图纸进行深入细致的研究和分析，结合该工程的施工特点，对本工程的质量标准、施工方法、劳动力配备、材料设备配置、工期计划以及新技术、新工艺等方面进行周密部署，编制本施工组织设计。其编制目的是：为本工程桩基工程的施工与管理提供一份完整的纲领性文件，确保某某花园二期桩基工程优质、高速、安全、文明地完成。§1.2 编制原则编制本工程施工组织设计的原则是：以建设工程项目管理规范（GB/T50326-2001）为标准，以建设工程质量验收规范和质量验收标准（即13个质量验收规范和1个验收统一标准）为依据，以我公司质量/环境/职业健康安全管理体系文件（以ISO9001：2000版和ISO14001：2004版以及GB/T28001：2001版标准编制的质量/环境/职业健康安全手册、质量/环境/职业健康安全程序文件）为要求，在充分熟悉施工场地的基础上，编制本工程的施工组织设计。§1.3 编制依据1.3.1根据业主提供的桩基工程商务会谈、桩基施工图纸；1.3.2国家现行的建筑法、建设工程质量管理条例等建设法规、技术标准；1.3.3施工现场的实际情况；§1.4 执行规范混凝土结构工程质量验收规范GB50204-2002建筑桩基技术规范JGJ94-94建筑地基基础工程施工质量验收规范GB50202-2002建筑地基基础设计规范GB50007-2002建筑工程施工质量验收统一标准GB50300-2001普通混凝土配合比设计规程JGJ55-2000普通混凝土用砂质量标准及检验方法JGJ52-92普通混凝土用碎石质量标准及检验方法JGJ53-92建设工程文件归档整理规范GB/T50328-2001建设工程施工现场供用电安全规范GB50194-93建筑机械使用安全技术规范JGJ33-2001建筑施工安全检查标准JGJ59-99其它现行的工程技术、施工验收标准及规范。第二章 工程概况§2.1 工程简介某某花园二期桩基10#工程位于翠柳路北段，桩基采用CFG桩处理地基，工程量如下: 共布桩464+439=903根,桩径400mm，有效桩长8.0m，施工桩长8.3m（共464根），有效桩长14.0m，施工桩长14.3m（共439根），混凝土强度等级C20。§2.2工程水文地质概况详见地质报告。第三章 管理目标§3.1 质量目标严格按图纸设计及国家施工验收规范组织施工，按标准在工程建设的全过程严格质量管理，确保工程的高质量。质量等级:合格率100%。§3.2 工期目标为使业主早日投入使用，根据我公司技术和管理水平，本工程工期目标为7日历天。§3.3 安全目标采取有效措施，加强安全防护，在本工程中杜绝伤亡及重伤事故，轻伤频率控制在1.5以下。§3.4 文明施工确保文明施工，达到市级文明工地标准。争创公司文明施工样板工程。§3.5 环境保护按照我公司质量/环境/职业健康安全管理体系文件的要求，编制本工程的项目环境管理方案，采取有效措施，确保施工期间不影响周围居民正常休息、生活，现场的环境质量达到我公司环境目标、指标的要求。第四章 项目管理组织§4.1施工组织机构 设某某花园二期桩基工程项目经理部，按照项目法组织施工，对本工程项目实施组织管理。项目经理部设三部一室，即工程技术部、安全质量部、物质后勤部、办公室。项目经理部下设一个桩基施工队。项目经理部组织机构，详见项目经理部组织机构图。项目经理部组织机构图桩基项目经理部项目经理项目总工程师工程技术部物质后勤部安全质量部办公室§4.1打桩施工现场人员安排：桩队负责人：杨敬军 13935948267 白班：王彪（班长） 夜班：李廷峰（班长）第五章 施工部署§5.1 施工现场条件本工程施工场地由甲方先行进行三通一平。§5.2 施工用水5.2.1施工现场生活用水量q1=K1 Q1N1T1tK28×3600 =1.05×(2482×200)/(200×1)×1.5/(8×3600)+(12256×300)/(300×1.5)×1.5/(8×3600) =1.96(L/S)P1N3K4t×8×3600=P1N3K4t×8×3600q3=0.75(L/S)5.2.2总用水量Q=q1+q3=1.96+0.75=2.71(L/S)5.2.3临时管径选择查表可知：选用50钢管做施工用水主管，流速1.41m/s，流量3L/S，可满足施工要求，高居用水选用多级加压泵供结。施工用水布置详施工平面布置图。§5.3 施工用电5.3.1 用电量计算施工用电量(根据设备需求计划)：电动机用电量P1=270KW室内照明电容量取P3=30KW室外照明电容量取P4=20KW总用电量：P=1.06×(K1P1/cosK2P2K3P3K4P4)=1.06×(0.6×90/0.700.8×301.0×20)=128.41KVA根据现场情况调查，需业主在施工现场提供200KVA的用电量，可以满足施工用电量的需求。5.3.2 施工用电线路选择施工现场设五个配电柜，第一路：由配电总盘引出，供钻机使用；第二路：由配电总盘引出，供砼输送泵；第三路：由配电总盘引出，供办公室、仓库等。每个供电回路从配电总盘引出后均设置分配电箱。所用线路均采用3×1202×50铝芯电缆，埋地敷设，施工现场所有用电线路均采用三相五线制。§5.4 技术准备开工前认真组织技术、施工等有关人员熟悉图纸，做好图纸会审及技术交底工作，学习施工组织设计，针对新工艺、新技术进行详细技术交底，编制分项工程作业指导书，编制专项施工措施。根据业主提供的座标点，建立半永久测量控制网。§5.5 设备准备现场主要机械设备有长螺旋钻机、砼输送泵、电焊机等。§5.6 材料准备根据施工进度计划要求和施工图预算的材料分析编制工程材料需用量计划，在业主和监理工程师的指导下，确定商品混凝土供应厂家。第六章 施工技术方案§6.1工艺流程桩位放点搅拌混凝土长螺旋钻机就位、成孔压灌素混凝土边提升钻杆，边压灌素混凝土成桩、桩体养护。工艺流程图如下：§6.2施工流向安排合理的施工流向安排是工期保障的先决条件，根据工程特点和施工现场具体情况，我公司计划采用JZL60型CFG长螺旋钻机1台，由于桩间距较大，施工时根据现场情况确定施打顺序。 §6.3 施工方案6.3.1 测量定位本工程对施工测量放线的精度要求特别高。根据本工程特点，现场配备DJ2型经纬仪一台、自动精平水准仪、50m钢卷尺、塔尺，以上测量仪器已经法定检测部门进行鉴定。测量过程中要做到“四固定”即：(1)固定专人进行观测和整理成果；(2)固定测量仪器；(3)固定坐标原点和水准点；(4)固定测量方法和路线。CFG工艺流程图场地平整图纸会审三通一平桩位放线机械安装调试桩机就位钻进终孔搅拌输送砼制作砼试块试样养护试样检测灌注成桩钻杆提升移机技术资料整理1、平面控制根据业主提供的坐标原点和高程原点，按照从总体到局部的控制原则，用经纬仪测设建筑物外围纵横主轴线控制桩，采用借线法测设距此轴线1000mm的控制桩于基坑外5m和10m处的安全地带，用C20砼做可靠性保护，形成平面控制导网。2、桩位控制水准仪将高程引至轴线控制点，按照地基处理图设计的桩位、间距、数量，从已定好的轴线控制点引放定出每一个桩的桩位点，并撒白灰作好标识，对桩位采用筷子定位作为标志，深度不小于300mm。绘制测量复核签证单，经监理工程师认可后方可进行护筒埋设。主轴线控制网允许偏差小于±5mm。6.3.2 钻机就位及成孔：将长螺旋钻就位，调整钻机水平并固定，专人检查将钻头锥尖对准桩位中心点；螺旋钻机就位后，司钻人员根据钻机架上的铅锤调节钻机垂直度，确保垂直度偏差1%。全部调整到位后，开始钻孔，在钻机架上预先做好深度标记，利用深度标记进行成孔深度控制，并由电流表的数值判断是否进入持力层。在施工过程中，采用双控标准控制孔深，既满足有效桩长，又保证桩端进入持力层。6.3.3拔管、压灌素混凝土成桩：长螺旋钻机钻至设计深度且等钻杆中孔灌满混凝土后，开始提升钻杆、压灌素混凝土。一边泵送素混凝土（C20），一边拔管。设专人指挥协调钻机操作手和混凝土泵操作手保证泵送混凝土和提升钻杆的默契配合，以确保成桩质量。在正常情况下，钻机的提升速度2.5m/min，在含水砂层段内，适当放慢提钻速度，以防流砂造成塌孔、断桩现象。提钻的速率与混合料的泵送速率相协调，保证钻杆孔内混凝土表面高度始终略高于钻杆底出料口。直至压灌到设计
