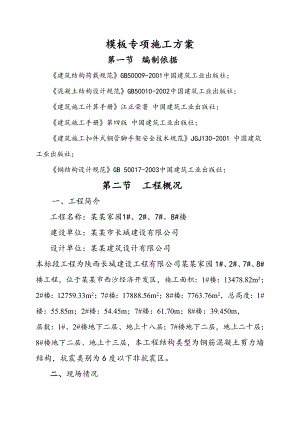

模板专项施工方案 第一节编制依据 建筑结构荷载规范GB50009-2001中国建筑工业出版社； 混凝土结构设计规范GB50010-2002中国建筑工业出版社； 建筑施工计算手册江正荣著 中国建筑工业出版社； 建筑施工手册第四版 中国建筑工业出版社； 建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001 中国建筑工业出版社； 钢结构设计规范GB 50017-2003中国建筑工业出版社；第二节 工程概况一、工程简介工程名称：某某家园1#、2#、7#、8#楼建设单位：某某市长城建设有限公司设计单位：某某建筑设计有限公司本标段工程为陕西长城建设工程有限公司某某家园1#、2#、7#、8#楼工程，位于某某市西沙经济开发区，施工面积：1#楼：13478.82m2；2#楼：12759.33m2；7#楼：17888.56m2；8#楼：7763.76m2，总高度：1#楼：55.85m；2#楼：54.45m；7#楼：61.70m；8#楼：39.450m，层数：1#、2#楼地下二层、地上十八层；7#楼地下二层，地上二十层；8#楼地下二层、地上十三层，本工程结构类型为钢筋混凝土剪力墙结构，抗震类别为6度以下非抗震区。二、现场情况本工程交通方便，但场地较为狭小，不利于现场施工布置。 第三节模板方案选择 本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点： 1、模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。 2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。 4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收； 5、综合以上几点，模板及模板支架的搭设，还必须符合JCJ59-99检查标准要求，要符合省文明标化工地的有关标准。 6、结合以上模板及模板支架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下5种模板及其支架方案： 墙模板，梁模板，柱模板，模板支架，模板高支撑架。 第四节 材料选择 按清水混凝土的要求进行模板设计，在模板满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐。 墙模板 采用15mm厚竹胶合板，钢管作楞，配套穿墙螺栓M22使用。竖向内楞采用轧制槽钢80×43×5.0，水平外楞采用轧制槽钢80×43×5.0。加固通过在双钢管处打孔拉结穿墙螺栓，。斜撑采用钢管+U型托。外墙和临空墙螺栓采用止水螺栓，内墙采用普通可回收螺栓。 梁模板 面板采用6mm 钢面板轧制槽钢80×43×5.0（内楞）现场拼制，轧制槽钢80×43×5.0（外楞）支撑，采用可回收M20对拉螺栓进行加固。梁底采用60×80木方支撑。承重架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座组成，采用48×3.5钢管。 柱模板（同墙模板，后不再重复） 模板支架 板底采用钢管支撑，承重架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座组成，采用48×3.5钢管。 模板高支撑架板底采用钢管支撑，承重架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座组成，采用48×3.5钢管。 第五节模板安装 1、模板安装的一般要求 竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装柱模前，要清除杂物，焊接或修整模板的定位预埋件，做好测量放线工作，抹好模板下的找平砂浆。 2、±0000以下模板安装要求 （1）底板模板安装顺序及技术要点 垫层施工完毕后进行底板模板安装，底板侧模全部采用钢模。 积水坑、电梯井模板采用15mm厚多层板按坑大小加工成定型模板。模板固定要牢固，并用钢丝绳将模板拉在底板钢筋上，防止浇筑混凝土时模板上浮。 （2）墙体模板安装顺序及技术要点 模板安装顺序 模板定位、垂直度调整模板加固验收混凝土浇筑拆模 技术要点 安装墙模前，要对墙体接茬处凿毛，用空压机清除墙体内的杂物，做好测量放线工作。为防止墙体模板根部出现漏浆"烂根"现象，墙模安装前，在底板上根据放线尺寸贴海绵条，做到平整、准确、粘结牢固并注意穿墙螺栓的安装质量。 （3）梁模板安装顺序及技术要点 模板安装顺序 搭设和调平模板支架(包括安装水平拉杆和剪力撑)按标高铺梁底模板拉线找直绑扎粱钢筋安装垫块梁两侧模板调整模板 技术要点 按设计要求起拱(跨度大于4m时，起拱2)，并注意梁的侧模包住底模，下面龙骨包住侧模。 （4）楼板模板安装顺序及技术要点 模板安装顺序 "满堂"脚手架主龙骨次龙骨柱头模板龙骨柱头模板、顶板模板拼装顶板内、外墙柱头模板龙骨模板调整验收进行下道工序 技术要点 楼板模板当采用单块就位时，宜以每个铺设单元从四周先用阴角模板与墙、梁模板连接，然后向中央铺设，按设计要求起拱(跨度大于4m时，起拱0.2)，起拱部位为中间起拱，四周不起拱。 3、±0.000以上模板安装要求 （1）墙体模板安装顺序及技术要点 模板安装顺序 模板定位、垂直度调整模板加固验收混凝土浇筑拆模 技术要点 筒体模板支模均为双面支模，采用对拉螺栓固定，螺栓孔采用锥形堵头防止漏浆。 （2）梁、板模板安装顺序及技术要点 模板安装顺序 模板定位、垂直度调整模板加固验收混凝土浇筑拆模 技术要点 安装墙模前，要对墙体接茬处凿毛，用空压机清除墙体内的杂物，做好测量放线工作。为防止墙体模板根部出现漏浆"烂根"现象，墙模安装前，在底板上根据放线尺寸贴海绵条，做到平整、准确、粘结牢固并注意穿墙螺栓的安装质量。 （3）梁模板安装顺序及技术要点 模板安装顺序 搭设和调平模板支架(包括安装水平拉杆和剪力撑)按标高铺梁底模板拉线找直绑扎梁钢筋安装垫块梁两侧模板调整模板 技术要点 按设计要求起拱(跨度大于4m日寸，起拱0.2)，并注意梁的侧模包住底模，下面龙骨包仆侧模。 （4）楼板模板安装顺序及技术要点 模板安装顺序 "满堂"脚手架主龙骨次龙骨柱头模板龙骨柱头模板、顶板模板拼装顶板内、外墙柱头模板龙骨模板调整验收进行下道工序 技术要点 楼板模板当采用单块就位日寸，宜以每个铺设单元从四周先用阴角模板与墙、梁模板连接，然后向中央铺设，按设计要求起拱(跨度大于4m时，起拱0.2)，起拱部位为中间起拱，四周不起拱。 4、模板组拼 模板组装要严格按照模板配板图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子，以防漏浆，拼装完成后用钢丝把模板和竖向钢管绑扎牢固，以保持模板的整体性。拼装的精度要求如下： 1、两块模板之间拼缝 1 2、相邻模板之间高低差 1 3、模板平整度 2 4、模板平面尺寸偏差 ±3 5、模板定位 当底板或顶板混凝土浇筑完毕并具有一定强度（1.2MPa），即用手按不松软、无痕迹，方可上人开始进行轴线投测。根据轴线位置放出墙柱截面位置尺寸线、模板500 控制线，以便于墙、梁、柱模板的安装和校正。当墙、柱混凝土浇筑完毕，模板拆除以后，开始引测楼层500mm 标高控制线，并根据该500mm 线将板底的控制线直接引测到墙、柱上。 首先根据楼面轴线测量孔引测建筑物的主轴线的控制线，并以该控制线为起点，引出每道墙、柱轴线，根据轴线与施工图用墨线弹出模板的内线、边线以及外侧控制线，施工前三线必须到位，以便于模板的安装和校正。 6、模板的支设 模板支设前用空压机将楼面清理干净。不得有积水、杂物，并将施工缝表面浮浆剔除，用水冲净。所有内侧模板必须刷油性脱模剂。 7、墙体模板 墙模板 竹胶合板使用前模板表面清理，涂刷隔离剂，严禁隔离剂沾污钢筋与混凝土接槎处。竖向内背楞采用轧制槽钢80×43×5.0间距300 mm（起步200mm，以上400mm 间距，其余间距600mm），水平外楞轧制槽钢80×43×5.0间距500 mm。加固通过背楞上打孔拉结穿墙螺栓水平间距600mm，竖向间距500mm，斜向支撑用钢管中下三道进行间距600 mm加固以保证其稳定。最下面三道对拉螺栓两侧加双螺母。内墙采用普通可回收穿墙螺栓。 模板高支撑架 1、楼板模板采用48×3.5钢管做板底支撑，中心间距500mm，扣件式钢管脚手架作为撑系统，脚手架排距1m，跨距1m，步距1.5m。 2、楼板模板施工时注意以下几点： （1）横板支撑钢管必须在楼面弹线上垫木方； （2）钢管排架搭设横平竖直，纵横连通，上下层支顶位置一致，连接件需连接牢固，水平拉撑连通； （3）模板底第一排楞需紧靠墙板，如有缝隙用密封条封孔，模板与模板之间拼接缝小于1mm，否则用腻子封条； （4）根据房间大小，决定顶板模板起拱大小：4 开间不考虑起拱，4L6起拱10mm，6 的起拱15mm； （5）模板支设，下部支撑用满堂脚手架支撑下垫垫板。顶板纵横格栅用压刨刨成同样规格，并拉通线找平。特别是四周的格栅，弹线保持在同一标高上，板与格栅用50mm 长钉子固定，格栅间距300mm，板铺完后，用水准仪校正标高，并用靠尺找平。铺设四周模板时，与墙齐平，加密封条，避免墙体"吃模"，板模周转使用时，将表面的水泥砂浆清理干净，涂刷脱模剂，对变形和四周破损的模板及时修整和更换以确保接缝严密，板面平整；模板铺完后，将杂物清理干净，刷好脱模剂。 （6）从墙根起步300mm 立第一根立杆以后按900mm 和1200mm 的间距立支撑，这样可保证立柱支撑上下层位置对应。水平拉杆要求设上、中、下三道，考虑到人行通道，在支撑中留一条通道，中、下两道水平不设（在顶板支撑完善之后拆除部分横杆形成人行通道）。 8、梁模板支撑 梁模板 1、梁侧模板采用钢管作为内楞间距300mm，钢管作为外楞间距500mm，采用可回收的M20普通穿墙螺栓加固水平间距600mm，竖向间距同外楞。梁模板采用15mm厚竹胶合板作为面板，梁底采用小头直径为50mm 圆木纵向布置，间距300mm。横向支承为48×3.5钢管。扣件式钢管脚手架作为撑系统，脚手架梁跨方向1.5m，梁两侧立杆间0.7m，步距1m。 2、梁模板施工时注意以下几点： （1）横板支撑钢管必须在楼面弹线上垫木方； （2）钢管排架搭设横平竖直，纵横连通，上下层支顶位置一致，连接件需连接牢固，水平拉撑连通； （3）根据梁跨度，决定顶板模板起拱大小：4不考虑起拱，4L6起拱10mm，6 的起拱15mm； （4）梁侧设置斜向支撑，采用钢管+U型托，对称斜向加固（尽量取45°） 第六节 模板拆除 1、模板拆除根据现场同
