模板安全专项施工方案审批版.doc

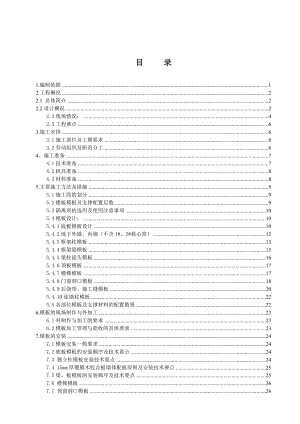

目 录1.编制依据12.工程概况22.1 总体简介22.2设计概况22.3现场情况：42.5工程难点63.施工安排63.1施工部位及工期要求63.2劳动组织及职责分工64施工准备74.1技术准备74.2机具准备84.3材料准备85.主要施工方法及措施95.1施工段的划分95.2楼板模板及支撑配置层数95.3隔离剂的选用及使用注意事项105.4模板设计：105.4.1底板模板设计105.4.2地下外墙、内墙（不含1#、2#核心筒）125.4.3框架柱模板135.4.4框架梁模板155.4.5梁柱接头模板165.4.6顶板模板175.4.7楼梯模板175.4.8门窗洞口模板185.4.9后浇带、施工缝模板205.4.10连墙柱模板225.5各部位模板及支撑材料的配置数量226.模板的现场制作与外加工236.1对制作与加工的要求236.2模板加工管理与验收的具体要求237.模板的安装247.1模板安装一般要求247.2底板模板的安装顺序及技术要点247.3 独立柱模板安装技术要点247.4 15mm厚覆膜木胶合板墙体配板原则及安装技术要点257.5梁、板模板的安装顺序及技术要点257.6 楼梯模板267.7 预留洞口模板267.8穿墙螺栓268.模板的拆除268.1墙柱模板拆除要求268.2门洞口模板拆除要求278.3梁、顶板及悬臂构件模板拆除要求278.4后浇带模板拆除278.5冬施拆模措施279.模板的维护及修理289.1各类型模板在使用过程中注意事项289.2覆膜木胶合板的修理289.3钢模及其角模的维修2810.施工注意事项2811.质量保证措施2912安全注意事项3012.1一般规定3012.2 模板安装3113.环境保护措施3114.附录：计算书3214.1柱模板计算书3214.2楼板模板支架计算书3214.3梁模板计算书4514.4梁模板支架计算书4814.5墙体侧模计算书551.编制依据1.1国家工商行政管理总局商标档案业务用房施工组织设计1.2 国家工商行政管理总局商标档案业务用房结构及建筑设计施工图1.3国家规范、行业、地方及企业标准 序 号类 别名 称编 号1国 家混凝土结构工程施工质量验收规范GB50204-20022国 家建筑工程施工质量验收统一标准GB50300-20013国 家建筑工程施工现场供用电安全规范GB50194-934国 家安全带GB6095-20095国 家危险性较大的分部分项工程安全管理办法建质200987号2009年5月13日6行 业建筑施工碗扣式钢管脚手架安全技术规范JGJ166-20087行 业建筑施工扣件式钢管脚手架安全技术规程JGJ130-20018行 业建筑施工高处作业安全技术规范JGJ80-919行 业建筑施工模板安全技术规范JGJ162-200810行 业建筑机械使用安全技术规程JGJ33-200111地 方全钢大模板应用技术规程DBJ/T01-89-200512地 方建筑工程资料管理规程DB11/T695-200913地 方北京市建筑工程施工安全管理操作规程DBJ01-62-20021415地 方建筑安装分项工程施工工艺规程DBJ/T 01-26-200316地 方建筑结构长城杯工程质量评审标准DBJ/T01-69-200317地 方建设工程监理规程DB/J01-41-200218地方北京市实施危险性较大的分部分项工程安全管理办法规定京建施2009841号文19企业公司质量、环境和职业健康安全管理体系SBC.QESMS.0200102025-2005，版本：B2.工程概况2.1 总体简介序 号项 目内 容1工程名称商标档案业务用房2工程地址北京市宣武区马连道东街2号3建设单位国家工商行政管理总局4设计单位北京构易建筑设计有限公司 5监理单位北京鸿厦基建工程监理有限公司6质量监督单位北京市宣武区建设工程质量监督站7施工总承包单位中建二局第三建筑工程有限公司2.2设计概况序 号项 目内 容1用地及建筑面积用地面积16094m2总建筑面积47967.23m2地下面积17015.23m2地上面积30952m22建筑层数地 下三层地 上十四层3建筑层高地上部分层高首层4.5m二十三层3.9m十四层3.95m机房4.8m地下部分层高地下一层地下二层4.5m地下三层5.4m4结构类型基础类型梁式筏板基础结构类型框架-剪力墙5结构断面尺寸基础底板厚度800mm、500mm地梁断面800mm×1400mm、1200×1800mm、1000mm×1800mm；外墙厚度550mm、400mm、300mm内墙厚度400mm、350mm、300mm、250mm、 200mm混凝土柱断面400mm×400 mm、400 mm×700 mm、500 mm×600 mm、600 mm×600 mm、700 mm×700 mm、800 mm×800 mm、900 mm×900 mm、900 mm×1000 mm、1000 mm×1000 mm；梁断面400mm×700mm，500mm×700mm，500mm×850mm，500mm×900mm，650mm×700mm，650mm×950mm，楼板厚度120 mm、140 mm、150 mm、180 mm、200 mm6楼梯结构形式梁、板式楼梯7坡道结构形式钢筋混凝土板式坡道8混凝土强度等级基础和地下室基础垫层C15基础底板、地梁C40S8地下室外墙C30S8地下室内墙、楼梯C30地下室核芯筒、柱C60地下三层顶板、梁C40地下二层至地下一层顶板、梁C30人防顶板C40S6与土直接接触的地下室顶板、梁和汽车坡道顶板C30S8变电室、水池、污水池、化粪池消防水池周边混凝土墙、板C30S8主体结构首层七层剪力墙、柱C60八层十二层墙、柱C50十二层以上墙、柱C40首层顶层梁、板C309地下防水结构自防水底板C40S8，外墙C30S8材料防水底板、外墙、覆土顶板：SBS 4+3mm10抗震等级工程设防烈度8度抗震等级剪力墙、框架为一级（地下二、三层为二级）11施工缝设置外墙在-14.15设置水平缝，各层墙（柱）顶部水平缝留设在顶板（梁）底模板以上30mm，剔除墙（柱）顶部柔软层后，保证墙（柱）顶部高出板（梁）底模板35mm。基础底板、梁施工缝按后浇带设置，竖向施工缝按后浇带设置。12工程质量奖项本工程质量目标为确保北京市结构“长城杯”金质奖，竣工“长城杯”金质奖，争创鲁班奖2.3现场情况：模板加工区及模板存放区平面布置详见施工现场总平面布置图（附图一）。2.4设计图2.4.1地下部分结构平面图（以后浇带为界，地下室至地上三层施工段划分图）：2.4.2地上部分结构平面图（以后浇带为界，三层以上至顶层施工段划分图）：2.5工程难点2.5.1管理方面难点：(1)工程所处的地理位置和周边环境复杂；安全防护、文明施工及环保要求高。(2)工程工期紧，质量要求高，在保证工程质量及工期的前提下，要考虑到现场施工对周边情况的噪音影响。(3)本工程位于北京市宣武区西客站附近，道路交通拥挤交通导向复杂。需要对机械及材料的进出场进行合理的组织。2.5.2技术方面难点：(1)基坑深度大，地下室层高较高，对技术方案模板支撑体系的设计及施工提出了较高要求。(2)质量标准高，楼板有高低差。楼座有后浇带，模板支设施工难度大。(3)重点控制现场支架、扫地杆、顶部水平杆、剪刀撑和周边拉结、支点的检查。3.施工安排3.1施工部位及工期要求根据施工进度计划施工部位及工期安排如下：时 间部 位开始时间结束时间年月日年月日基础底板20107212010820+0.000以下201082020101022+0.000以上2010102220111203.2劳动组织及职责分工3.2.1管理层人员组织及职责分工3.2.2劳务层负责人施工队伍项目经理职责江苏白龙荡劳务公司张春林负责做好工人的劳动安排和施工机具的调配，加强对工人的劳动及安全技术交底工作，负责施工现场辖区的协调。3.2.3工人数量及分工劳动力准备一览表序 号分 工人 数施工准备阶段木料加工12模板拼装22基础施工阶段墙柱、梁板模板运输、安装、拆除160模板清理、刷脱模剂10模内清理8主体施工阶段墙柱模板安装、拆除140模板清理、刷脱模剂8模内清理64施工准备4.1技术准备4.1.1熟悉审查图纸，认真学习国标、地标、企业标准和长城杯验收标准。熟悉各部位截面尺寸、标高，制定模板设计方案，搜集采用模板体系的资料。4.1.2施工员、工长要认真地对操作人员进行详细的交底，并有交底记录。4.1.3根据平面控制网线，放出墙体控制轴线、柱子控制轴线、墙柱边线。底板混凝土浇筑完成在支设墙柱模板前，在底板上放出平面控制轴线。待墙体、柱钢筋绑扎完成后，在钢筋上标出标高控制点。4.2机具准备主要机具及工具准备详见下表：名 称规 格功 率数 量进场时间锤 子重量0.25、0.5KG40个2010.7.25空 压 机2台2010.7.25圆 盘 锯MJ5035kW2台2010.7.25压 刨MB10657.5kW4台2010.7.25平 刨MB5005kW4台2010.7.25台 钻VV508S520W2台2010.7.25手提电锯MJ2253kW10台2010.7.25手提电刨JG-4003kW10台2010.7.25电 焊 机BX-5002台2010.7.25手 电 钻钻头直径1220mm6个2010.7.25钢
