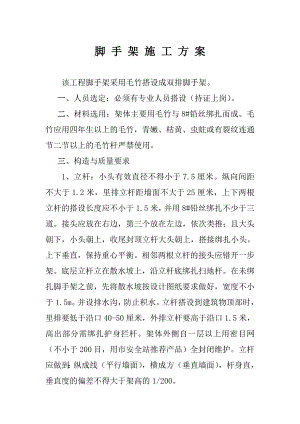

毛竹双排脚手架施工方案.doc
脚 手 架 施 工 方 案该工程脚手架采用毛竹搭设成双排脚手架。 一、人员选定：必须有专业人员搭设（持证上岗）。 二、材料选用：架体主要用毛竹与8#铅丝绑扎而成。毛竹应用四年生以上的毛竹，青嫩、枯黄、虫蛀或有裂纹连通节二节以上的毛竹杆严禁使用。 三、构造与质量要求 1、立杆：小头有效直径不得小于7.5厘米。纵向间距不大于1.2米，里排立杆距墙面不大于25厘米，上下两根立杆的搭设长度应不小于1.5米，并用8#铅丝绑扎不少于三道。接头应放在右边，第三个放在左边，依次类推；且大头朝下，小头朝上，收尾封顶立杆大头朝上，搭接绑扎小头。上下垂直，保持重心平衡。相邻两根立杆的接头应错开一步架。底层立杆立在散水坡上，沿立杆底绑扎扫地杆。在未绑扎脚手架之前，先将散水坡按设计图纸要求做好，宽度不小于1.5m。并设排水沟，防止积水。立杆搭设到建筑物顶部时，里排要低于沿口40-50厘米，外排立杆要高于沿口1.5米，高出部分需绑扎护身拦杆。架体外侧自一层以上用密目网（不小于200目，用市安全站推荐产品）全封闭维护。立杆应做到：纵成线（平行墙面），横成方（垂直墙面），杆身直，垂直度的偏差不得大于架高的1/200。 2、大横杆：小头的有效直径要不小于7.5。步距（上下间距）为1.8M。最下一步架可放大到2M。大横杆应绑在里侧，做到平直，右杆接头处后置于主杆处，并使小头压在大头上，搭接长度不小于1.5M，绑扎不少于三道，接头处要上下里外错开，即同步架里外两根大横杆的接头也应错开，一根立杆大横杆沿墙与山墙交点转角处，应铅丝绑扎，且大横杆应搭在沿墙的立杆上。 3、小横杆：有效部分小头直径应不小于9，伸出立杆部分应不小于9，小横杆必须绑扎在立杆上。为使架体稳固，使架体与建筑物牢固连接，每高三米，水平间距七米应设置一个连墙点，同时将小横杆顶住墙面。脚手架连墙点不得擅自拆除，砍断。确因施工工序需要拆动时，必须采取其他加固措施，确保脚手架的稳定性。 4、斜撑：为增加架体侧向刚度，从中间补设一双紧贴脚手架外侧与地面成45°角的斜杆，上下连续回撑呈“之”形。 5、剪刀撑：在脚手架顶端的双跨内和中间每隔15M左右设置剪刀撑。与地面成45-60°角的斜杆，上下连续设置，杆子交叉点应绑扎在立杆或横杆上，最下一步的剪刀撑与扫地杆相连接。 6、护拦：在二盘架以上外侧设置栏杆，距上大横杆1.2米，挡脚板距下大横杆18。 7、脚手板铺设：每步脚手架设二根填芯竹（用10#铅丝绑扎于小横杆上）。从第二步架起，应每隔一步架，要铺竹笆充分防护隔离，竹笆应满铺，搭接长度不得小于20cm，不得有空头笆，在脚手架拐弯处，竹笆应交叉搭接。竹笆和大横杆及接头应用铅丝绑扎牢固。 8、使用荷载：用于装修工程脚手架每平方米不得超过250。 9、工人上下架子应搭设跑道或爬梯，严禁施工人员攀爬架子上下。 10、安全网：安全立网必须使用国家指定的，经监督检验部门许可生产厂家的安全网。立网搭设应有如下要求：1） 网应高于施工作业面1m；2） 网上下口必须挂严扎实，固定点间距不得大于50cm；3） 安全网搭设完毕，必须经施工负责人，安全员验收合格后才能使用。四、脚手架搭设后必须经验收合格后才能使用，在使用过程中要经常全面检查，特别在大风暴雨后及解冻期间，更应加强检查。五、拆除脚手架的安全要求： 脚手架拆除时先在作业区内设围栏，警告标志并有专人监护，严禁非作业人员入内。拆除脚手架的顺序应由上而下，一步步清。拆下材料应向下传递，或用绳索吊下，严禁往下投扔，拆下脚手架材料，应在指定点分类堆放，并做到随拆随运。六、卸料平台采用钢管48.6×4，5木板搭设。搁栅间距计算如下：（1）施工活载369/验算挠度为180/；（2）冲击荷载为1/2混凝土容重，验算挠度为1/4混凝土容重；（3）混凝土容重2300/M3；验算强度确定La S= 3384 × W4×La2 EI M1= W4×L 10=Fb×E E=75000/(木板弹性模量)W4=(2300×1.5×0.16360)×10-4=0.0912(/)（单位面积总荷载）I= Id×3 12 = 1×1.63 12 =0.34134（模板惯性矩） Fb=135/2(模板弯曲应力)W4=(230×1.25×0.161.80) ×104 =0.064(/2) E= 1×1.62 6 =0.433(成品截面积)S4=0.5(板面桡度) La= 10×135×0.43 0.0912 =80 La= 0.5×75000×0.3413 0.064×3/384 =73 验算挠度确定。 签于以上计算卸料平台设计用钢管双立管间距70，步距与楼层相同。横杆用钢管扣件搭接，上满铺5模板。宽度比吊篮宽出80，大八字支撑，两侧用斜撑，双侧扎防护栏杆，迎面安装安全门。基础用30厘米厚三七灰土，上做8厘米C10混凝土。与架体完全脱开。允许一人满载一斗车混凝土通过。七、脚手架安全措施：1、外脚手架外侧采用密目安全网全封闭，脚手架内侧立杆与墙面间的缝隙在作业层采用全封闭围护。2、 通道口或者有行人通过的出入口，必须搭设通道防护棚，防护棚的搭设按合肥市有关规定执行，采用双层竹笆，间距不小于600mm.3、 下脚手架的斜道应设置扶手栏杆,或者其他安全防护措施,并清除通道中的障碍,确保上下人员安全,上下通道设置防滑条.4、 装设连墙杆或其它撑杆件时,应注意掌握松紧程度,避免引起杆件和整体架的显著变形.5、 工人在架上进行搭设作业时,作业面上宜铺设必要数量的脚手板并予以固定,工人必须带安全帽和系安全带.6、 脚手架使用荷载每平方米不大于250,严禁超载.
