氯化氢氧化项目HCL氧化变配电所（302Q）电气安装调试施工方案.doc

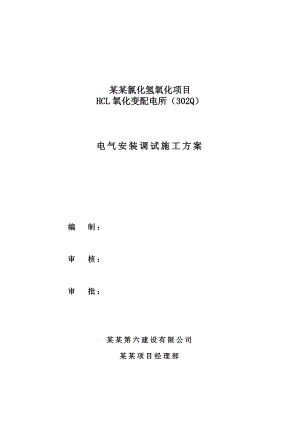

某某氯化氢氧化项目HCL氧化变配电所（302Q）电气安装调试施工方案编 制：审 核：审 批：某某第六建设有限公司某某项目经理部 目录一 编制依据。4二 工程概况及特点。4三 工程主要实物量。5四 施工组织结构。641施工组织结构。 642施工劳动力计划。 7五 施工方法及技术措施 。75.1 施工前准备。75.施工方法和技术措施。75.2.变压器安装。75.2.2盘柜安装 。 95.2.硬母线安装 。115.2.电缆桥架安装 。125.2.5 电缆工程 。13 5.2.6接地装置安装 。15六 主要施工机具、设备计划。15七 质量保证措施。167.1 质量目标。167.2 质量计划。16 7.3 质量保证体系运行管理。18八 施工进度计划。19九 HSE技术措施 。 219.1 一般措施 。219.2 特殊措施。21十 竣工技术资料管理。22一、 编制依据1、华陆工程科技有限责任公司设计的某某HCL氧化项目施工图纸2、制造厂技术文件 3、电气装置安装工程高压电器施工及验收规范 （GBJ147-90） 4、电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范（GBJ148-90） 5、电气装置安装工程母线装置施工及验收规范 （GBJ149-90）6、电气装置安装工程电气设备交接试验标准 （GB50150-2006）7、电气装置安装工程电缆线路施工及验收规范 （GB50168-2006）8、电气装置安装工程盘、柜及二次回路结线施工及验收规范 （GB50171-92）9、电气装置安装工程蓄电池施工及验收规范 （GB50172-92）10、电气装置安装工程低压电器施工及验收规范 （GB50254-96）11、建筑电气工程施工质量验收规范 （GB50303-2002）12、工业安装工程质量检验评定统一标准 （GB50252-94）13、石油化工工程建设交工技术文件规定 （SH/T3503-2007）14、石油化工工程建设施工过程技术文件规定 （SH/T3543-2007） 15、石油化工设备安装工程质量检验评定标准 （SH3503-2001）16、电气安装工程施工图集 （03D501、05D501）17、建设工程施工现场供用电安全规程 （GB50194-93） 18、电气装置安装工程接地装置施工及验收规规范 （GB50169-2006）二、 工程概况及特点 我单位承建的HCL项目302Q变电所电气设备安装、调试工作。2段10KV高压配电柜电源由界区外301总变引来，高压配电装置为HCL项目内所有高压动力设备和本所2台2500KVA变压器提供AC10KV用电电源；低压配电装置为HCL项目内所有低压动力设备和照明设备提供AC380V/220V用电电源； 10KV系统控制、保护、监测、通讯采用综合自动化系统，该系统采用分层分布式，各综合保护装置均安装在开关柜上，各综合保护装置及智能设备采用现场总线方式与本站通讯管理机相连，通讯管理机能与各综合保护装置及智能设备通讯，并将采集的信号传送到本变电所的网络交换机，然后将信号送往本站后台和通过光纤送往总变电所后台系统；本装置10KV系统采用三相三线，中性点不接地系统，AC380/220V采用TN-S系统，中性点直接接地。HCL变电所环境特征为一般正常环境。三、 主要工程实物量主要工程实物量（见下表）序号单元号名称规格单位数量1HCL变电所(302Q)全密封配电变压器SM11-2500/10，2500kVA，50HZ台2210kV高压开关柜PIX12系列台183低压开关柜MNS抽屉式台464直流屏MK-12-C-200AH/220V免维护铅酸电池套15监控系统含自动化通信屏1台套16低压变频柜内含变频器台37电加热器成套柜E-A260AC，E-B260AC，E-A201AC，E-B201AC台48应急柴油发电机400V，1200kW，MGS-1200B台19UPS400V，50HZ，50kVA套110低压母线槽0.4KV,4000A套411梯式桥架 600X200 米50512槽钢【10米100013槽钢【 8 米27014扁钢 40X5米12015低压动力电缆各种规格合计米144416控制电缆各种规格合计米11057四、 施工组织结构4.1 施工组织结构项目经理：吕德强施工经理：李 文 HSE经理：张晓利 项目总工：张百潮 材料员： 电气工程师： 质量检查员： 安全员： 时 光 刘 忠 申少东 吕祥峰 施工队长： 技术员： 郭先军 王红坤 施工班组 调试班组 施工班组 4.2施工劳动力计划（见以下动态表）五 施工方法和技术措施5
