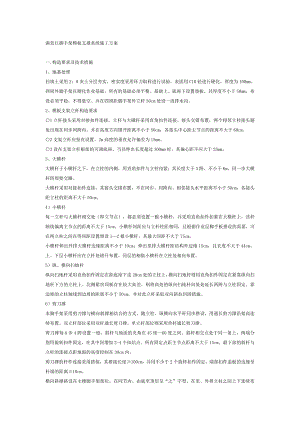

满堂红脚手架模板支撑系统施工方案.doc

满堂红脚手架模板支撑系统施工方案一.构造要求及技术措施1、地基处理回填土采用2：8灰土分层夯实，密实度采用环刀取样进行试验，表面用C10砼进行硬化，厚度为100mm。四周外脚手架以硬化作业基础，所有的基础必须平整。基础上、底座下设置垫板，其厚度不小于50mm，布设必须平稳，不得悬空。并在四周距脚手架外立杆50cm处设一浅排水沟。2、模板支架立杆构造要求1立杆接头采用对接扣件连接，立杆与大磺杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开距离不小于50cm；各接头中心距主节点的距离不大于60cm。2支架立杆应竖直设置，2m高度的垂直允许偏差为15mm。3设在支架立杆根部的可调底座，当其伸出长度超过300mm时，其偏心距不应大于25mm。3、大横杆大横杆于小横杆之下，在立柱的内侧，用直角扣件与立柱扣紧；其长度大于3跨、不小于6m，同一步大横杆四周要交圈。大横杆采用对接扣件边接，其接头交错布置，不在同步、同跨内。相邻接头水平距离不小于50cm，各接头距立柱的距离不大于50cm。4）小横杆每一立杆与大横杆相交处（即立节点），都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点的距离不大于15cm。小横杆间距应与立杆柱距相同，且根据作业层脚手板搭设的需要，可在两立柱之间在等间距设置增设12根小横杆，其最大间距不大于75cm。小横杆伸出外排大横杆边缘距离不小于10cm；伸出里排大横杆距结构外边缘15cm，且长度不大于44cm。上、下层小横杆应在立杆处错开布置，同层的相临小横杆在立柱处相向布置。5）纵、横向扫地杆纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。北侧裙房顶板存在较大高差，则将高处的纵向扫地杆向低处延长两跨与立柱固定。靠边坡的立柱轴线到边坡的距离不小于50cm，并对此立杆采取双向斜拉回固措施。6）剪刀撑本脚手架采用剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置。双立杆部位采用双杆通长剪刀撑，单立杆部位则采用单杆通长剪刀撑。剪刀撑每6步4跨设置一道，斜杆与地面的夹角在45度60度之间。斜杆相交点处于同一条上，两端分别用旋转扣件固定，在其中间增加2-4个扣结点。所有固定点距主节点距离不大于15cm。最下部的斜杆与立杆的连接点距地面的高度控制在30cm内。剪刀撑的杆件连接采用搭接，其搭接长度100cm，并用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端的距离10cm。横向斜撑搭设在主楼脚手架部位，在同节内、由底至顶层呈“之”字型、在里、外排立柱之间上下连续布置，斜杆应采用旋转扣件固定在与之相交的立柱或横向水平杆伸出端上。除拐角处设横向斜撑外，中间应每隔6跨设置一道。二、满堂模板支架的支撑设置1满堂模板支架四边与中间每隔4排支架立杆应设置一道纵向剪力撑，由底至顶连续设置。2高于4m的模板支架，其两端与中间每隔4排支架立杆从顶层开始向下每隔2步设置一道水平剪力撑。2.质量保证（1）构配件允许偏差序号        项目        允许偏差（mm）        检查工具1        无缝钢管尺寸外径48mm壁厚3.5mm        -0.5-0.5        游标卡尺2        钢管两端面切斜偏差        1.70        塞尺、拐角尺3        钢管外表面锈蚀浓度（=1+2）        0.50        游标卡尺4        立杆钢管弯曲3ml4m3ml4m        1220        钢板尺        水平杆、斜杆的钢管弯曲l6.5m        30        （2）脚手架找事设的允许偏差和检验方法项次        项  目        技术要求        允许偏差（mm）        检查方法与工具1        地基基础        表面        坚实平整                观察                排水        不积水                                垫板        不晃动                                底座        不滑动、不沉降        -10        2        立杆垂直度        最后验收垂直度                ±100        用经纬仪或吊线和卷尺                下列脚手架允许水平偏差（mm）                        搭设中检查偏差的高度（m）        总    高   度                                50m        40m        20m                        H=2        ±7                                        H=10        ±20        ±7        ±7                        H=20        ±40        ±25        ±50                        H=30        ±60        ±50        ±100                        H=40        ±80        ±75                                H=50        ±100        ±100                                中间档次用插入法        3        间距        步距纵距横距        -        ±20±50±20        钢板尺4        纵向水平杆高差        一根杆的两端        -        ±20        水平仪或水平尺                同跨内两根纵向水平杆高差        -        ±10        5        双排脚手架横向水平杆外伸长度偏差        外伸500mm        -50        钢板尺3.扣件拧紧抽样检查数目及质量判定项次        检   查  项  目        安装扣件数量（个）        抽检数量（个）        允许的合格数1        连接立杆与纵（横）向水平杆或剪刀撑的扣件；接长立杆、纵向水平杆或剪刀撑的扣件        1201-3200        50        52        连接横向水平杆与纵向水平杆的扣件（非主节点处）        1201-3200        60        108.安全施工技术措施（1）材质及其使用的安全技术措施1）扣件的紧固程度应在40-50N.m，并不大于65N.m对接扣件的抗拉承载力为3KN。扣件上螺栓保持适当的按照程度。对接扣件安装时其开口应向内，以防进雨水，直接扣件安装时开口不得向下，以保证安全。2）各杆件端头伸出扣件盖板边缘的长度不应小于100mm。3）钢管有严重锈蚀、压扁或裂纹的不得使用。禁止使用有脆裂、变形、滑丝等现象的扣件。4）外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料混用。5）严禁将外径48mm与51mm的钢管混合使用。（2）脚手架搭设的安全技术措施1）脚手架的基础必须经过硬化处理满足承载力要求，做到不积不、不沉陷，顶板基础的砼必须达到设计强度的75%以上才能施工。2）搭设过程中划出的工作标志区，禁止行人进入、统一指挥、上下呼应、动作协调，严禁在无人指挥下作业。当解开与另一人有关的扣件必先告诉对方，并得到允许，以防坠落伤人。3）开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。4）脚手架及时与结构拉结或采用临时支顶，以保证搭设过程安全，未完成脚手架在每日收工前，一定要确保架子稳定。5）脚手架必须配合施工进度搭设，一次搭设高度不得超过相邻连墙件以上两步。6）在搭设过程中应由安全员、架子班长等进行检查、验收和签证。每两步验收一次，达到设计施工要求后挂合格牌一块。7）外脚手架的卸荷严格采用15.5的钢丝绳通过梁上对拉螺栓孔与脚手架连接，严禁私自拆改。（3）脚手架上施工作业的安全技术措施1）结构外脚手架每支搭一层，支搭完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。2）严格控制施工荷载，脚手板不得集中堆料旗荷，施工荷载不得大于3kn/m2，确保较大安全储备。3）结构施工时不允许多层同时作业，装修施工时作业层数不超过两层，临时性用的悬挑架的同时作业层数不超过1层。4）当作业层高出其下连墙件3.6m以上、且其上尚无连墙件时，应采取适当的临时撑拉措施。5）各作业层之间设置可靠的防护栅栏，防止坠落物体伤人。6）定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。（4）脚手架拆除的安全技术措施1）拆架前，全面检查待拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准工作。2）架体拆除前，必须察看施工现场环境，包括架空线路、外脚手架、地面的设施等各类障碍物、地锚、缆风绳、连墙杆及被拆架体各吊点、附件、电气装置情况，凡能提前拆除的尽量拆除掉。3）拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。4）拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。5）在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。6）每天拆架下班时，不应留下隐患部位。7）拆架时严禁碰撞脚手架附近电源线，以防触电事故。8）所有杆件和扣件在拆除时应分离，不准在杆件上附着扣件或两杆连着送到地面。9）所有的脚手板，应自外向里竖立搬运，以防脚手板和垃圾物从高处坠落伤人。10）拆下的零配件要装入容器内，用吊篮吊下；拆下的钢管要绑扎牢固，双点起吊模板支撑方案计算书模板支架的计算依据建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）、混凝土结构设计规范GB50010-2002、建筑结构荷载规范(GB 50009-2001)、钢结构设计规范(GB 50017-2003)等规范编制。一、参数信息:1.脚手架参数横向间距或排距(m):1.00；纵距(m):1.00；步距(m):1.50；立杆上端伸出至模板支撑点长度(m):0.10；脚手架搭设高度(m):4.00；采用的钢管(mm):48×3.5 ；扣件连接方式:双扣件，取扣件抗滑承载力系数:0.80；板底支撑连接方式:方木支撑；2.荷载参数模板与木板自重(kN/m2):0.350；混凝土与钢筋自重(kN/m3):25.000；楼板浇筑厚度(m):0.12；施工均布荷载标准值(kN/m2):1.000；3.楼板参数钢筋级别:三级钢HRB 400(20MnSiV,20MnSiNb,20MnTi)；楼板混凝土标号
