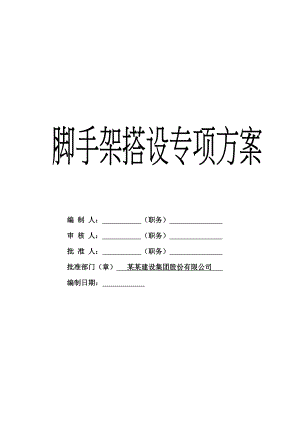

联排别墅脚手架施工方案.doc

编 制 人： （职务） 审 核 人： （职务） 批 准 人： （职务） 批准部门（章） 某某建设集团股份有限公司 编制日期： 夏季防暑降温专项 (方案)报审表工程名称：某某玫瑰园一期标段建安工程 编号：浙建监理A2专项施工方案报审表工程名称：丹府一品工程致：某某工程项目咨询有限公司（监理单位）我方已根据施工合同的有关规定完成了 丹府一品工程 脚手架搭设专项方案的编制，并经我单位上级技术负责人审查批准，请予以审查。附件：脚手架搭设专项方案 承包单位（章）： 项目经理： 日 期： 专业监理工程师审查意见： 专业监理工程师： 日 期： 总监理工程师审核意见： 项目监理机构（章） 总监理工程师： 日 期： 本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。目 录一、编制依据4二、工程概况4三、周边环境4四、施工部署4五、施工准备4六、扣件式钢管脚手架设计计算5七、扣件式钢管脚手架的施工17八.施工注意事项20九.扣件式钢管脚手架的验收和保养21十.扣件式钢管脚手架的拆除22十一、施工安全注意事项24一、编制依据1.1建筑施工脚手架实用手册1.2实用建筑施工安全手册1.3建筑施工手册（第二版）1.4国家标准建筑结构荷载规范（GBJ9-87）1.5建筑施工扣件式钢管脚手架安全技术规范JGJ130-20111.6建筑施工高空作业安全技术规程JGJ80-911.7国家行业标准建筑施工安全检查标准JGJ59-2011 1.8丹府一品工程施工图二、工程概况2.1 本工程位于丹西街道环城西路北侧、梧桐御府住宅南面。地上3层，地下一层，住宅主体结构形式为剪力墙结构，主体结构高度13米。序号项目内容1工程名称丹府一品工程2建设单位象山银亿房地产开发有限公司3监理单位宁波市天正工程咨询有限公司4施工单位某某建设集团股份有限公司2.2本工程选用落地式双排扣件式钢管脚手架，主体施工阶段，做为临边操作防护架，装修施工阶段，作为外墙装修操作架。脚手架搭设自室外地坪，搭设高度15m。三、周边环境本工程地处潘家桥村西北侧靠近山边坡。四、施工部署根据文明施工及安全要求，采用满挂密目式安全网（2000目），实行全封闭式施工。脚手架立杆底座采用木方做撑垫，并按要求设置扫地杆。内外立杆横向间距为1.05m，纵向间距1.5m，内立杆离墙0.25m，架体步高1.8m，内外立杆均设45度剪刀撑。 五、施工准备5.1组织现场技术人员、脚手架班组长研究确定总体施工方案。5.2组织预算人员估算材料需用量及用工量。5.3施工现场将建筑物周边地面平整夯实。5.4材料准备5.4.1钢管选用外径48mm×3.5mm的高频焊接钢管。其质量应符合现行国家标准碳素结构钢（GB/T700）中的Q235-A级钢的规定。有严重锈蚀、弯曲、压偏、损伤和裂纹者均不得使用。钢管的长度应符合安全技术规范要求，横向水平杆不大于2.200m，其它不大于6.500m。每根钢管的最大质量不大于25kg。按钢管在脚手架上所处的部位和所起的作用，可分为：立杆、大横杆、小横杆、栏杆、剪刀撑、斜撑、抛撑。5.4.2扣件扣件式钢管脚手架所用可锻铸铁制作的扣件，其材质应符合现行国家标准钢管脚手架扣件（GB15831）的规定，注意脚手架所采用的扣件，在螺旋拧紧扭力矩达65N·M不得发生破坏。扣件有三种类型：直角扣件、旋转扣件、对接扣件。5.4.3连墙杆建筑施工用脚手架的安全度，特别是外脚手架的安全度，很大程度取决于脚手架与建筑结构连接的牢固程度。本工程连墙杆采用刚性连接，连接杆采用48钢管。5.4.4其他a.竹笆：竹笆分踢脚板与垫铺笆。在每步1.2m高处做一道扶手，25-30mm高设一道踢脚板，在施工层及施工层上、下两层满铺竹笆片，并采用20号铁丝与大横杆绑扎牢固。b.安全密目网、平网：使用政府安全部门推荐使用的2000目合格安全网。脚手架的外表面满挂安全网，以防材料掉下伤人和高空操作人员坠落。六、扣件式钢管脚手架设计计算扣件式钢管落地脚手架的计算依据建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)、建筑地基基础设计规范(GB 50007-2002)、建筑结构荷载规范(GB 50009-2001)、钢结构设计规范(GB 50017-2003)等编制。1）、参数信息1.脚手架参数双排脚手架搭设高度为 15 m，立杆采用单立杆；搭设尺寸为：横距Lb为 1.05m，纵距La为1.5m，大小横杆的步距为1.8 m；内排架距离墙长度为0.25m；大横杆在上，搭接在小横杆上的大横杆根数为 2 根；采用的钢管类型为 48×3.2； 横杆与立杆连接方式为单扣件；连墙件采用两步三跨，竖向间距 3.6 m，水平间距4.5 m，采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布活荷载标准值:2.000kN/m2；脚手架用途:装修脚手架；同时施工层数:2 层；3.风荷载参数风荷载高度变化系数z，计算连墙件强度时取0.92，计算立杆稳定性时取0.74，风荷载体型系数s 为0.693；4.静荷载参数每米立杆承受的结构自重标准值(kN/m):0.1248；脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m):0.150；安全设施与安全网(kN/m2):0.005；脚手板类别:竹笆片脚手板；栏杆挡板类别:竹笆片脚手板挡板；每米脚手架钢管自重标准值(kN/m):0.035；5.地基参数地基土类型:素填土；地基承载力标准值(kPa):120.00；立杆基础底面面积(m2):0.20；地基承载力调整系数:1.00。 2）、大横杆的计算按照扣件式钢管脚手架安全技术规范(JGJ130-2011)第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。1.均布荷载值计算大横杆的自重标准值:P1=0.035kN/m ；脚手板的自重标准值:P2=0.3×1.05/(2+1)=0.105kN/m ；活荷载标准值: Q=2×1.05/(2+1)=0.7kN/m；静荷载的设计值: q1=1.2×0.035+1.2×0.105=0.168kN/m；活荷载的设计值: q2=1.4×0.7=0.98kN/m； 图1 大横杆设计荷载组合简图(跨中最大弯矩和跨中最大挠度) 图2 大横杆设计荷载组合简图(支座最大弯矩)2.强度验算跨中和支座最大弯距分别按图1、图2组合。跨中最大弯距计算公式如下: M1max=0.08q1l2 + 0.10q2l2跨中最大弯距为 M1max=0.08×0.168×1.52+0.10×0.98×1.52 =0.251kN·m；支座最大弯距计算公式如下: M2max=-0.10q1l2 - 0.117q2l2支座最大弯距为 M2max= -0.10×0.168×1.52-0.117×0.98×1.52 =-0.296kN·m；选择支座弯矩和跨中弯矩的最大值进行强度验算： =Max(0.251×106,0.296×106)/4730=62.579N/mm2；大横杆的最大弯曲应力为 =62.579N/mm2 小于 大横杆的抗弯强度设计值 f=205N/mm2，满足要求！3.挠度验算最大挠度考虑为三跨连续梁均布荷载作用下的挠度。计算公式如下： max=(0.677q1l4 + 0.990q2l4)/100EI其中：静荷载标准值: q1= P1+P2=0.035+0.105=0.14kN/m； 活荷载标准值: q2= Q =0.7kN/m； 最大挠度计算值为：=0.677×0.14×15004/(100×2.06×105×113600)+0.990×0.7×15004/(100×2.06×105×113600)=1.705 mm；大横杆的最大挠度 1.705 mm 小于 大横杆的最大容许挠度 1500/150 mm与10 mm，满足要求！3）、小横杆的计算根据JGJ130-2011第5.2.4条规定，小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。用大横杆支座的最大反力计算值作为小横杆集中荷载，在最不利荷载布置下计算小横杆的最大弯矩和变形。1.荷载值计算大横杆的自重标准值：p1= 0.035×1.5=0.053kN；脚手板的自重标准值：P2=0.3×1.05×1.5/(2+1)=0.158kN；活荷载标准值：Q=2×1.05×1.5/(2+1) =1.050kN；集中荷载的设计值: P=1.2×(0.053+0.158)+1.4 ×1.05=1.723kN； 小横杆计算简图2.强度验算最大弯矩考虑为小横杆自重均布荷载与大横杆传递荷载的标准值最不利分配的弯矩和；均布荷载最大弯矩计算公式如下:Mqmax=ql2/8Mqmax=1.2×0.035×1.052/8=0.006kN·m；集中荷载最大弯矩计算公式如下:Mpmax=Pl/3Mpmax=1.723×1.05/3=0.603kN·m ；最大弯矩 M=Mqmax + Mpmax=0.609kN·m；最大应力计算值 =M / W=0.609×106/4730=128.712N/mm2 ；小横杆的最大弯曲应力 =128.712N/mm2 小于 小横杆的抗弯强度设计值 205N/mm2，满足要求！3.挠度验算最大挠度考虑为小横杆自重均布荷载与大横杆传递荷载的设计值最不利分配的挠度和；
