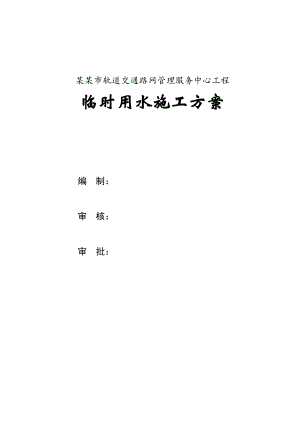

某某市轨道交通路网管理服务中心工程临时用水施工方案 编 制： 审 核： 审 批： 目 录一、编制依据1二、工程概况1三、现场临设11、消防用水遵循的原则12、施工用水、生活用水23、结构及装修施工用水34、排水3四、施工方法41、工程说明42、直埋管道的敷设4（1）施工步骤4（2）施工方法4五、冬季施工防冻措施6六、临时用水措施和节水措施6七、安全措施6一、 编制依据依据施工现场整体规划总平面图，甲方提供了在该工程西北侧一处管径为DN100的水源点，结合现场实际情况布置该工程的施工用水、生活用水、消防用水。本工程的临时消防用水设计采用环状管网的供水方式。二、 工程概况该工程位于朝阳区大屯乡育慧北路北延东侧，总建筑面积59521m2，地下两层，地上十层，整体建筑由中心综合楼和东西两座中心综合楼辅楼三座建筑物形成，中心综合楼位于两座中心综合楼辅楼的中央北侧，三座建筑物由裙房相连接形成统一的整体建筑。中心综合楼为一半径33.3 m的圆形建筑物，高23.6m，地上3层，中心综合楼辅楼位于中心综合楼南侧，分为东西两座南北向矩形建筑物。中心综合楼辅楼高43.5m。结构形式：中心综合楼为钢结构，中心综合楼辅楼为框剪结构。三、 现场临设现场西南侧为库房，试验室及保安用房，西北侧为办公室、会议室、管理人员宿舍、项目部食堂及卫生间。东北侧为劳务人员宿舍、生活区、食堂、卫生间。管道布置详见总平面布置图。1、 消防用水遵循的原则（1） 消火栓的流量按设计应保证在15L/S，连接消火栓的水管不小于DN65。（2） 每个地面消火栓的消防半径为25 m，两个消火栓的距离大于50 m，每个消火栓均配套水带及水枪。（3） 尽量利用楼里的预留洞安装临时给水立管，并把消火栓尽量安装在便于施工的地方。2、 施工用水、生活用水根据现场的实际情况，施工用水量按最大生产用水、生活用水和消防用水来计算。（1） 施工与机械用水量远小于消防用水，现场浇筑为商砼，可忽略不计。施工现场生活用水量以高峰期施工人员1200人每人每天用水量60L，8小时施工，两班倒计算。Q1=（1200×60×1.5）/(2×8×3600 )=1.875L/S其中：1.5为施工现场用水不均衡系数。（2） 生活区用水量，以高峰期每人每天100L计算。Q2=（1200×100×2）/（24×3600）=2.78L/S其中：2为生活区用水不均衡系数。（3） 消防用水。消防用水量施工场地面积约为50000m2左右，小于250000 m2，根据有关临设消防用水标准，消防用水量取Q消=10L/S。施工用水总量：Q总=Q1+Q2=4.665L/SQ消。则：Q总Q消=10L/S考虑管网漏水的损失，一般取Q总=1.1Q，所以现场总用水量Q总=10×1.1=11L/S。管径选择：D=4Q/（×v×1000）1/2=4×11/（3.14×1.5×1000） 1/2=0.097m其中v=1.5为管道正常流速。所以选用DN100的焊接钢管做为临水主干管，环现场四周布置，可满足现场施工用水的需要。消防支管选用DN65，生活区用水选用三个分支，其管径为DN25，分别由管网上引出。3、 结构及装修施工用水为满足结构、装修阶段的消防和施工用水，用水管网的供水只能供应至四五层，以上层只能靠外部的水箱通过泵提供。在该工程钢结构圆弧的东侧设一套给水增压设备以满足高区施工及消防用水，按消防用水储水容量的最低要求，选用水池容积为18m3。楼内隔层设两个临时用水点，管径为DN20，隔层设置两个消火栓，管径DN65。现场管道布置详见施工现场管道平面布置图。4、 排水按照排水平面图布置排水管道，施工用生产废水经沉淀池沉淀后排入污水管线内，厕所污水径化粪池排入污水管线，食堂废水经隔油池后排入污水管线，所有污水汇合后排入北侧马路边的排水沟内和西南马路西侧的污水管网内。排水管采用200UPVC管，直线长度超过50m和拐弯处设置检查井。四、 施工方法1、 工程说明本工程为临时供水线路。2、 直埋管道的敷设（1） 施工步骤线路走向测量放线挖沟清槽放细砂（或软土）管道安装管道试压油漆防腐素土夯实作标桩及检测登记（2） 施工方法1） 放线根据施工现场平面划分，将主要建筑和临时建筑准确布线，在此基础上参照临时管道的布置图，在不影响工程施工、不违反某某有关规定的基础上进行。2） 挖沟要求各管路沟槽直线段深度为自然地面下1.0米，沟底平整，遇到地下障碍物时可根据实际情况通知技术人员改道或采取其它措施。3） 清槽、敷砂管沟挖好后，需进行全面深度检测，并将基槽底部清理，然后敷设100mm厚的砂子，或用现场的土经过筛处理后敷设，可以节省材料，敷设厚度要均匀。4） 管道安装A 给水管道安装根据施工现场结合图纸准确下料，丝扣管道连接由专人套丝。加工时，管子螺纹应规矩，如有断丝或缺丝，应不大于螺纹全扣数的10%，管件上紧后，丝扣外露23扣，并将外露螺纹上的青麻清理干净，并及时刷防锈漆。焊接钢管采用对口焊接，焊接时应根据钢管的厚度在对口时应留有一定的间隙，并按规范定开坡口，不得有“未焊透”现象存在。焊缝平整、饱满、焊高、焊宽及错口应符合规范规定，焊瘤、飞溅药渣等应及时处理并刷防锈漆。B 排水管道安装排水管采用UPVC管，安管方法采用粘接安管法，在沟槽内找坡夯实按照管中心位置室内高程敷设，回填时做好保护。5） 管道试压在管道安装完毕后全面核查，核对已安装管子、阀门等，全部符合设计和验收规范规定后，所有开口进行封闭，打开环网与市政给水管道的连接阀灌水，并在高处放气。管道注满水后，关闭排气阀和与市政连接闭门，利用试压泵对管道进行试压，试验压力0.6Mpa。6） 油漆防腐所有给水管道均须刷两道沥青漆，刷漆前必须清理管道表面污物，第一道沥青漆和第二道漆之间间隔24小时以上。7） 回填土现场所以管沟回填土时须夯实，现场道路处必须采用打夯机分层夯实，其它位置可采用人工木夯实完成。8） 埋标桩管道直线段做间隔15米左右的标桩，拐弯及管端的部位必须设标桩，标桩露出地面高度不小于150mm。五、 冬季施工防冻措施考虑到冬季施工的各种因素，对现场临时施工用水，生活用水及消防管道采用埋地安装，其管道埋深0.8m，水表闸门处均设检修井。无法埋地的明装管道采用=50mm的岩棉保温管壳保温。六、 临时用水措施和节水措施1、 严格落实现场临时用水管理制度及管工值班、巡查制度，落实临水管理人员岗位责任制。2、 做好临水施工组织设计及安全技术交底，并进行记录。3、 施工现场禁止其它专业人员乱拆、乱接。4、 加强对施工人员的教育，培养节约用水的意识，能做到用完随手关闭阀门。加强巡查，发现跑、冒、滴、漏现象，应及时进行处理。七、 安全措施1、 施工设备必须符合有关的安全规定，各种电动机具的使用必须安装漏电保护装置，机具使用前应检查确认性能良好，不准“带病”使用。2、 施焊前要检查现场，清除周围易燃易爆物品，经消防人员同意并填写用火申请，现场应设专人看火，有防火措施，施焊后及时检查周围，不得有余火隐患。3、 使用砂轮锯，要压力均匀，人站在砂轮片旋转方向侧面，不得随意在机具上放东西。4、 用小车运管时，应先清理好道路，并把管放在车上绑牢，以免滑下伤人。5、 使用氧气、乙烯时，氧气瓶和乙炔瓶间距不小于3m，火与瓶之间间距不小于10m。
