轮胎厂高支模专项施工方案#安徽#框剪结构#多图.doc

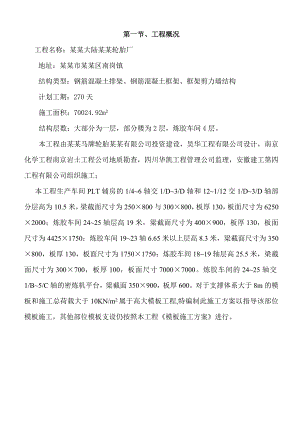

第一节、工程概况 工程名称：某某大陆某某轮胎厂 地址：某某市某某区南岗镇 结构类型：钢筋混凝土排架、钢筋混凝土框架、框架剪力墙结构 计划工期：270天施工面积：70024.92m2结构层数：大部分为一层，部分楼为2层，炼胶车间4层。本工程由某某马牌轮胎某某有限公司投资建设，昊华工程有限公司设计，南京化学工程南京岩土工程公司地质勘查，四川华凯工程管理公司监理，安徽建工第四工程有限公司组织施工；本工程生产车间PLT辅房的1/46轴交1/D3/D轴和121/12交1/D3/D轴部分层高为10.5米，梁截面尺寸为250×800与300×800，板厚130，板面尺寸为6250×2000；炼胶车间2425轴层高19米，梁截面尺寸为400×900，板厚130，板面尺寸为4425×1750；炼胶车间1923轴6.65米以上层高8.3米，梁截面尺寸为350×800，板厚130，板面尺寸为1750×1750；炼胶车间1819轴层高25.5米，梁截面尺寸为300×700，板厚100，板面尺寸7000×7000。炼胶车间的2425轴交1/B5/C轴的密炼机平台，梁截面350×900，板厚600。对于支撑体系大于8m的模板和施工总荷载大于10KN/m2属于高大模板工程,特编制此施工方案以指导该部位模板施工，其他部位模板支设仍按照本工程模板施工方案进行。第二节、编制依据1、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）2、建筑施工模板安全技术规范(JGJ162-2008)3、建筑施工扣件式钢管模板支架技术规程（DB33/1035-2006）4、建筑结构荷载规范（GB50009-2001）5、直缝电焊钢管（GB/T13793、低压流体输送甲焊接钢管（GB/T3092）、碳素结构钢（GB/T700）6、钢管脚手架扣件（GB/5831-2006）7、钢结构设计规范（GBJ17-88）8、混凝土结构工程施工质量验收规范（GB50204-2002）、钢结构工程施工质量验收规范（GB50205-2001）第三节、材料选择按清水混凝土的要求进行模板设计，在模板满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐。 梁模板 面板采用18mm 胶合面板40×90木方（内楞）现场拼制，48×3.5圆形钢楞（外楞）支撑，采用M12对拉螺栓进行加固。梁底采用40×90木方支撑。承重架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座组成，采用48×3.5钢管。板模板面板采用18mm 胶合面板40×90木方（内楞）现场拼制，48×3.5圆形钢楞（外楞）支撑，承重架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座组成，采用48×3.5钢管。第四节、模板安装1、高支模部位图： 生产车间PLT辅房 生产车间PLT辅房 炼胶车间1819轴与2425轴 炼胶车间1923轴8.3米高支模梁的侧模按照炼胶车间400×900梁侧模计算，其余梁的侧模参照此梁支设；梁的底板支架按照炼胶车间19米高400×900梁和PLT辅房的10.5米高300×800梁的支架计算，其余梁的支架参照此两梁支架；楼板的支架分别按照炼胶车间8.3米、19米、25.5米楼板和生产车间10.5米楼板支架计算。 2、模板安装的一般要求 竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装柱模前，要清除杂物，焊接或修整模板的定位预埋件，做好测量放线工作，抹好模板下的找平砂浆。 3、模板安装要求 梁模板安装顺序及技术要点 模板安装顺序 搭设和调平模板支架(包括安装水平拉杆和剪力撑)按标高铺梁底模板拉线找直绑扎梁钢筋安装垫块梁两侧模板调整模板 技术要点 按设计要求起拱(跨度大于4m时，起拱0.2)，并注意梁的侧模包住底模，下面龙骨包住侧模。 4、模板组拼 模板组装要严格按照模板配板图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子，以防漏浆。拼装的精度要求如下： 1、两块模板之间拼缝 1mm 2、相邻模板之间高低差 1mm 3、模板平整度 2mm 4、模板平面尺寸偏差 ±3mm 5、模板定位 当底板或顶板混凝土浇筑完毕并具有一定强度（1.2MPa），即用手按不松软、无痕迹，方可上人开始进行轴线投测。根据轴线位置放出墙柱截面位置尺寸线、模板500 控制线，以便于梁、柱模板的安装和校正。当柱混凝土浇筑完毕，模板拆除以后，开始引测楼层500mm 标高控制线，并根据该500mm 线将板底的控制线直接引测到柱上。 首先根据楼面轴线测量孔引测建筑物的主轴线的控制线，并以该控制线为起点，引出每道、柱轴线，根据轴线与施工图用墨线弹出模板的内线、边线以及外侧控制线，施工前三线必须到位，以便于模板的安装和校正。 6、模板的支设 模板支设前用扫帚将楼面清理干净。不得有积水、杂物，并将施工缝表面浮浆剔除，用水冲净。所有内侧模板必须刷油性脱模剂。7、模板施工时注意以下几点： （1）模板支撑钢管必须在楼面弹线上垫木方； （2）钢管排架搭设横平竖直，纵横连通，上下层支顶位置一致，连接件需连接牢固，水平拉撑连通； （3）根据跨度，决定顶板模板起拱大小：4不考虑起拱，4L6起拱10mm，6 的起拱15mm； 第五节 模板拆除 1、模板拆除根据现场同条件的试块指导强度，符合设计要求的百分率后，由技术人员发放拆模通知书后，方可拆模。2、模板及其支架在拆除时混凝土强度要达到如下要求。梁板模拆除应根据留置的同条件养护试块试压报告，跨度小于或等于8米时，砼强度必须达到75%方可拆除；跨度大于8米或悬挑部分，砼强度必须达到100%方可拆除。在拆除侧模时，混凝土强度要达到1.5MPa（依据拆模试块强度而定），保证其表面及棱角不因拆除模板而受损后方可拆除。混凝土的底模，其混凝土强度必须符合规定后方可拆除。 3、拆除模板的顺序与安装模板顺序相反，先支的模板后拆，后支的先拆。 楼板模板拆除 楼板模板拆除时，先调节顶部支撑头，使其向下移动，达到模板与楼板分离的要求，保留养护支撑及其上的养护木方或养护模板，其余模板均落在满堂脚手架上。拆除板模板时要保留板的养护支撑。 4、模板拆除吊至存放地点时，模板保持平放，然后用铲刀、湿布进行清理。支模前刷脱模剂。模板有损坏的地方及时进行修理，以保证使用质量。 5、模板拆除后，及时进行板面清理，涂刷隔离剂，防止粘结灰浆。第六节模板技术措施 1、进场模板质量标准 模板要求： （1）技术性能必须符合相关质量标准（通过收存、检查进场木胶合板出厂合格证和检测报告来检验）。 （2）外观质量检查标准（通过观察检验） 任意部位不得有腐朽、霉斑、鼓泡。不得有板边缺损、起毛。每平方米单板脱胶不大于0.001m2 。每平方米污染面积不大于0.005m2 （3）规格尺寸标准 厚度检测方法：用钢卷尺在距板边20mm 处，长短边分别测3 点、1 点，取8 点平均值；各测点与平均值差为偏差。长、宽检测方法：用钢卷尺在距板边100mm 处分别测量每张板长、宽各2点，取平均值。对角线差检测方法：用钢卷尺测量两对角线之差。翘曲度检测方法：用钢直尺量对角线长度，并用楔形塞尺（或钢卷尺）量钢直尺与板面间最大弦高，后者与前者的比值为翘曲度。 2、模板安装质量要求 必须符合混凝土结构工程施工及验收规范（GB 50204-2002）及相关规范要求。即"模板及其支架应具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载"。 （1）主控项目 1）安装现浇结构的上层模板及其支架时，下层楼板应具有承受上层荷载的承载能力，或加设支架；上下层支架的立柱应对准，并铺设垫板。 检查数量：全数检查。 检验方法：对照模板设计文件和施工技术方案观察。 2）在涂刷模板隔离剂时，不得沾污钢筋和混凝土接槎处。 检查数量：全数检查。 检验方法：观察。 （2） 一般项目 1）模板安装应满足下列要求： 模板的接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水；模板与混凝土的接触面应清理干净并涂刷隔离剂；浇筑混凝土前，模板内的杂物应清理干净； 检查数量：全数检查。 检验方法：观察。 2）对跨度不小于4m 的现浇钢筋混凝土梁、板，其模板应按要求起拱。 检查数量：按规范要求的检验批（在同一检验批内，对梁，应抽查构件数量的10，且不应少于3 件；对板，应按有代表性的自然间抽查10，且不得小于3 间。）检验方法：水准仪或拉线、钢尺检查。 3）固定在模板上的预埋件、预留孔洞均不得遗漏，且应安装牢固其偏差应符合附表1的规定； 检查数量：按规范要求的检验批(对梁、柱，应抽查构件数量的10，且不应少于3 件；对墙和板，应按有代表性的自然间抽查10，且不得小于3间)。 检验方法：钢尺检查。 （3）现浇结构模板安装的偏差应符合表1 的规定。 检查数量：按规范要求的检验批(对梁、柱，应抽查构件数量的10，且不应少于3 件；对墙和板，应按有代表性的自然间抽查10，且不得小于3间)。现浇结构模板安装允许偏差和检验方法见表1 （4）模板垂直度控制 1）对模板垂直度严格控制，在模板安装就位前，必须对每一块模板线进行复测，无误后，方可模板安装。 2）模板拼装配合，工长及质检员逐一检查模板垂直度，确保垂直度不超过3mm，平整度不超过2mm； （5）顶板模板标高控制 每层顶板抄测标高控制点，测量抄出混凝土墙和柱上的500线，根据层高及板厚，沿墙周边弹出顶板模板的底标高线。（6）模板的变形控制 1）浇筑混凝土时，做分层尺竿，并配好照明，分层浇筑，层高控制在500以内，严防振捣不实或过振，使模板变形。 2）模板支立后，拉水平、竖向通线，保证混凝土浇筑时易观察模板变形，跑位； 3）浇筑前认真检查螺栓、顶撑及斜撑是否松动； 4）模板支立完毕后，禁止模板与脚手架拉结。 （7）模板的拼缝、接头 模板拼缝、接头不密实时，用塑料密封条堵塞。 （8）跨度小于4m 不考虑，46m 的板起拱10mm；跨度大于6m 的板起拱15mm。 （9）与安装配合 合模前与钢筋、水、电安装等工种协调配合，合模通知书发放后方可合模。 （10）混凝土浇筑时，所有梁板全长、全高拉通线，边浇筑边校正墙板垂直度，每次浇筑时，均派专人专职检查模板，发现问题及时解决。 （11）为提高模板周转、安装效率，事先按工程轴线位置、尺寸将模板编号，以便定位使用。拆除后的模板按编号整理
