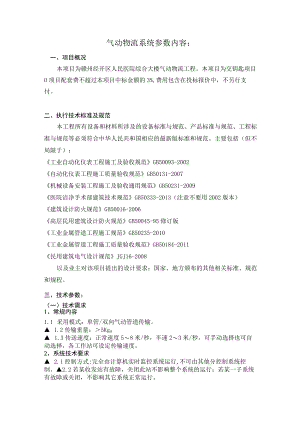

气动物流系统参数内容.docx

气动物流系统参数内容：一、项目概况本项目为赣州经开区人民医院综合大楼气动物流工程。本项目为交钥匙项目O项目配套费不超过本项目中标金额的3%,费用包含在投标报价中，不另行支付。二、执行技术标准及规范本工程所有设备和材料所涉及的设备标准与规范、产品标准与规范、工程标准与规范等必须符合中华人民共和国相应的最新版标准和规范。主要包括（但不局限于）：工业自动化仪表工程施工及验收规范GB50093-2002自动化仪表工程施工质量验收规范GB50131-2007机械设备安装工程施工及验收通用规范GB50231-2009医院洁净手术部建筑技术规范GB50333-2013（注意不要用2002版本）建筑设计防火规范GB50016-2006高层民用建筑设计防火规范GB50045-95修订版工业金属管道工程施工规范GB50235-2010工业金属管道工程施工质量验收规范GB50184-2011民用建筑电气设计规范JGJ16-2008以及业主对该项目提出的设计要求；国家、地方颁布的其他相关标准、规范和规程。三、技术参数：（一）技术需求1、常规内容1.1 采用模式：单管/双向气动管道传输。 1.2传输重量：5Kg0 1.3传送速度：正常速度58米/秒，半速23米/秒，可手动选择也可自动选择，各工作站可设定传输速度。2、系统技术要求 2.1控制方式:完全由计算机实时监控系统运行,不可由其他分控制系统控制。2.2若某收发站有故障，关闭此站不影响整个系统的运行；若某一子系统有故障或关闭，不影响其它系统正常运行。 2.3一个多区系统应该可以有不少于100个区，每个分区子系统能够容纳不少于100个工作站。2.4工作原理：以空气压缩机抽取及压送空气为动力，在密闭的网管中传送物品。2.5操作软件由原厂开发。3、转换器A3.1所投品牌能提供适应系统的多种需求的三向转换器。4、收发站4.1 类型：上置式智能工作站，操作面板采用工业级按键键盘，表面贴膜，提供照片证明。4.2可设优先发送及优先接收及目的站转移，全套系统可设33个以上优先级以上，确保关键科室使用。 4.3发送端有RFID读卡器。 4.3发送遇忙可自动排队等候。5、输送管道5.1优质U-PVC管道，管道外径：160mm;管壁厚度：3.2mm。 7.2转弯半径：8001200mm。 5.3管道包括直管、弯管、连接套管，用于传输传输瓶。6、传输瓶526.1材料及尺寸：工程塑料，内径：不小于IOOnlnb长度：12Onim-330mm； 6.2两端有双旋盖。 6.3两端有RFID芯片。7、空压机系统 7.1气送量不低于9m3mino 7.2最大压差不低于20Ombar。 7.3为保证系统动力，风机功率不低于5.5KWo7.4风向切换器需外接，不能与风机联成一体。7.5侧流风机，寿命20年以上。
