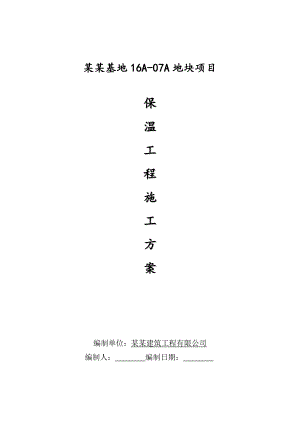

马桥16A07A地块项目保温施工方案.doc

某某基地16A-07A地块项目保温工程施 工方案编制单位：某某建筑工程有限公司 编制人： 编制日期： 目 录一、编制依据.3二、建筑概况和围护结构保温设计方案.3三、 围护结构保温系统构造.5四保温系统主要材料性能要.6五、施工条件.7六、 施工工具.7七、 机具准备.7八、 材料配制.8九、 施工工艺流程.9十、 施工要点.10十一、 质量检验. .11十二、 成品保护及安全注意事项.11十三、 安全生产、文明施工措施.12一、编制依据1夏热冬冷地区居住建筑节能设计标准2住宅建筑节能设计标准（DG/TJ08-205-2000）3外墙外保温工程技术规程（JGJ144-2004）4胶粉聚苯颗粒外墙外保温系统（JG158-2004）5建筑节能工程施工质量验收规范（GB50411-2007）6建筑保温砂浆（GB/T20473-2006）7.外墙外保温专用砂浆技术要求（DB31/T366-2006）8无机轻集料保温砂浆及系统技术规程（DB33/T1054-2008）9上海市居住建筑围护结构节能工程验收导则二、 建筑概况和围护结构保温设计方案工程名称：某某基地16A-07A地块项目工程工程地点：上海市闵行区某某镇，南至规划银春路，东至规划富卓路，西至富国路，至规划银秋路。建设单位：上海雅品置业有限公司设计单位：上海原构设计咨询有限公司监理单位：上海海达工程建设咨询有限公司上海市闵行区某某基地16A-07A地块项目位于上海市闵行区某某镇，东至富卓路，南至银春路，西至富国路，北至银秋路。整个项目总建筑面积约230540.79平方米，整个项目由12幢高层住宅、17幢四层叠加住宅及地下车库组成。设计围护结构保温如下;1. 保温系统保温系统采用上海远盛节能科技发展有限公司无机轻集料保温砂浆保温系统。2. 保温层厚度 外墙外保温保温层设计厚度为25mm。（采用水泥基无机保温砂浆型）3抗裂防护层厚度 外墙外保温抗裂防护层设计厚度为6mm。(复合耐碱网格布)三、 围护结构保温系统构造涂料饰面无机保温外墙外保温系统施工构造基层墙体（1）基 本 构 造外墙外保温构造示意图防水砂浆找平层 (2)界面层(3)保温层(4)护面层(5)饰面层(6)混凝土墙体、各种砌筑墙体用防水砂浆找 平界面砂浆水泥基无机保温砂浆抗裂砂浆+网布（60m以上墙面加锚栓）涂料面砖饰面无机保温外墙外保温系统施工构造基层墙体（1）基 本 构 造外墙外保温构造示意图水泥砂浆找平层 (2)界面层(3)保温层(4)护面层(5)饰面层(6)混凝土墙体、各种砌筑墙体用防水砂浆找 平界面砂浆水泥基无机保温砂浆抗裂砂浆+加强型网布或双层标准网布（且用塑料锚栓与基层锚固）面砖无机保温砂浆外墙外保温系统锚栓的设置应符合以下规定：1、采用面砖饰面时，塑料锚栓的设置按每平方米墙面不少于4个。锚栓应设置在耐碱网布外侧。新建居住建筑高度不大于10m的，可不加锚栓。2、采用涂料饰面时，建筑高度大于60m的，应有塑料锚栓加固，每平方米墙面不少于4个，锚栓应设置在耐碱涂覆中碱网布外侧。四、保温系统主要材料性能要求1界面剂性能指标：项 目单 位指 标界面砂浆拉伸粘结强度原强度MPa0.90耐水MPa0.70耐冻融MPa0.702. 水泥基无机保温砂浆型性能指标：项 目单 位指 标外观灰褐色、均匀、无结块含颗粒纤维粉状干密度kg/m3450导热系数W/mK0.085抗压强度MPa1.03. 抗裂砂浆性能指标：项 目单 位指 标抗裂砂浆可使用时间可操作时间h1.5在可操作时间内拉伸粘结强度MPa0.7拉伸粘结强度（常温28d）MPa0.7浸水拉伸粘结强度（常温28d，浸水7d）MPa0.5压折比3.04.耐碱玻璃纤维网格布性能指标：试验项目性能指标单位面积质量/（g/m2）130拉伸断裂强力（经、纬向）N/50mm1000耐碱断裂强力保留率（经、纬向）%75五、施工条件1. 基层墙体工程应符合混凝土结构工程施工质量验收规范(GB50204-2002)和砌体工程施工质量验收规范(GB50203-2002)的要求，门窗口安装完毕，经有关部门检查验收合格。2. 门窗边框与墙体连接应预留出外保温层的厚度，缝隙应分层填塞严密，做好门窗表面保护。3. 管道穿越的墙洞,应及时安放套管并用1:3水泥砂浆填塞密实;暗埋管线、线槽盒、消火栓箱、配电箱安装完毕，并对露明部分进行保护。4. 预埋铁件位置、标高正确，做好防腐、防锈处理。5. 根据室内高度制作施工高凳，架子要离开墙及墙角200250毫米。6. 作业环境与墙体表面温度不应低于5。六、施工工具1. 搅拌机、垂直运输机械、水平运输车、手提搅拌器、外接电源设备等。2. 常用抹灰工具及抹灰的专用检测工具、经纬仪及放线工具、水桶、剪子、滚刷、称量衡器、铁锨、扫帚、手锤、錾子、壁纸刀、托线板、方尺、菲尺、塞尺、探针、钢尺等。七、机具准备1. 在进行保温施工前，按工程量的大小、进场工人的数量安装好容积为300L砂浆搅拌机，按现场平面布置搭设搅拌机棚，接通水电，调试正常，搅拌棚的地 点 应选择背风向，靠近垂直运输机械。搅拌棚应三面封闭，一侧作为进出料通道，应有顶棚，地面应平整坚实。2. 保温施工采用双排脚手架施工时，脚手架应搭设牢固，脚手架应分层铺严；若采用电动吊篮施工，电动吊篮应安装完毕，安全验收检查合格后方可使用。配套垂直运输接卸宜应安装验收完毕后使用。八、材料配制1. 界面砂浆的配制：配制比例：界面剂水 = 10.23 （重量比）配制方法：将界面剂倒入按比例预先称量好水的搅拌机内搅拌，搅拌均匀后使用，该浆料在 2h内用完，超时不得继续使用。2. 保温砂浆B型的配制配制比例：保温砂浆水= 11.15 （重量比）配制方法：在砂浆搅拌机倒入保温砂浆， 加一定比例的水，搅拌形成均匀的浆状体砂浆。该浆料在 2h内用完，超时不得继续使用。3. 保温砂浆C型的配制 配制比例：保温砂浆水= 11.20 （重量比）配制方法：在砂浆搅拌机倒入保温砂浆， 加一定比例的水，搅拌形成均匀的浆状体砂浆。该浆料在 2h内用完，超时不得继续使用。4. 抗裂砂浆的配制：配制比例： 抗裂砂浆水 = 1 0.22 （重量比）配制方法： 将抗裂砂浆倒入按比例预先称量好水的搅拌机内搅拌，搅拌均匀后使用，该浆料在 2h内用完，超时不得继续使用。九、施工工艺流程：系统施工工艺流程如图1材 料 准 备 基 层 处 理配制界面砂浆（专用界面剂） 基层涂刷界面砂浆（专用界面剂）弹 控 制 线配制无机保温砂浆 用无机保温砂浆抹灰饼、冲筋 分次分遍抹无机保温砂浆（每遍厚度20mm） 特殊部位（外墙阴阳角、门窗洞口）处理配制抹面砂浆 抹第一遍抹面砂浆压入网格布安装锚固件（面砖饰面）抹第二遍抹面砂浆批刮弹性腻子（涂料饰面）刷涂料或粘贴面砖与填缝墙体保温工程验收图2水泥砂浆暗护角加强做法图3网布在窗洞口的加强部位a）采用附加网布包转加强 b）增强网布在角部交错搭接十、施工要点1. 基层墙面处理 墙面应清理干净，无油渍、浮尘等，墙面松动、风化部分应剔凿清除干净，混凝土墙面和砖墙面交接处应预先铺设增强网。2. 吊垂直、套方找规矩、弹厚度控制线、拉垂直、水平通线，套方作口、用水泥砂浆做灰饼，灰饼厚度为保温层的厚度。为边角平直，阳角及门、窗、洞口角可用水泥砂浆做角，角厚度为保温层的厚度。3. 界面剂施工前一天整体墙面浇水湿透，在墙面上批刮界面剂,界面剂施工同时即可进行保温砂浆施工。4. 保温砂浆的施工 保温砂浆分两遍施工，每遍施工不超过20mm，每两遍间隔应在6h以上24h以内。 第一遍保温砂浆施工应压实,并用扫帚拉毛。 最后一遍保温砂浆应达到灰饼厚度并用大杠搓平、用毛铪打磨平整。 保温砂浆的施工宜
