龙沐湾别墅度假酒店施工用电安全技术交底.doc

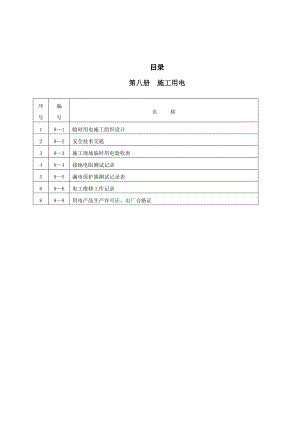

目录第八册 施工用电序号编号名 称181临时用电施工组织设计282安全技术交底383施工现场临时用电验收表484接地电阻测试记录585漏电保护器测试记录表686电工维修工作记录888用电产品生产许可证、出厂合格证施工用电安全技术交底施工单位：某某设集团海南分公司工程名称某某别墅度假酒店分部分项工 程电箱安装工种电工施工用电安全技术交底1、严格执行施工现场临时用电安全技术规范（JGJ4688），按照施工用电组织设计架设三相五线制的电气线路，架空电线，过道或穿墙均要用钢管或胶套管保护。认真贯彻JGJ5999建筑施工安全检查标准中临时用电规定。2、配电箱、开关箱内电气设备完好无缺。箱体下方进出线，开关箱应符合“一机一闸、一漏一箱”的要求，门、锁完善，有防雨、防尘措施，箱内无杂物，箱前通道畅通，并应对电箱统一编号，刷上危险标志。保护零线（PE、绿/黄线）中间和末端必须重复接地，严禁与工作零线混接；产生振动的设备的重复接地不少于两处。3、临时用电施工组织设计和临时安全用电技术措施及电气防火措施，必须由电气工程技术人员编制，技术负责人审批，经主管部门批准后实施。4、安装、维修或拆除临时用电工程，必须由持证电工完成，无证人员禁止上岗。电工等级应同工程的难易程度和技术复杂性相适应。5、使用设备必须按规定穿戴和配备好相应的劳动保护用品，并应检查电气装置和保护设施是否完好，严禁设备带病运转和进行运转中维修。6、停用的设备必须拉闸断电，关好开关箱。负载线、保护零线和开关箱发现问题应及时报告解决。搬迁或移动的用电设备，必须由专业电工切断电源并作妥善处理。7、按规范做好施工现场临时安全用电的安全技术档案。8、在建工程与外电线路的安全距离及外电防护和接地与防雷等应严格按规范执行。9、配电线路的架空线路必须采用绝缘铜线和绝缘铝线。架空线必须设置在专用电杆上，严禁架设在树木或脚手架、龙门架或井字架上。10、架空线的接头、相序排列、档距、线间距离及横担的垂直距离和横担的选择及规格，严格执行规范规定。11、动力配电箱与照明配电箱分别设置，如合置在同一配电箱内，动力和照明线路应分路设置。12、补充交底内容：交底人签字：日 期：接受人（全员）签字：注：本交底一式三份，班组、交底人、资料保管员各一份。安全技术交底工程名称分部分项工 程工种1、严格执行施工现场临时用电安全技术规范（JGJ4688），按照施工用电组织设计架设三相五线制的电气线路，架空电线，过道或穿墙均要用钢管或胶套管保护。认真贯彻JGJ5999建筑施工安全检查标准中临时用电规定。2、配电箱、开关箱内电气设备完好无缺。箱体下方进出线，开关箱应符合“一机一闸、一漏一箱”的要求，门、锁完善，有防雨、防尘措施，箱内无杂物，箱前通道畅通，并应对电箱统一编号，刷上危险标志。保护零线（PE、绿/黄线）中间和末端必须重复接地，严禁与工作零线混接；产生振动的设备的重复接地不少于两处。3、临时用电施工组织设计和临时安全用电技术措施及电气防火措施，必须由电气工程技术人员编制，技术负责人审批，经主管部门批准后实施。4、安装、维修或拆除临时用电工程，必须由持证电工完成，无证人员禁止上岗。电工等级应同工程的难易程度和技术复杂性相适应。5、使用设备必须按规定穿戴和配备好相应的劳动保护用品，并应检查电气装置和保护设施是否完好，严禁设备带病运转和进行运转中维修。7、按规范做好施工现场临时安全用电的安全技术档案。8、在建工程与外电线路的安全距离及外电防护和接地与防雷等应严格按规范执行。10、架空线的接头、相序排列、档距、线间距离及横担的垂直距离和横担的选择及规格，严格执行规范规定。11、动力配电箱与照明配电箱分别设置，如合置在同一配电箱内，动力和照明线路应分路设置。12、补充交底内容：交底人签字：日 期：接受人（全员）签字：注：本交底一式三份，班组、交底人、资料保管员各一份。施工现场临时用电验收表表：831工程名称供电方式进线截面用电容量保护方式序号验收项目验 收 内 容验收结果1施工方案用电设备5台以上（含5台）或总容量50KW以上（含50KW）应编制有临时用电施工组织设计并经上级审批用电设备5台以上或总容量50KW以下应编制有安全用电技术措施并经上级审批临时用电施工组织设计或安全用电技术措施针对性强，能指导施工有专项安全技术交底2外电防护低压线路下方应无生活设施、作业棚、堆放材料、施工作业区在建工程（含脚手架）的外侧边缘与外电架空线路的边线之间，必须保持安全距离起重机的任何部位或吊物边缘与10KV以下的外电架空线路边线最小水平安全距离不得小于2m达不到最小安全距离时必须采取防护措施，设置屏障、遮栏、围栏或保护网，并挂警告标志牌3架空线，电杆，横担应符合规定要求。架空线路与地面距离：施工现场应大于4m，机动车道应大于6m架空线必须在专用电杆上，不得架设在树木，脚手架上电缆埋设其埋地深度不小于0.6m，并在电缆上下铺5cm厚细沙和在上面铺砖。电缆架空敷设时应用绝缘子固定，高度不应低于2.5m，建筑物内电缆洞墙水平敷设高度不应低于1.8m按规定使用五芯电缆PE线的颜色应是绿/黄双色线，其截面应不小于工作零线的截面室内的配线应用绝缘子固定，距地高度不应低于2.5m，排列整齐。室内配线必须是绝缘导线4保护方式采用TNS系统；重复接地点不少于3处，每个接地电阻值应不大于10。PE线与N线分开不得混接高于建筑物的大型设备除做好重复接地外还必须按规定设置防雷接地装置，防雷接地电阻值应不大于30序号验收项目验 收 内 容验收结果5配电箱符合三级配电二级保护要求配电箱内有总隔离开关及分路隔离开关，开关箱做到一机一闸一漏一箱。漏电保护器参数应符合规定要求配电箱设置位置应符合规定要求，有足够二人同时工作空间和通道。箱内电器完好可靠，回路标示明显，采用端子板接线，不得有外露带电体，进出线应线从箱体的下底面出入，进入配电箱的电源线不得采用插座连接配电箱、开关箱有产品合格证，箱体符合规定要求，有门有锁，有防雨防尘措施固定式配电箱、开关箱的下底与地面的垂直距离为1.31.5m移动式分配电箱、开关箱的下底与地面的垂直距离为0.61.5m6现场照明照明回路有单独的开关箱，配有漏电保护装置并符合要求灯具金漏外壳必须有保护接零，室外灯具安装高度不低于3m，室内灯具安装高度不低于2.4m，钠、铊、铟等金属化物灯具安装高度应不低于5m照明器具、器材应无绝缘老化或破损隧道人防工程、有高温、导电灰尘或灯具离地面高度低于2.4m照明电压应不大于36v，在潮湿和易触及带电体照明电压不得大于24v。在特别潮湿的场所，导电良好的地面，照明电压不得大于12v。7变配电装置配电室内符合规定要求，配电室的天棚距地面不应低于3m，配电屏（盘）操作通道宽度应符合规定要求门向外开关配锁，应有防雨、火、水、雷和小动物出入等措施，通风良好发电机组应采用三相四线制中性点直接接地系统，并独立设置，接地电阻应符合要求。发电机组与外电线路有联锁控制，不得同时使用。验收意见： 年 月 日项目负责人安装负责人安 全 员电 工监理工程师接地电阻测试记录表表：841工 程 名 称测试仪器名称接地摇表测试仪器型号ZC-8测试人监测人接地类别级要求接地类别及标准阻值编号接地位置或设备名称实测阻值（）复测结果测试日期备 注工作接地41配电房3.53.52009年 月 日2重复接地10134567防雷接地3012345注：1、接地电阻应定期（每月一次）进行测试。2、测试人为电工、监测人可以是安全员或机管员。3、工作接地指变压器中性点直接接地。4、重复接地不少于三处（始端、中间、末端）。接地电阻测试记录表表：841工 程 名 称测试仪器名称接地摇表测试仪器型号ZC-8测试人监测人接地类别级要求接地类别及标准阻值编号接地位置或设备名称实测阻值（）复测结果测试日期备 注工作接地41配电房2010年 月 日2重复接地101钢筋房分配箱2010年 月 日2外脚手架2010年 月 日3混凝土搅拌站2010年 月 日4末端配电箱2010年 月 日5中间配电箱2010年 月 日6防雷接地301塔吊2010年 月 日2外脚手架2010年 月 日345注：1、接地电阻应定期（每月一次）进行测试。2、测试人为电工、监测人可以是安全员或机管员。3、工作接地指变压器中性点直接接地。4、重复接地不少于三处（始端、中间、末端）。接地电阻测试记录表表：841工 程 名 称测试仪器名称接地摇表测试仪器型号ZC-8测试人监测人接地类别级要求接地类别及标准阻值编号接地位置或设备名称实测阻值（）复测结果测试日期备 注工作接地41配电房3.53.2年 月 日2重复接地101钢筋房分配箱7.17.22010年 月 日2外脚手架4.64.72010年 月 日3混凝土搅拌站4.84.72010年 月 日4末端配电箱5.55.32010年 月 日5中间配电箱5.55
