山东某高速公路桥梁工程钢板桩围堰施工方案(含示意图、计算书).doc

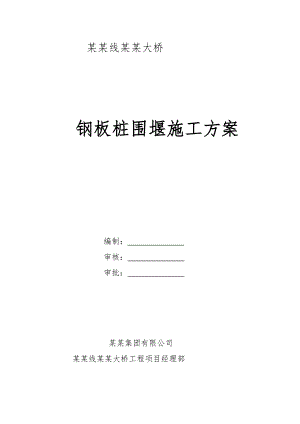

某某线某某大桥 钢板桩围堰施工方案编制： 审核： 审批： 某某集团有限公司 某某线某某大桥工程项目经理部 目 录一、 编制依据1二、工程概况11、工程概况12、地质情况2三、钢板桩施工方案21、钢板桩施工32、插打顺序43、钢板桩插打54承台施工95拔除钢板桩9四、钢板桩设计方案91、主要技术参数92、基坑围护方案选择 103、多支撑钢板桩计算10五、安全管理体系及安全措施 18 1、安全管理体系182、安全措施19六、质量管理体系及保证措施201、质量管理体系202、质量保证措施22七、文明施工221、建立文明施工管理机构222、文明施工保证措施22 钢板桩围堰施工方案一、 编制依据1）公路桥涵设计通用规范 （JTG D60-2004）2）公路桥涵地基与基础设计规范 （JTJ024-85）3）公路桥涵钢结构及木结构设计规范 （JTJ025-86）4）公路桥涵施工技术规范 （JTGTF50-2011）5）海港水文规范 （JTJ213-98）6）山东省长岛县某某某某大桥施工图 （2011.10）二、工程概况1、工程概况省道S263线某某大桥位于山东省长岛县南、北长山岛之间，为连接南长山镇和北长山乡的重要通道，是连接省道S263的重要组成部分。本工程承台截面为长方形，其中24#-25#墩承台截面为10.5m×4.1m×2.5m，24#-25#墩位处于浅水区，承台位于海床内，施工时拟采用钢板桩围堰承台施工方案。2、地质情况桥址处于南、北长山岛之间，地形为海湾。桥址位于秦岭向构造的北支、蓬莱-龙口东西构造带的北翼、临沭断裂带（郯沪断裂带中段）的东侧，场内断裂构造发育。场区出露地层简单，经钻探揭露岩土层为：素填土（Q4ml）；含碎石粉质粘土（Q4edl）；卵石（Q4m）；粉质粘土（Q4m）；粉质粘土（Q4apl）；粘土（Q3pdl）；中风化石英岩（ZpF）；中风化板岩（ZpF）；微风化板岩（ZpF）。三、钢板桩施工方案钢板桩围堰如图1所示采用单壁矩形结构形式，内部根据水位情况设置支撑，钢板桩围堰按2道支撑设计，第一道支撑在钢板桩顶下方0.7m左右的位置，第二道支撑在第一道支撑下方2.5m左右的位置兼作承台砼施工平台。图1 钢板桩围堰结构示意图将经过整理并按组拼装好的拉森型钢板桩运送至施工地点，用履带吊配合振动锤自栈桥侧向主线侧顺序插打合拢。钢板桩插打完以后，用挖机进行堰内开挖，当挖至围堰支撑位置后，即按设计进行支护。钢板桩围堰承台施工工艺流程见图21、钢板桩施工在桩基即将施工完毕时，钢板桩提前进入施工现场。施工前首先对其进行检查，长度、宽度是否一致，对有明显弯曲破损、锁口不合、锁口有焊瘤等缺陷情况的及时整修；在钢板桩插打前对锁口内涂以黄油、锯末等混合物，减少钢板桩拔出时的摩擦力。钢板桩围堰合龙后，顺着钢板桩的接缝下溜干细砂或锯木屑、粉煤灰（煤碴）等填充物堵漏防渗。围堰场地清理钢板桩围堰插打安装内支撑封底砼切割钢护筒破凿桩头 钢筋、散热管预埋件设置支立侧模浇注砼模板加工砼运输砼拌和砼输送泵就位养护拆模测量、控温钢筋散热管加工冷却管安装通 水桩基检测测量放样围堰内开挖图2 钢板桩围堰承台施工工艺流程图2、插打顺序钢板桩围堰设置为矩形形式，钢板桩围堰的尺寸为13.2m×7.2m。施工顺序为：自栈桥侧一角附近开始，分两头向主线侧插打，在主线侧合龙。第一根钢板桩位置应准确、垂直，然后以第一根钢板桩为基准，再向两边插打钢板桩。施工时钢板桩围堰均采用逐片插打到设计标高位置的方式。为保证合龙精度，主线侧一边施工时先将该边钢板桩整体插打至某一稳定深度,然后再逐根插打至设计标高。 3、钢板桩插打准确测量后，在钢护筒第一道围囹的位置处焊接I32a钢牛腿，然后将第一道围囹和内支撑焊接在牛腿上,然后以围囹作为导向进行钢板桩的打设。图3钢板桩以围囹作为导向钢板桩插打施工采用逐片插打，逐渐纠偏，直至合龙的方法。钢板桩插打随时以导向框为准，检查所打的钢板桩位置是否准确，垂直度是否合格，及时实施纠偏。插打钢板桩应做到“插桩正直，分散偏差，有偏即纠，调整合龙”。以第一片钢板桩为基准，对好锁口后利用自重下插，当自重不能使其下插时，利用振动锤进行加压，插至设计高程。3.1纠偏在插打过程中，由于钢板桩锁口和锁口之间缝隙较大，而钢板桩下端有土挤压，上端是自由的，总会使钢板桩产生向远离第一根钢板桩的方向倾斜，因此，每打45根钢板桩就要用垂球吊线，将钢板桩的倾斜度控制在 1%以内，否则就用倒链纠偏，一次性纠偏不能太多，以免引起锁口间别住，影响下一片钢板桩的插打，当钢板桩偏移太多时，只能采用多次纠偏的方法逐步减小偏移量。3.2插打注意事项 当钢板桩久打不下时，应停下来分析原因，看一看是否锁口变形，桩身变形，或钢板桩底脚有铁件或大石块等，不能一味蛮打，损坏了钢板桩。在整个钢板桩施
