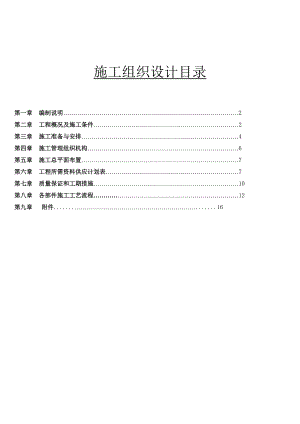

施工组织设计目录第一章 编制说明2第二章 工程概况及施工条件2第三章 施工准备与安排4第四章 施工管理组织机构6第五章 施工总平面布置7第六章 工程所需资料供应计划表7第七章 质量保证和工期措施10第八章 各部件施工工艺流程12第九章 附件.16第一章 编制说明本施工组织设计的编制是根据建筑施工图和结构施工图、既定条件和各类规范标准进行组织策划，严格按照建设单位的质量、工期、安全、经济成本等要求，进行项目实施前期筹划工作。本施工组织设计的编制以公司现有的施工技术力量和历年来桥梁施工的经验作为基点，以总工期150天，即2015年3月份开始施工准备，2015年8月10日竣工作为控制进度目标，统筹考虑全部桥梁的施工工艺、现场布置以及施工进度计划。为按时完成工期目标，编排合理工作整体形象进度计划，依照质量目标，根据我司可投入资源的能力、技术力量的高低，制定质量、安全工期控制技术措施，以确保实现工期预期要求。第二章 工程概况及施工条件一、工程概况1、规范、技术标准 主要规范： (1)公路工程技术标准（JTG B01-2003） (2)公路桥涵设计通用规范（JTG D60-2004）(3)公路钢筋混凝土及预应力混凝土桥涵设计规范（JTG D62-2004）(4)公路桥涵地基与基础设计规范（JTG D63-2007） (5)公路建设标准强制性条文（6）福建省市政工程消耗量定额(FJYD-401407-2005)（7）公路工程施工定额2、设计标准（1）、道路等级：城市主干路；（2）、设计速度： 40km/h；（3）、设计荷载：城A级；人群：3.5kN/m2；（4）、桥梁防洪标准：100年一遇；（5）、设计安全等级：一级（6）、环境类别：类滨海环境（7）、桥梁设计基准期100年3、桥梁布置1DK0+464.9匝道桥梁16+22+168.560.0预应力砼连续箱梁独柱墩、桩基础轻型桥台、桩基础4、横断面布置：0.5m防撞护栏+7.5m行车道+0.5m防撞护栏=8.5m；5、结构形式箱梁具体形式见图纸梁采用C50混凝土，主梁纵向预应力钢束设置了腹板束、顶板束及底板束。预应力钢束采用高强度低松弛s15.2钢绞线，标准强度fpk=1860Mpa，钢铰线采用塑料波纹管制孔，锚具采用群锚张拉体系配套产品。桥梁下部结构采用独柱式墩，桥墩下均设承台，承台厚度为2.0m。桥台采用轻型桥台，基础采用钻孔灌注桩基础。6、工程地质工程地质条件详细情况见图纸二、施工要点:1、施工条件 场地达到“四通一平”要求。 工期要求：开工日期定于3月10日，至8月10日完工，总工期为150工作日。 自然条件：施工期间各月为正常气温，见附件 对外交通便利，施工中各种建筑材料均可由公路直接运入工地。 施工现场场地条件：本工程周围有己建建筑，施工中需用的水、电均可从已有电路。2、施工要求（1）墩台基础开挖应注意保护周围环境和河堤安全。 （2）箱梁的预制场地要平整、压实。张拉预应力钢束预制底座应坚固、无深陷，要注意场地排水。防止由于排水不畅造成地基下沉，从而导致预制小箱梁的损坏（3）新浇混凝土应及早开始养护，避免水分的蒸发。大掺量矿物掺和料混凝土在结束正常养护后仍宜采取适当措施，能在一段时间内防止混凝土表面快速失水干燥。混凝土潮湿养护时间一般应大于10天。三、资源供应条件本工程由该市建筑公司承包施工。各种资源均可满足要求。 各种定型组合钢模板（见附件2）及钢管扣件式支撑、模板。 有钢筋加工厂一座，具备各种钢筋加工能力。 各种施工机具设备见附件3、4、5、6。 劳动可按需调配。第三章 施工准备与安排（一） 、生产与生活临建设施：1、计划先期进场民工40人，进行宿舍、库房临时工棚地搭建。2、各桥队分别就地驻扎，并部分租用附近村民民房居住，严格控制耕地建房地面积。根据工地实际情况暂定民工每人3.0m2。（二）、进场道路中桥桥位有当地的机耕道可通，但承包人多次协商，村民仅同意生活小车通行，严禁货车行驶，故本部拟定利用七合同段二分部路基修筑附道作为材料进场便道。（三）、场地平整 为保证正常施工，所有位于耕地上的工作场地及住房均进行场地硬化，并在周围设置好排水沟。（四）、供水三座中桥计划在桥位附近各设置水井一口，采用抽水机、胶管供施工用水。（五）、供电 根据当地电网的布局及用电方便，本着用电经济地原则，计划就地接电与自行发电相结合，安装电线。为保证作业期间长期有电，计划每工作面安排75KW、120KW发电机各一套。（六）、 施工、技术准备总体指导思：以“优质快速、安全文明、高效低耗”为施工指导思想，本着“科学组织、精干机构、精兵强将、精良设备”的原则组织施工，优化资源配置，发挥科技创新作用，广泛采用新技术、新工艺、新设备，狠抓工程质量和施工安全管理，确保在安全、工期、质量、文明施工和环境保护等方面满足合同文件的要求。 总体施工原则：在施工中遵循以下原则：以主体结构施工为主，其它工程项目适时展开穿插施工。分区段、分工点按流水作业法安排施工，减少各工序和各区段之间的施工干扰。选择专业化施工队伍和先进的机械设备，大力推行技术创新，确保质量目标、安全目标和工期目标的实现。 总体施工方案：钻孔桩采取回旋钻机成孔，钢筋笼分两段吊装，导管法灌注水下混凝土。下部结构模板采用大块整体钢模、箱梁模板采用竹胶板。现浇箱梁支架采用钢管支架，梁体混凝土整联分两次浇注成型。混凝土采取商品混凝土，以混凝土运输车运输、混凝土输送泵灌注。钢筋集中加工、焊接，现场，人工绑扎；受场地供电能力限制，无法使用闪光对焊，经设计单位同意，28mm及以上的钢筋连接采用机械连接。（七）、 项目部组织结构图（八）、 进度计划详见附件双代号网络图和横道图（九）、 总体施工顺序对工程整体施工顺序的科学合理的规划，是完成任务的最关键环节，施工顺序是施工步骤上存在的客观规律。土建工作遵守“先地上、后地下，先主体、后装修，先土建、后设备”和装修施工“先外，后内”以及“外装修由上向下、内装修由下向上、收尾由上向下”的原则，采用平行流水立体交叉作业以及合理的施工流向，不仅是工程质量的保证，也是安全施工的保证。因此，对施工顺序安排的基本原则是：上道工序的完成要为下道工序创造施工条件，下道工序的施工要能够保证上道工序的成品完整不受损坏，以减少不必要的返工浪费，确保工程质量。第四章 施工管理组织机构进场施工前,本着优化、精干、高效的原则，组建“厦门市某匝道桥梁”工程项目经理部，以项目经理为首，负责本工程各项协调工作，控制工程进度，下设项目副经理主管生产：项目总工主管技术工作，负责工程施工过程中的质量、安全技术交底。技术组、质安组、施工组、经营组、设备动力组、材料组负责具体工作的落实。工程的施工管理严格按公司贯标程序进行，实行动态管理，过程控制。项目管理班子配备机构及情况如下：项目部管理组织机构图第五章 施工总平面布置（详见图纸）第六章 工程所需资料供应计划表1. 基础工程序号工程名称工程量单位产量定额劳动量（工日或台班）每班机械数或工人数作业天数1机械钻孔216.00m8.8525552桩基钢筋23.635t0.249951183桩基浇混凝土244.29m311.49422544承台钢筋10.170t1.02510345承台浇混凝土128.88m355.5563132、桥墩桥台工程序号工程名称工程量单位产量定额劳动量（工日或台班）每班机械数或工人数作业天数1桥台钢筋4.822t0.9496322桥台浇混凝土41.62m310.205233台帽钢筋4.181t0.8555224台帽浇混凝土25.48m310.403225桥墩钢筋1.951t0.2389426桥墩浇混凝土14.93m310.402127墩帽钢筋4.181t08555228墩帽浇混凝土25.48m325.6411113、支座序号工程名称工程量单位产量定额劳动量（工日或台班）每班机械数或工人数作业天数1支座0.325m30.2722214、上部结构和桥梁附属设施序号工程名称工程量单位产量定额劳动量（工日或台班）每班机械数或工人数作业天数1预制箱梁36.965t0.86943672预应力钢绞线167.17m2.203765153桥面铺装102m310.2010524栏杆108m31.041041385防撞护栏12.96m310.20221 6排水设施03.1257锥坡858.33m36.84912612105、支座序号工程名称工程量单位产量定额劳动量（工日或台班）每班机械数或工人数作业天数1桩模板252.21m27.69233752承台模板213.32m210.75328743桥墩模板49.74m25.5879244桥台模板249.67m26.53639855上部结构模板813.76m25.1021601610第七章 质量保证措施1、 全面质量管理的实施步骤2、 质量保证措施第九章 各部件施工工艺流程1、钻孔灌注桩施工工艺框图：测量放样设备安装埋设护筒验收开钻钻进成孔吊装钢筋笼二次清孔下灌注导管水下混凝土灌注桩头处理混凝土养护补充泥浆稳定孔内水头护筒加工调整护筒中心偏差、垂直度、标高检测钻头直径、钻机水平、泥浆性能、安
