广东某110KV输变电工程临时用电专项施工方案.doc

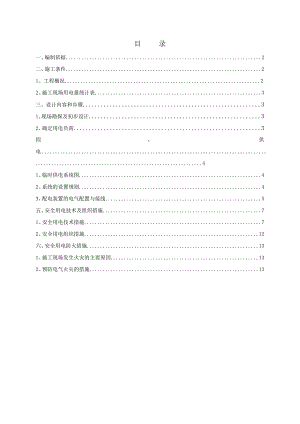

目 录一、编制依据.2二、施工条件.21、工程概况.22、施工现场用电量统计表.3三、设计内容和步骤.31、现场勘探及初步设计.32、确定用电负荷.3四、供电.41、临时供电系统图.42、系统的设置规则.43、配电装置的电气配置与接线.5五、安全用电技术及组织措施.71、安全用电技术措施.72、安全用电组织措施.12六、安全用电防火措施.131、施工现场发生火灾的主要原因.132、预防电气火灾的措施.13一、编制依据低压配电设计规范GB50054建筑工程施工现场供电安全规范GB50194通用用电设备配电设计规范GB50055供配电系统设计规范GB50052施工现场临时用电安全技术规范JGJ46二、施工条件1、工程概况（1）工程简述110kV输变电工程，包括变电站和配套110kV架空线路部分。1、变电站部分：本期新建1×40MVA主变压器，110kV架空出线4回；10kV出线10回。无功补偿1×2×4008kVar，建设土建相应项目。 2、架空线路部分：工程于110kV黄新线#71-#72之间解口，新立双回路解口塔，向西南方向走线，接入110kV*站相应间隔。同时在110kV*站外跳接饶新T线，形成“110kV*站至110kV*站，110kV*站至220kV*站”双回线路。共新建双回架空线路长约1.5km，导线采用LGJ-300/40，地线采用两根LGJ-70/40。（2）工程规模1、110kV*输变电工程包括（一）变电站部分：施工图纸范围内的变电站建筑、安装及调试工程。变电建筑工程：主控室、10kV配电室、电容器室、接地变室、主变压器系统、10kV设备支架及基础、电缆沟道、消防、暖通、照明、站区绿化、停电措施和施工安全特殊措施。变电安装工程包括：主变压器系统、110kV配电装置、35kV配电装置、10kV配电装置、电容器、计算机监控系统或监测系统、继电保护、图像监视及安全防护系统、站用电系统、全站电缆（电缆防火及封堵）、全所接地、通信及远动系统。以上还包括站内道路的破坏恢复。 （二）架空线路部分：施工图纸范围内的架空送电线路安装、调试工程。包括：线路本体工程、施工场地租用、接地线铺设的青苗赔偿、辅助施工费用、旧电力线拆除（如有）、跨越及河流封航（如有）、鱼塘围堰（如有）、施工道路修筑、杆塔三牌（塔号牌、警示牌、相序牌）制作安装、OPGW光缆架设、线路参数测试、光缆接续及测量。不包括：施工临时占用地及施工道路的青苗赔偿、塔基占地及其青苗赔偿、架线青苗赔偿、沿线建（构）筑物拆迁补偿、通信线路拆除（如有）、杆塔相色油漆。2、本工程全部招标项目中的土建、安装、调试（含单体调试、分系统调试、特殊项目调试，并按交接试验标准规定所应完成的全部项目，也包括一、二次设备上网前按有关规定应做的试验和检验）验收、移交、配合系统调试和参加联合试运行、维护、保管、保修等。3、自购设备、材料的采购、运输及保管。4、项目建设单位提供的设备、材料自交接地点的卸车至施工现场的运输和保管至安装地点的运输和保管。5、地网测试。全所接地要求：接地电阻小于0.5欧姆；接地电势和跨步电压满足技术和运行要求。（3）工程施工特点本工程工期特别紧，工程既涉及旧有设备拆除项目，又有新建项目，既有土建项目又有电气项目和线路项目，多个项目在同时施工，施工点多面广，各施工点周围均有带电运行的设备或线路，且部分设备需要利旧，现场可作为施工临建的场地较少，现场场地狭窄，须结合施工进度做好施工场地的临时用电电箱位置数量安全管理规划，科学安排用电施工机具的进退场，确保施工安全顺畅。2、施工现场用电量统计表:序号机具名称型号安装功率(kW)数量（台）合计功率(kW)备注1砂浆搅拌机JG-3504.50 KW29.0 KW2物料提升机Y160M-47.5 KW17.5 KW3钢筋对焊机BX-5006.2 KW 212.4 KW 4钢筋切断机GJ5-405.50 KW15.50 KW5钢筋弯曲机GJ7-403.00 KW 13.00 KW 6钢筋调直机GT4-148.00 KW 18.00 KW 7木工锯床MT5003.00 KW39.00 KW8交流电焊机BX3-30020.00 KW240.00 KW9潜水泵2GC-5*45.5 KW316.5KW另外3台为备用10插入式振捣器HZ-501.5 KW46.0 KW11蛙式打夯机HW-601.5KW23.0KW12施工照明10KW三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。2、确定用电负荷:总用电量  P总=1.051.10K机×(P机)÷COS+K焊×P焊+K照×P照    式中： P总供电设备总需要容量 （KVA）               P机电动机額定功率（KW）             P焊电焊机額定功率（KVA）             P照施工照明用电总功率（KW）                COS功率因数              K需要系数其中：P机、P焊、P照详见施工现场主要机械设备表查表：K机=0.5   K焊=0.6   K照=1.0   COS=0.7P机67.5P焊52.4P照10经计算总用电量：P总1=1.05×(0.5×67.5/0.7+52.4×0.6+10×1)=94.1KVA变压器容量：现场配置一台额定容量100KVA变压器, 变压器额定总容量为100KVA > 94.1KVA可满足要求四、供电系统图1、临时供电系统图：（详见后附图）1、系统的设置规则三级配电系统遵守四项规则，即分级分路规则，动、照分设规则，压缩配电间距规则，环境安全规则。（1）分级分路A、从一级总配电箱（配电柜）向二级分配电箱配电箱配电可以分路。即一个总配电箱（配电柜）可以分若干分路向若干分配电箱配电；每一分路也可分支支接若干分配电箱。B、从二级分配电箱向三级开关箱配电同样也可以分路。即一个分配电箱也可以分若干分路箱若干开关箱配电，而其每一分路也可以支接或链接若干开关箱。C、从三级开关箱向用电设备配电实行所谓“一机一闸”制，不存在分路问题。即每一开关箱只能联接控制一台与其相关的用电设备（含插座），包括一组不超过30A负荷的照明器，或每一台用电设备必须有其独立专用的开关箱。按照分级分路规则的要求，在三级配电系统中，任何用电设备均不得越级配电，即其电源线不得直接联接于分配电箱或总配电箱；任何配电装置不得挂接其他临时用电设备。否则，三级配电系统的结构型式和分级规则将被破坏。（2）动照分设A、动力配电箱与照明配电箱宜分别设置；若动力与照明合置于同一配电箱内共箱配电，则动力与照明应分路配电。B、动力开关箱与照明开关箱必须分箱设置，不存在共箱分路设置问题。（3）压缩配电间距压缩配电间距规则是指除总配电箱、配电室（配电柜）外，分配电箱与开关箱之间，开关箱与用电设备之间的空间间距尽量缩短。按照规范的规定，压缩配电间距规则可用以下三个要点说明：A、分配电箱应设在用电设备或负荷相对集中的场所。B、分配电箱与开关箱的距离不得超过30m。C、开关箱与其供电的固定式用电设备的水平距离不宜超过3m。（4）环境安全环境安全规则是指配电系统对其设置和运行环境安全因素的要求。（5）电箱位置布置详见后附图3、配电装置的电气配置与接线（1）电源箱电气配置接线图说明A、配电采用一总路、三分路。B、DK为总电源隔离开关，采用3极刀型开关，设于总电源进户端；1DK、2DK、3DK分别为三分路电源隔离开关，均采用3极刀型开关，分别设于三分路电源端。C、1RCD、2RCD、3RCD分别为二分路漏电断路器（具有过载、短路、漏电保护功能）、分设于三分路电源隔离开关的负荷侧，均采用3极4线型产品。D、KK为总断路器，设于总电源隔离开关的负荷侧，采用3极型产品。总电源进线为三相
