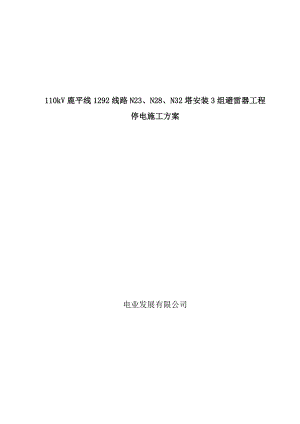

广东某110kV变电站项目线路安装避雷器工程停电施工方案.doc

110kV鹿平线1292线路N23、N28、N32塔安装3组避雷器工程停电施工方案电业发展有限公司 施工单位审批流程 批 准： 年 月 日安全审核： 年 月 日初 审： 年 月 日 编 写： 年 月 日目 录一、概述41.1前言41.2编写依据41.3工程概况41.4现场基本情况4二、施工组织62.1现场施工人员组成62.2施工总流程62.3施工人员准备62.4施工人员配置：72.5工作任务安排：72.6施工时间：72.7施工机具清单7三、施工技术措施：73.1施工准备73.2作业任务一：线路停电、验电、装设接地线83.3作业任务二：避雷器安装（避雷器为有支撑外窜间隙型）83.4作业任务三：安装并更换雷击合成绝缘子93.5通用技术措施10四、安健环控制措施104.1安全措施104.2环境保护与文明施工措施11五、质量控制措施及检验标准11六、事故应急措施11七、作业风险评估与管控表12一、概述1.1前言本方案适用于110kV鹿平线1292线路N23、N28、N32塔安装3组避雷器工程停电施工方案作业，根据现行国家或行业标准、规程、规定中对项目工程的有关要求和厂家技术说明书，为保证施工有序进行和安全生产，特拟定本施工方案。1.2编写依据序号标准及规范名称颁发机构1电气装置安装工程 电气设备交接试验标准GB50150-2006中华人民共和国国家发展和改革委员会2110kV500kV送变电工程质量检验及评定标准 Q/CSG 10017.2-2007中国南方电网公司3南方电网工程施工工艺控制规范Q/CSG11105.2-2008中国南方电网公司4中国南方电网公司十项重点反事故措施中国南方电网公司5广东电网公司防止人身伤亡事故十项重点措施广电安200579号广东电网公司6电力建设安全工作规程（电力线路部分）DL409-91中华人民共和国能源部1.3工程概况1、110kV鹿平线1292线路N23、N28、N32塔安装3组避雷器；2、110kV鹿平线1292线路N14塔A相、N23塔C相、N28塔B相、N32塔B相更换雷击合成绝缘子，绝缘子型号为：FXBW4-110/100。1.4现场基本情况1.4.1停电线路名称：110kV鹿平线1292线路。1.4.2临近带电线路：无。1.4.3工作地段线同塔架设情况：无。 1.4.4现场施工平面图：110kV鹿平线工作地点:更换合成绝缘子工作地点:安装避雷器工作地点:安装避雷器#1接地线#2接地线工作地点:安装避雷器N28塔N14塔N23塔N33塔N13塔N32塔二、施工组织2.1现场施工人员组成现场施工人员组成人员职责施工总负责人周守国负责本工程施工方案及安全技术措施的审查。是安全施工的组织者、指挥者。作为承包商的代表，接受并贯彻执行项目法人、建设单位有关工程质量、安全及施工进度方面的指令，做好统筹和协调工作。安全负责人邬业文负责工程中本班组安全监护及监督检查工作，处理本班组施工人员的安全保护和防止事故等问题。监督现场作业人员严格按照国家安全生产的各项规章制度、操作规程进行施工，检查并督促作业现场安全措施的实施，负责对危险点作业人员的监护，组织班组的安全学习和文明施工。施工技术负责人周守国负责工程中本班组施工技术指导工作。执行国家有关技术规程规范，组织本施工队的技术交底，主持处理工程中出现的技术问题从技术上指导和保证安全工作。工作负责人苏灵辉施工班组全过程施工的组织者、指挥者，负责本工程的施工质量、安全检查与监督工作，负责施工进度并保证施工过程中的设备和人身安全，检查施工现场安全措施的落实并向本班组全体作业人员进行安全技术交底，监督作业人员遵守劳动纪律、严格按安全操作规程施工，结合实际进行安全思想教育，及时汇报施工中出现的问题等。特别注意监督工作人员不得越过围栏进行工作，并在巡检人员指定的活动范围内活动。施工人员：见人员配置表服从现场负责人指挥、监督，认真做好本岗位的安全工作，严格按照国家安全生产的各项规章制度、操作规程进行施工，坚持“三不伤害”原则，不断提高自我保护能力，有权制止他人违章作业，有权拒绝执行违章指挥。2.2施工总流程安装避雷器安装雷击合成绝缘子停电、验电，挂接地线施工前准备竣工验收拆除接地线2.3施工人员准备工序名称工作人数负责人数监护人数施工前准备21-装拆接地线，安装避雷器及安装雷击合成绝缘子13132.4施工人员配置：第一小组：林观稳为小组负责人，张志明、黄晓锋、叶从友共4人；第二小组：付永久为小组负责人，徐森、蒋海山、贺琼燕共4人；第三小组：黄东平为小组负责人，齐高建、管虎庭、江小欢共4人。2.5工作任务安排：时间工作安排情况备注第一组在110kV鹿平线1292线路N22塔安装接地线及在110kV鹿平线1292线路N23塔安装避雷器1组，安装雷击合成绝缘子串。第二组在110kV鹿平线1292线路N33塔安装接地线及在110kV鹿平线1292线路N32塔安装避雷器1组，安装雷击合成绝缘子串。第三组在110kV鹿平线1292线路N28塔安装避雷器1组，安装雷击合成绝缘子串，N14塔安装雷击合成绝缘子串。2.6施工时间： 申请停电时间：2012年5月27日08：00至2012年5月27日19：00，具体时间为供电局安排时间。2.7施工机具清单序号名称规格/编号单位数量备注1软梯副32验电笔110kV支23接地线110kV组64绝缘手套副25双保险安全带条86上落绳 条4三、施工技术措施：3.1施工准备3.1.1、技术准备：按规程、厂家安装说明书、图纸、设计要求及施工措施对施工 人员进行技术交底，交底要有针对性；3.1.2、人员组织：技术负责人、安装负责人、安全质量负责人和技术工人；3.1.3、机具的准备：按施工要求准备机具并对其性能及状态进行检查和维护；3.1.4、施工材料准备：序号名称规格/编号单位数量备注1线路型避雷器YH10C1-96/280组32角钢卡具及金具附件套93计数器JCY-10/600-1000个9合成绝缘子FXBW4-110/100串3.2作业任务一：线路停电、验电、装设接地线3.2.1工作总负责人接到惠州调度下达的许可命令后，核对线路名称和编号、确认无误后要求各施工小组选派专人进行验电和接地线的装设工作：第一组人员：在110kV鹿平线1292线路N13塔导线处验电，验明三相导线确无电压后挂接地线3组，以防止倒送电；第二组人员：在110kV鹿平线1292线路N33塔导线处验电，验明三相导线确无电压后挂接地线3组，以防止倒送电。3.2.2挂接地线安装分布表：序号线路名称及塔号接地线编号1110kV鹿平线1292线路N13塔以运行单位提供的接地线编号为准2110kV鹿平线1292线路N33塔以运行单位提供的接地线编号为准3.3作业任务二：避雷器安装（避雷器为有支撑外窜间隙型）3.3.1避雷器在运输、安装时，不应受到冲击碰撞；利用绳索上传避雷器时，绑扎应牢固且不得损坏避雷器硅胶；安装时应注意防止锐物划伤避雷器绝缘伞裙。3.3.2避雷器与杆塔身、线路绝缘子串等周围物体间的安全距离应符合DL/T620交流电气装置的过电保护和绝缘配合的规定，安装技术要求参照以下数据：L1：避雷器支撑间隙绝缘子串上的悬垂线夹与线路绝缘子悬垂线夹间的距离；L1 是可变的，一般在0.75m 左右。L2：避雷器本体高压端的放电环距导线的最小距离；L2 0.65 m。L3：避雷器本体高压端的各金属件至接地体（杆塔立面、杆塔横担、杆塔拉线）的最小距离；L3 0.9 m。L4：避雷器本体高压端的各金属件距线路绝缘子的最小距离：L4 0.65 m。PMOA：线路型避雷器IN： 线路绝缘子串PR： 导线线路型避雷器安装示意图线路型避雷器安装实物示意图3.3.3安装支架：支架应有足够的机械强度并要求安装牢固，收紧固定支架螺丝且保证避雷器安装后支架不向一侧倾斜。3.3.4避雷器安装：线路型避雷器采取垂直安装，避雷器与输电导线采用悬垂线夹连接，安装好的避雷器本体与外串间隙间应能形成适量自然下垂弯角而不能紧绷成一直线。3.3.5安装放电记数器：放电计数器安装时各部位的连接应可靠，以防记数器装置动作不灵敏，其安装的方向应便于运行维护和查看数据。3.3.6避雷器及各组件安装完成后，记录避雷器和放电记数器编号及其安装线路相别、记录放电记数器表盘的原始数据。3.4作业任务三：安装并更换雷击合成绝缘子3.4.1 塔上作业人员带传递绳登杆塔至导线横担，系好安全带，并安装好保安接地线。把传递绳固定好，传递要用的工器具，准备好卡具和临锚钢丝绳，并打好二防。3.4.2 用手扳葫芦与钢丝绳连接好，再在钢丝绳和葫芦端各接一个U型环分别扣在导线横担的大小号侧，（中相扣在地线支架大小号侧），并用二线提线钩一端连接钢丝绳，另外一端钩住与导线端连接的联板施工孔（或导线端的延长环）。3.4.3 收紧葫芦，直到导线金具串不再受力，再用钢丝绳将导线端联板施工孔（或延长环）和塔身连接牢固（既双保险）。然后拆下待更换的绝缘子串，与地面人员联系，将新的绝缘子串用棕绳和滑轮传递到塔上，换上新的绝缘子串。3.4.4 慢慢松开手板葫芦，逐渐使绝缘子串受力，待手扳葫芦不受力后，拆除双保险钢丝绳和手板葫芦。更换完成后，检查销子是否到位，金具、线夹螺丝是否紧固到位，检查无误后拆除二防。3.4.5 卸下所有工器具，检查塔上有无遗留工器具及材料后，拆除个人保安线下塔。 更换耐张塔绝缘子时要更换完一串再用同样方法更换另外一串绝缘子。更换直线塔绝缘子是用同样方法。3.5通用技术措施3.5.1必须按设计图纸和厂家安装说明书进行施工，禁止擅自修改图纸，如有改动，必须征得有关部门同意，并且改动图纸做好记录。3.5.2施工前要检查所需设备、材料的质量及数量是否符合安装规定。3.5.3严格按照安装验收规范进行施工。3.
