广东某小区高层商住楼桩基础工程静压桩基施工方案.doc

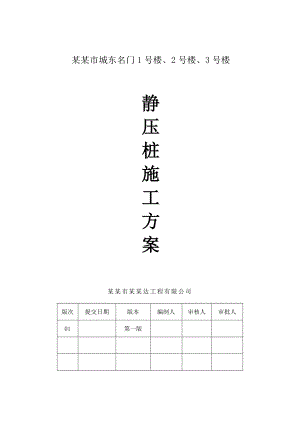

某某市城东名门1号楼、2号楼、3号楼静压桩施工方案某某市某某达工程有限公司版次提交日期版本编制人审核人审批人01第一版目 录第一章 编制说明- 2 -一、编制说明- 2 -二、编制依据- 2 -第二章 工程概况与设计要求- 2 -一、基本概况- 2 -二、设计概况- 3 -第三章 工程地质、场地情况及工程条件- 3 -第四章 主要工程量- 4 -第五章 施工部署- 5 -一、施工准备- 5 -二、管理机构、劳动力、材料及机械计划- 6 -第六章 主要施工方法及技术措施- 7 -一、操作工艺和施工要点- 7 -二、技术措施- 8 -第七章 质量控制措施- 9 -一、测量控制- 9 -二、材料（管桩）控制- 9 -三、存档资料控制- 9 -四、质量通病的控制- 9 -第八章 工程质量保证措施- 10 -一、建立质量保证体系- 10 -二、质量保证措施- 10 -第九章 安全生产、节约措施- 11 -一、安全生产管理体系- 11 -二、施工安全措施- 11 -三、施工现场消防防火措施- 12 -四、节约措施- 13 -第十章 文明施工措施- 13 -一、文明施工措施- 13 -二、卫生及安全保卫措施- 13 -第十一章 现场安全用电及技术措施- 14 -一、施工用电设计- 14 -二、安全用电措施- 14 -第十二章 工程进度保证措施- 16 -附件：- 16 -第一章 编制说明一、编制说明本静压桩基施工方案是根据华城东名门（1-3号楼）及地下车库商住楼工程的桩基础工程设计图纸及地质资料编制的指导施工的文件，针对本工程特点，结合我公司多年施工经验和现有技术力量、机械设备、劳动力、资金等优势，对本施工部署、施工准备、工期进度、施工技术措施、质量安全、文明施工及编制施工组织设计，力求做到合理、具体、可行、在规定的30个工作工期内完成承包内容，且确保工程质量优良、安全达标，创造文明工地，让业主满意。二、编制依据1、某某市建筑设计院设计的桩基础工程设计施工图2、城东名门（1-3号楼）及地下车库商住楼工程桩基础工程合同3、城东名门（1-3号楼）及地下车库商住楼工程场地岩土工程勘察报告资料4、预应力混凝土管桩基础技术规程DBJ/T15-22-985、广东省及市建设主管部门的有关政策和文件规定6、建筑施工安全检查7、我公司长期的建筑施工经验第二章 工程概况与设计要求一、基本概况拟建城东名门（1-3号楼）及地下车库商住楼工程，由某某市富合企业发展有限公司投资兴建，某某市建筑设计院设计出图，由某某市华晨建设监理咨询有限公司监督管理，由某某市某某达工程有限公司承建。本工程总建筑面积为M2，地下室面积为15952.9M2，地下1层，地上建筑层数18层，建筑总高度为58.8M，建筑工程等级二级（地下室部分耐火等级为一级），设计使用年限50年，抗震设防烈度七度，剪力墙为二级，框架为三级。根据设计要求，本工程基础桩采用A预应力管桩，质量必须符合广东省预应力混凝土管桩基础技术规程的规定，桩身砼强度等级为C80。采用ZYC-680型静力压桩机在自然地面上进行施工。二、设计概况本工程桩基础采用静压预应力管桩，地下室的桩为A型、桩径=400MM、桩壁厚H=95MM，桩身混凝土等级为C80，单桩承载力400桩为1400KN；桩的最大压桩荷载不小于2800KN，桩的试验荷载为2800KN，预计桩长为9-22M；图中“FCT*”的桩为抗拔桩，400桩抗拔特征值为300KN，试验荷载为700KN，桩端持力层为强风化花岗岩，设计要求桩端进入持力层的深度为不小于800mm。1栋的桩分为二种规格，一种为A型、桩径=400MM、桩壁厚H=95MM，桩身混凝土等级为C80，单桩承载力400桩为1400KN；桩的最大压桩荷载不小于2800KN，桩的试验荷载为2800KN；一种为A型桩、桩径=500MM、桩壁厚H=125MM，桩身混凝土等级为C80，单桩承载力为2400KN，桩的最大压桩不小于4800KN，桩的试验荷载为4800KN，预计桩长为9-22M，图中“FCT*”的桩为抗拔桩，500桩抗拔特征值为450KN，试验荷载为900KN；400桩抗拔特征值为300KN，试验荷载为700KN，桩端持力层为强风化花岗岩，设计要求桩端进入持力层的深度为不小于800mm（500桩为1000）。2栋的桩分为二种规格，一种为A型、桩径=400MM、桩壁厚H=95MM，桩身混凝土等级为C80，单桩承载力400桩为910KN；桩的最大压桩荷载不小于2800KN，桩的试验荷载为1820KN；一种为A型桩、桩径=500MM、桩壁厚H=125MM，桩身混凝土等级为C80，单桩承载力为1600KN，桩的最大压桩荷载不小于4800KN，桩的试验荷载为3200KN，预计桩长为9-22M，桩端持力层为强风化花岗岩，设计要求桩端进入持力层的深度为不小于800mm（500桩为1000）。3栋的桩为A型、桩径=500MM、桩壁厚H=125MM，桩身混凝土等级为C80，单桩承载力500桩为1600KN；桩的最大压桩荷载不小于4800KN，桩的试验荷载为3200KN；带（*）桩=500单桩承载力为2400KN，桩的最大压桩荷载不小于4800KN，桩的试验荷载为4800KN，预计桩长为10-14M；桩端持力层为强风化花岗岩，设计要求桩端进入持力层的深度为不小于1000。 第三章 工程地质、场地情况及工程条件场地处于珠江三角洲平原，属珠江三角洲平原地貌单元。拟建场地为商住区，原为耕地等，经人工回填土平整，地形较平坦，场地地面标高5.768.03m。场地地形平坦，无基岩出露。根据某某地区的区域地质资料，区域上在场地附近有五桂山北麓断裂带，根据勘探成果，在钻孔控制范围内仅见基岩的风化裂隙发育，未见断裂构造。根据钻探揭露，场地内地层由上至下分别为：1、 人工填土层（Qml），（1）素填土：呈浅黄色、灰黄色、棕红色，稍湿-饱和，松散，由粘性土及风化岩碎石、角砾组成。局部夹有杂填土，含建筑垃圾。钻孔揭露，土性为粉质粘土组成的素添土（局部为杂填土），褐红色，松散，欠压实，层厚3.9011.50m；2、冲积层（Qal）（2-1）淤泥质土：呈深灰色，饱和，流塑，含较多木屑，土质不均匀。属高压缩性土，层厚0.602.00m；（2-2）粉质粘土：呈灰黄色、灰白色，很湿，可塑，含较多的砂质，土质不均匀。属中压缩性土，层厚0.507.10m；（2-3）砾砂：呈浅黄色、灰白色，饱和，稍密-中密，分选性差，颗粒成份为石英，亚圆形、圆形。层厚1.205.80m。4、残积层（Qel）为花岗岩风化残积土，根据其特征可分为两个亚层。分述如下：（3-1）粘性土：呈棕红色、浅黄色、灰黄色，很湿，可塑。为花岗岩风化残积土。属中压缩性土。层厚0.403.00m。（3-2）粘性土：呈棕红色、浅黄色、灰黄色，湿，硬塑。为花岗岩风化残积土。属中压缩性土。层厚0.406.30m。4、基岩层场地下伏基岩为燕山期（），岩性为花岗岩中、粗粒结构，块状构造，由长石、石英、云母等矿物组成。根据岩石风化程度的差异可分为全风化带、强风化带、中风化带、微风化带。（4-1）全风化带：呈浅黄色、灰黄色，呈坚硬土状，岩芯土柱状。为极软岩，岩体基本质量等级为V级。层厚0.405.50m。（4-2）强风化带：呈褐黄色，呈半岩半土状，岩石风化强烈，岩质软。底部岩芯碎块状，碎块稍硬。为软岩，岩体基本质量等级为V级。层厚0.509.80m。（4-3）中风化带：呈浅肉红色、浅红色、肉红色略带灰白，中粗粒结构，块状构造，岩芯块状-微不足短柱状，岩体较破碎，岩质较硬。为较硬岩，岩体基本质量等级为IV级。层厚0.904.00m。（4-4）微风化带：呈肉红色，岩芯短柱状-长柱状，节理裂隙稍微发育，岩质坚硬。为坚硬岩，岩体基本质量等级为I级。层厚1.403.10m。第四章 主要工程量某某市城东名门1号楼、2号楼、3号楼的基础工程，根据设计图纸，主要工程量详见“主要工程量表”：部位管桩型号数量 桩长备注地下室400373根922 m1栋400141根922 m500292根922 m2栋40045根922 m500497根922 m3栋500441根1014m合计1789根第五章 施工部署一、施工准备1、组建由项目经理为核心，功能健全的项目经理部；2、项目技术负责人组织所有施工人员熟悉施工图，学习规范并会同设计单位、质检站、现场监理等部门进行图纸会审，编制切实可行的施工方案；3、在现场外联系施工人员生活用房、材料库房、现场办公室、值班室、机修房等。安置现场内接驳工地用水、用电等临时设施；4、落实原材料并根据需要组织原材料进场，并按规定送检。项目经理项目技术负责人项目副经理技术组经营预算物资组工程组质安组计量测量试验内业技术安全员质量员机械材料供应工长调度劳资管理架构图5、根据工程进度计划，组织各工种工人进场。进行用工安全质量纪律教育，并办理签字手续。开工前和每批工人进场前，由项目技术负责人和安全负责人分别向施工工人员进行技术安全交底。内容包括图纸交底，施工组织设计交底、施工技术、设计变更安全措施交底等。技术交底采用三级制，即项目技术负责人一工长一班组长。项目技术负责人向工长进行交底必须细致、齐全、并结合具体操作部位，关键部位的质量要求，讲解操作要点和注意事项。工长接受交底后要认真反复地向操作班组进行交底。班组长在接受交底后，应组织工人进行认真讨论，充分领会施工要点，保证按要求完成施工任务。6、按建设单位提供的坐标，准确放出各桩位线，并经监理，甲方、乙方共同核验。二、管理机构、劳动力、材料及机械计划1、施工管理机构本工程实行项目法施工，组建由项目经理负责的具体各种职能的项目经理部，实施项目经理负责制，项目管理责任制，项目成本核算制。项目经理对施工全过程的工程进度、工程质量，安全生产、施工方法，项目核算等全面负责，严格遵守国家规范和规定组织施工。本工程的管理机构见“管理机构图”。项目部管理人员及基层职责见“工程管理机构表”。工程管理机构表：姓名职务备注吴昊焜项目经理黄拱波项目副经理陈少团技术负责人黄悦波施工员蔡如峰施工员严伟生施工员黄伟章测量员林育涛质量员陈均楷安全员蔡启璇资料员2、劳动力计划根据现场布置两台ZYC-680型静力压桩机施工，并配备16人进行操作机械。人员配备见“主要劳动力计划表”：序号工种人数
