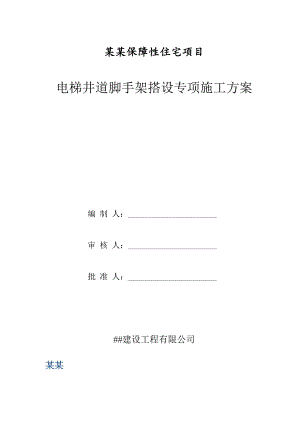

广东某框剪结构保障性住房项目电梯井道脚手架搭设专项施工方案.doc

某某保障性住宅项目电梯井道脚手架搭设专项施工方案编 制 人：_审 核 人：_批 准 人：_#建设工程有限公司某某目 录第一章 编制依据2第二章 工程概况2第三章 使用材料和材料质量要求4第四章 搭设方法及要求5第五章 计算6第六章 脚手架搭设的安全技术措施7第七章 施工作业的安全技术措施8第八章 脚手架拆除的安全技术措施8第九章 文明施工要求8 第一章 编制依据1、某某保障性住宅设计图纸、招投标文件及相关资料；2、根据本工程特点、施工现场实际情况、施工环境、施工条件和自然条件等综合因素的分析；3、本公司现有的劳动力、技术、机械设备能力和施工管理经验、材料使用计划；4、ISO9001：2000质量管理体系、ISO14001：1996环境管理体系、OHSAS18001：1999职业健康安全管理体系；5、本方案主要依据（并不限）以下技术标准及验收规范：（1）建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011JGJ130-2011（2）建筑施工安全检查标准（JGJ59-99）（3）建筑施工高处作业安全技术规范（JGJ80-91）（4）钢结构设计规范（GB50017-2003）（5）钢结构工程施工质量验收规范（GB50205-2001）（6）混凝土结构设计规范（GB 50010-2002）第二章 工程概况本工程位于深圳市龙华新区观澜街道高新技术产业园华山街西北侧，由深圳市富士投资（集团）有限公司投资兴建的保障性住宅，该项目由深圳市华筑工程设计有限公司设计，深圳市全安建设监理有限公司监理，联建建设工程有限公司总承包承建。总建筑面积约平方米，其中地上建筑面积约平方米，地下建筑面积约31638平方米。本工程地下一层为停车库,地下二层战时为二等人员掩蔽所，平时为停车库；一类建筑，耐火等级一级，地上一层为商业及架空层，塔楼包括:5座住宅,一栋幼儿园，塔楼分别为A座、B座、C座、D座、E座，AE座为一类高层，耐火等级均为一级，住宅高度为地上34层，A 、B座高度为97.95米、C座高度为98.00米、D座高度为98.00米、E座高度为98.00米；幼儿园为多层建筑，为二类建筑耐火等级二级，三层层高，高度为10.8米。本项目抗震设防烈度按七度设防，建筑设计使用年限为50年。居住户数1353户，居住人数4330人。本工程的设计使用年限为50年，结构安全等级为二级。框剪结构，围护结构为加气砼砌块和钢筋砼外墙。裙楼和塔楼基础采用人工挖孔桩、冲孔灌注桩，幼儿园采用独立基础。地下室底板厚度400mm，承台厚度1100mm、1800mm；幼儿园独立基础厚度500800不等。地下室底板(含承台地梁)砼标号C30P8。墙柱混凝土标号：地下室塔楼范围外为C40，塔楼三层及以下为C60；四层七层C50；八层十一层为C45；十二层十五层为C40；十六层十九层为C35；二十层及以上为C30，幼儿园为C30。梁板混凝土标号：地下室底板C30，地下一层C35，地下室顶板C35；塔楼范围内二层 C60，塔楼范围外二层C30；三层三十四层C30；塔楼屋面C30；出塔楼屋面C25。本工程塔楼外墙为面砖饰面，一层商业外墙为石材饰面；室内水泥砂浆墙面，水泥砂浆地面。屋面为挤塑聚苯板，防滑地砖上人屋面。该工程合同开工日期2013年7月28日，竣工日期为2016年1月16日，工期700天。工程造价约40000万元。本工程各栋层高、功能、建筑檐口高度详见下表：位 置层 号层高(m)功 能电梯部位屋面高度某某保障性住宅地下室-2层4.05（结构）人防、车库、设备房-1层4.00（结构）塔楼A座首层5.95大堂、商业H97.95m2-34层2.80住宅B座首层5.95大堂、物业H97.95m2-34层2.80住宅C座首层7.15大堂、物业H98.00m2-34层2.80住宅D座首层7.20大堂、商业H98.00m2-34层2.80住宅E座首层7.20大堂、商业H98.00m2-34层2.80住宅本工程共设15部电梯，其中A座2部客梯（1DT1、1DT2）、1部消防梯(1XDT3)；B座2部客梯（2DT1、2DT2）、1部消防梯(2XDT3)；C座2部客梯（3DT1、3DT2）、1部消防梯(3XDT3)；D座2部客梯（4DT1、4DT2）、1部消防梯(4XDT3)；E座2部客梯（5DT1、5DT2）、1部消防梯(5XDT3)。电梯井内结构净空尺寸均为2200mm*2200mm。A座电梯内净高：10.40m（地下）+100.25m（地上）=110.65m、B座电梯内净高：10.40m（地下）+100.25m（地上）=110.65m、C座电梯内净高：11.25m（地下）+100.30m（地上）=111.55m、D座电梯内净高：11.40m（地下）+100.30m（地上）=111.70m、E座电梯内净高：12.10m（地下）+100.30m（地上）=112.40m。电梯井内脚手架用钢管进行分段搭设，分段位置用16a工字钢做脚手架底座，第1段：从地下室底板至2层楼面，搭设高度15.95m17.0m；第2段：213层楼面，搭设高度30.8m，在8层楼面卸荷一次；第3段：1323层楼面，搭设高度28m，在18层楼面卸荷一次；第4段：2332层楼面，搭设高度25.2m，在27层楼面卸荷一次；第5段：32层楼面至电梯井道顶，搭设高度20m，在34层楼面卸荷一次。第三章 使用材料和材料质量要求1、钢管（包括立杆、横杆）搭设脚手架的钢管应采用现行国家标准直缝电焊钢管GB/T13793或低压流体输送用焊接钢管GB/T3092中规定的3号普通钢管，其质量符合现行国家标准碳素结构钢GB/T700中Q235A钢的规定，每根钢管的最大质量不应大于25kg。新用的钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管要有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸试验方法GB/T228的有关规定，质量和钢管外径、壁厚、端面等的偏差应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011的有关规定，必须涂有防锈漆。旧钢管表面锈蚀深度、和钢管的弯曲变形应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011的有关规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重部位横向截断取样检查，当锈蚀深度超过规定值时不得使用。钢管上严禁打孔。2、扣件扣件为可锻铸造扣件，其材质应符合建设部钢管脚手扣件标准GB15831的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧扭力矩达65N·m时不得破坏。旧扣件在使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。新、旧扣件均应进行防锈处理。3、型钢水平支撑16#型钢，其钢材强度等级为Q235-A，型号见材料表，水平梁悬挑梁所使用的钢材必须表面平整，无锈蚀。截面有足够的抗弯抵抗距，在满载条件下其挠度变形应满足相应设计要求。4、钢丝绳卸荷采用6×19+116纤维芯钢丝绳（公称抗拉强度1570MPa）及配套绳夹、花篮螺栓（许用荷载不低于吊环的承载力）紧固。5、脚手板脚手板采用旧模板拼装严密。6、大眼安全网（防护）要有出场合格证，不得使用已经腐乱的安全网，当对质量有怀疑时，要做冲击破坏试验。第四章 搭设方法及要求1、根据各栋室内电梯的分布情况及电梯井道高度，电梯井内脚手架用钢管进行分段搭设，分段位置用16#工字钢做脚手架底座，第1段：从地下室底板至2层楼面，搭设高度15.95m17.0m；第2段：213层楼面，搭设高度30.8m，在8层楼面卸荷一次；第3段：1323层楼面，搭设高度28m，在18层楼面卸荷一次；第4段：2332层楼面，搭设高度25.2m，在27层楼面卸荷一次；第5段：32层楼面至电梯井道顶，搭设高度20m，在34层楼面卸荷一次。2、在各栋2层楼面、13层楼面、23层楼面、32层楼面位置搁置2根160×63×6.5槽钢，槽钢中距墙边250mm，槽钢长度比电梯井内净尺寸每边大200mm，槽钢面距墙250mm位置焊接4根25钢筋长300mm，电梯井内钢管脚手架立杆套于钢筋上。3、电梯井内结构净空尺寸均为2200mm*2200mm，所以每个面立2根钢管，即4根立杆即可，立杆距墙边均为250mm。4、电梯井内脚手架小横杆略短于电梯井100200左右，小横杆均有一侧顶到墙边，并单双层之间交替进行，保证脚手架稳定性，小横杆步距1800。5、电梯井内脚手架根据楼层，每层平楼面标高处，用木枋搁置在钢管小横杆上，面用旧模板拼装严密，用铁钉钉牢固，进行封闭防护，木枋用铁丝与小横杆绑扎牢固。6、电梯井防护门用钢筋焊接制作，电梯剪力墙模板拆除后安装固定牢固，高度1500，在防护门上刷红白间隔的油漆，挂醒目标志牌，白天设警示牌，电梯井门边1m范围内不准堆放材料和停放机具。防护门下部安装200mm高挡脚板。7、卸荷采用6×19+116纤维芯钢丝绳（公称抗拉强度1570MPa）及配套绳夹、花篮螺栓（许用荷载不低于吊环的承载力）紧固，在卸荷上一楼层剪力墙内预埋20园钢筋吊环，锚固长度29d。吊环大样图详见下图：8、电梯井门前安装低压灯泡。9、脚手架的拆除程序应遵守由上而下、先搭后拆的原则，即先拆安全防护，而后拆小横杆、立杆等。第五章 计算选第二段电梯井架子高度进行型钢计算，搭设高度30.8m，宽度2200mm。一、荷载计算：立杆（0.0384KN/m）4×30.8×0.0384=5.15KN横杆19×4×2.1×0.0384=6.13KN扣件（0.015KN/只）0.015×8×19=2.28 KN脚手板重量q1(kN/ m2)1.80×2.2×2.35×5=59.93KN施工荷载q(kN/m2)3×2.2×2.35=17.98KN合计91.47KN活荷载：施工人员及设备荷载：2.5KN/ m2×2.2×2.35=15.0KN。荷载组合：恒荷载分项系数1.2，活荷载分项系数1.4，考虑到钢管壁厚、底不均匀性，给予总荷载1.15的安全系数，则总荷载为：F=1.15×（1.2×91.47+1.4×15）150.38KN本工程共有4根钢管立于16#型钢上，每根立杆的受力为150.38/4=37.6KN，型钢自重为17.24Kg/m，荷载化为线均布荷载为q=1.2×17.24×9.8/1000=0.2KN/m。型钢计算简图如下： 16#型钢截面参数为：I=mm4 W=mm3二、抗弯强度验算： M=ql2/8+Fa=0.2×2.552/8+37.6×0.5=18.9KN.m=N.mm M/W=/=175.6N/mm2<215N/mm2（型钢表查）三、抗扰度验算：I=mm4
