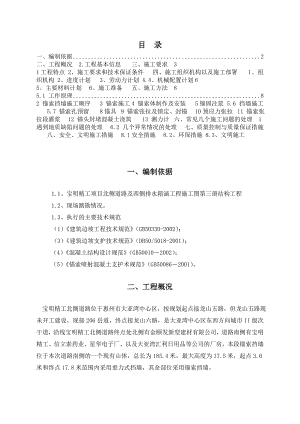

广东某道路排水箱涵工程锚索挡墙护坡施工专项方案.doc

目 录一、编制依据2二、工程概况2.工程基本信息三、施工要求31工程特点2、施工要求和技术保证条件四、施工组织机构以及施工部署1、组织机构2、进度计划3、劳动力计划4.4、机械配置计划65、主要材料计划6、施工准备五、施工方法85.1 工作原理82 锚索挡墙施工顺序3 锚索施工4 锚索体制作及安装5锚固注浆5.6 挡墙施工5.7 锚索孔预留8锚具9 锚索张拉及锁定、封锚10预应力张拉11 锚索张拉段灌浆12 锚头封堵混凝土浇筑13 测力计六、常见几个施工问题的处理1遇到地质缺陷问题的处理6.2 几个异常情况的处理七、质量控制与质量保证措施八、安全、文明施工措施8.1安全措施8.2、环保措施8.3、文明施工 一、编制依据1.1、宝明精工项目北侧道路及西侧排水箱涵工程施工图第三册结构工程1.2、现场踏勘情况。1.3、执行的主要技术规范（1）建筑边坡工程技术规范（GB50330-2002）；（3）建筑边坡支护技术规范（DB50/5018-2001）；（4）混凝土结构设计规范（GB500102002）；（5）锚索喷射混凝土支护术规范（GB500862001）。二、工程概况 宝明精工北侧道路位于惠州市大亚湾中心区，按规划起点接龙山五路，但龙山五路现未开工建设，现接206县道，终点接龙山六路，是大亚湾中心区东西方向城市II级次干道，沿线宝明精工北侧道路终点处北侧有金颐发新型建材有限公司，道路南侧有宝明精工、信立泰药业、星华电子厂、以及大亚湾汇利日用品等公司的厂房。本段锚索挡墙位于本次道路南侧的一个现有山体，总长为185.4米，最大高度为17.5米，起点3.6米和终点17.8米范围内采用重力式挡墙，其余部位采用锚索挡墙。 2.1.工程基本信息2.1工程名称：宝明精工项目北侧道路及西侧排水箱涵工程2.2工程地点：惠州市大亚湾经济技术开发区西区2.3承包范围：包括路灯工程、道路工程、管道排水工程、绿化工程等施工图纸内工程。2.4 建设单位：惠州市大亚湾经济技术开发区公用事业管理局2.5 设计单位：中国市政工程中南设计研究总院2.6 监理单位：广东建发工程管理有限公司2.7 施工单位：惠州市建筑工程总公司 三、施工要求 3.1工程特点 （1）本区域挡墙采用锚索支护，垂直式钢筋混凝土挡墙施工； （2）锚索挡墙开挖应采用逆作法施工，竖向自上而下，平面分段跳槽式开挖，严禁无序大开挖、大爆破作业，如需要爆破施工，由有专业资质的爆破施工队伍进行专业爆破施工，爆破方案需审批后方能执行。 （3)本区域边坡开挖为不放坡开挖，自上而下分段施工，根据设计施工图纸，本区域锚索挡墙分为两种情况施工。当边坡高度小于7.0米时，自上而下采用三根4×7Ø5预应力锚索，锚固段为20米。当边坡高度大于7米小于17.5米时，自上而下离边坡顶1米计，每2.5米设置一根4×7Ø5预应力锚索，锚固段为25米，设计值均为320米。 （4）在边坡顶离边坡边5米处设置40×25×5的截水沟，防止山洪水冲刷边坡，导致边坡坍塌。同时在挡土墙面板底部设计排水沟，利于迅速排水，防止由于积水造成的不利影响。 （5）本挡墙每隔2.5米设置一根肋柱，每隔15米设置一条宽度为1米的变形缝。 （6）锚索均为一孔4束，单孔设计预应力320kN，锁定应力为320kN（含10%超张拉），锚索孔不小于130mm,应采用130钻孔，与水平面下倾角30°。锚索均采用4根15.24mm高强度、低松弛钢绞线制作，其抗拉强度不得低于1860Mpa，自由段采用塑料套管隔离防护，裸露部分需作防腐处理，全孔范围内采用M30 水泥砂浆（内掺适量微膨胀剂）灌注，水灰比宜为0.380.45，注浆压力0.60.8 Mpa,锚头C30砼封闭。 （7）锚头采用HVM15系列锚具进行锚固，锚索防腐采用I即防护构造，头部设置Ø60PVC套管，套内充满黄油。 （8）本段锚索支护工程工程量巨大，施工工序复杂多样，在高边坡上作业，施工工作面大，属高空作业，危险系数大，安全防治工作难度大。 （9）施工场地布置，施工安全管理、工程质量控制工作、施工前后工序组织安排等是本工程施工管理的关键。 （10）本工程边坡多强风化凝灰质砂岩，石方开挖不得采用控制爆破而必须采用静态爆破方法。需用凿岩机破碎分段开挖，进行静态爆破时，需有专业爆破队伍进行施工爆破，相关爆破方案需经审批方可执行。（11）经常出现不可预测的突发事故，工程质量难以控制，同时来不及采取任何安全防患措施。（12）从外观地形地貌很难判断高边坡是否稳定。3.2、施工要求和技术保证条件（1）施工要求：工程责任明确，高度重视，落实到位，不能把防护当做附件工程。施工技术交底到位。（2）技术保证条件：施工总的原则：开挖一级、防护加固一级；逐级开挖，逐级防护。对高边坡地下水足够重视，完善综合排水设施。施工开挖过程中随时进行地质核查，对边坡稳（滑坡）定性进行施工监测。发现实际地质情况与设计不符时，或地质有异常变化是，立即通报有关部门。施工前在现场条件下对每坡面不小于2根锚索做严格的抗拔力试验。路基开挖后的边坡如不能及时防护，在坡面上覆盖塑料薄膜，避免雨水冲刷坍塌。四、施工组织机构以及施工部署 4.1、组织机构 拌和及混凝土框格梁组锚杆制、安、张拉压浆组钢筋及电焊组锚索锚杆钻孔组质检员：游仕忠安全员：崔守义项目经理部分管该工作人员贺代勇经理部相关人员：施 工 员：梁伟春 试验工程师：宋晓辉环保安全师：陈润明 测量工程师：易享书 4.2、进度计划 计划于2011年9月20日开工，2011年4月4完工，工期180天（日历天）。4.3、劳动力计划管理人员技术与施工人员专职质检安检员拌和及框格梁组锚索制安张拉组钻孔组制浆压浆组钢筋及电焊工合计11181268441特种作业人员：电工2人，焊工2人，张拉工8人，注浆工4人，钻孔工3人。4.4、机械配置计划 项次机械设备名称规格型号单位数量备注1强制式拌和站350L座22发电机100KW台13发电机36KW台24快速卷扬机JK0.30.5t55交流电焊机BX-500台86卷扬机05m³台4提砼用7钢筋调直机7.5KW台68钢筋弯曲机7.5KW台79钢筋切断机7.5KW台410轻便风动小型钻机XZ30台5直径13cm11空压机YW-9/7台512挤压式灰浆泵UBJ1.8台5注浆用13压浆机UBJ100B台314轻型张拉穿心式千斤顶YCW60B台615张拉油泵ZB4-500台616砂轮切割机400型台317试验检测仪器套118测量仪器莱卡套119履带式凿岩机台220自卸汽车台54.5、主要材料计划项次材料名称规格型号单位数量备注1锚索715钢绞线m512402 锚孔D130m131313锚具HVM15系列个4084钢垫板 300×300×20个4085钢绞线导向锚个4086托架个68517浆砌片石M³1008砼预制块M³59墙面绿化18124.6、施工准备4.6.1临建工程1）、临时用水：施工用水利用施工用水2）、临时用房：生活采用活动板房，建立必备的值班室、工具房等。3）、临时道路：通过修建的纵向施工便道到达防护工程施工的各个地段。4）、临时排水措施：施工前开挖排水沟和截水沟, 排水沟和截水沟组成临时排水系统，把山坡上的水流通过截水沟引入排水沟中，尽量避免水流冲刷边坡。4.6.2、施工准备1）、试验准备：锚索材料性能试验、钢筋性能试验；粗、细集料性能试验；砂浆、砼配合比试验。锚杆材料按规定逐批进行检验，锚杆要在工地加工车间制作，并试装配，以确保质量。2）、施工测量放样：防护工程施工紧跟路堑开挖施工进行，根据路堑设计开挖坡面，放出边坡平台位置。五、施工方法5.1 工作原理 预应力锚索是通过对锚索施加张拉力以加固岩土体使其达到稳定状态或改善内部应力状况的支挡结构，锚索是一种主要承受拉力的杆状构件，它是通过钻孔及注浆体将钢绞线固定于深部稳定地层中，在被加固体表面对钢绞线张拉力产生预应力，从而达到施加固体稳定或限制其变形的目的。5.2 锚索挡墙施工顺序（1）做好地表截、排水设施后，山体边坡自上而下分层开挖，每一分层高度23m。（2）每一层开挖完毕后，立即施工坡面锚索：定位、造孔、锚索安装、灌浆，然后进行下一工序施工。（3）每一级坡面锚索施工完毕后，应立即进行施工放线，定位肋柱位置，绑扎制作钢筋肋柱钢筋，以及挡墙钢筋，支模板，现浇钢筋砼挡土墙。（4）锚索框架梁加固时，按相关技术要求对锚索进行张拉。（5）每一级全部施工完毕后，进入下一分级循环，在进行绑扎肋柱和挡墙钢筋时，应注意预留下一层面的钢筋，以变搭接。5.3 锚索施工预应力锚索施工按钻孔、编索、灌浆、预应力张拉、封锚五大主要工序依次进行。预应力锚索施工流程：施工准备锚孔钻造锚索制安锚孔注浆框架梁施工锚孔张拉锁定验收封锚。其主要施工环节有两个：一是锚孔成孔，锚孔成孔的技术关键是如何防止孔壁坍塌、卡钻；二是锚孔注浆，注浆的技术关键是如何将孔底的空气、岩（土）沉渣和地下水体排出孔外，保证注浆饱满密实。锚索锚孔孔径为130mm，锚索材料采用高强度低松弛15.2的预应力钢绞线，钢绞线强度Rb1860MPa，张拉控制应力为320KN；并采用与其配套的锚具系列，锚孔内灌注M35水泥（砂）浆，水泥采用PO42.5级普通硅酸盐水泥。施工准备检查复核，监理工程师确认锚索孔定位测量造 孔清 孔检查复核，监理工程师确认材料机具检测水泥沙浆准备下 锚锚索及导向帽准备检查复核，监理工程师确认内锚固段注浆水泥沙浆待强张 拉检测，监理工程师确认超张拉索定检测，监理工程师确认张拉段注浆外锚头处理外锚头准备 图1 预应力锚索施工工艺流程图5.3.1施工放样根据各工点工程立面图，按设计将锚孔位置准确测放在坡面上。如遇既有刷方坡面不平顺或特殊困难场地时，需经设计监理单位认可，在确保坡体稳定和结构安全的前
