广东某高层小区屋面飘板模板工程专项施工方案.doc

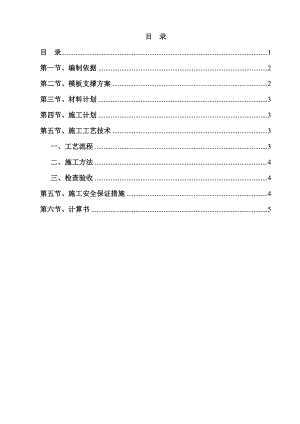

目 录目 录1第一节、编制依据2第二节、模板支撑方案2第三节、材料计划3第四节、施工计划3第五节、施工工艺技术3一、工艺流程3二、施工方法4三、检查验收4第五节、施工安全保证措施4第六节、计算书5第一节、编制依据1、木结构设计规范GB 50005-2003；2、建筑结构荷载规范GB 50009-2001；3、钢结构设计规范GB 50017-2003；4、建筑施工高处作业安全技术规范JGJ 80-91；5、建筑施工扣件式钢管脚手架安全技术规范JGJ 1302011；6、建筑施工模板安全技术规范JGJ 162-2008；7、建筑施工安全检查标准JGJ59-2011；8、危险性较大的分部分项工程安全管理办法（建质200987号）；9、 嘉逸园二期高层工程施工组织设计和全套施工图纸；第二节、模板支撑方案本工程模板支撑方案针对屋面飘板设计，搭设方案如下图： 注：剪力墙位置、双飘板及满堂红脚手架位置飘板做法另详见附图。（一）施工管理要求：1、施工前，由项目部技术负责人组织班组以及其他技术人员认真熟悉图纸，并根据图纸编制切实可行的施工方案，本方案由企业技术负责人审批后报监理单位审批，经审核通过后方可实施。2、专项方案实施前，编制人员或项目技术负责人应当向现场管理人员和作业人员进行安全技术交底。3、项目管理人员负责对专项方案实施情况进行现场监督和按规定进行监测。发现不按照专项方案施工的，马上要求其立即整改；发现有危及人身安全紧急情况的，马上组织作业人员撤离危险区域。（二）施工技术要求：1、混凝土浇筑要求：墙柱混凝土要与梁板混凝土分开浇筑，不可以一次性浇筑，模板安装完成后先进行墙柱砼浇筑，墙柱浇筑两天后才可以进行屋面梁板砼浇筑。浇筑混凝土输送泵管不能与飘板模板支撑架连接，也不能与外架连接。2、模板堆放和吊装要求：不允许在飘板范围内堆放和吊装材料，材料用塔吊吊装堆放在外墙边线内，安装飘板模板需用的材料采用人工搬运到安装位置，不能集中堆放在飘板模板支架上。3、架体要按图所示与梁及墙体拉顶牢固，斜撑要采用双扣件连接。4、其他要求参照本工程模板专项方案。 第三节、材料计划根据施工图纸和施工组织设计要求，由木工班组长先提出所需各种材料计划，如模板、方木、钢管架、扣件及顶托等，之后材料人员根据材料计划及施工现场进度计划提前将所需材料进场，并带有质量合格证。第四节、施工计划按施工总进度计划安排。第五节、施工工艺技术一、工艺流程板支架：搭支架 测水平摆主梁 调整楼板模标高及起拱 铺模板 清理、刷油 检查模板标高、平整度、支撑牢固情况。梁支架：弹梁轴线并复核 搭支模架调整托梁摆主梁 安放梁底模并固定 梁底起拱 扎梁筋 安侧模 侧模拉线支撑 复核梁模尺寸、标高、位置 与相邻模板连固。二、施工方法 具体施工方法参照本工程模板工程施工方案和外脚手架施工方案要求时行操作。三、检查验收1、模板支撑系统搭设前，由项目技术负责人组织对需要处理或加固的地基、基础进行验收，并留存记录。2、模板支撑系统的结构材料要按要求进行验收、抽检和检测，并留存记录、资料。3、对进场的承重杆件、连接件等材料的产品合格证、生产许可证、检测报告进行复核，并对其表面观感、重量等物理指标进行抽检。4、对承重杆件的外观抽检数量不得低于搭设用量的30%，发现质量不符合标准、情况严重的，要进行100%的检验，并随机抽取外观检验不合格的材料（由监理见证取样）送法定专业检测机构进行检测。5、模板支撑系统应在搭设完成后，由项目负责人组织验收，验收人员应包括项目安全、质量、施工人员，监理单位的总监和专业监理工程师。验收合格经施工单位项目技术负责人及项目总监理工程师签字后，方可进入后续工序的施工。第五节、施工安全保证措施 按照本工程模板工程专项方案的安全保证措施执行。第六节、计算书本工程重点是要对三角形钢管悬挑支撑进行计算，本计算按1400飘板模板支撑体系进行计算: 在竖向荷载作用下，计算简图如下 1、上图所示竖向荷载P1、P2由脚手架立杆所传，其中P1、P2按6KN（按两倍安全系数）取值计算，作用在三角形钢管悬支撑上各个杆件内力和各个支点的支座反力计算如下：（1）三角形钢管悬支撑的各杆件轴力：NDE 6.00×(0.702+3.102)0.5/3.106.15 kN；NCE 6.00×(0.70+1.30)2+（3.10+1.5）20.5/（3.00+1.5）6.56 kN；NBC 6.00×(0.70+1.30)/ (3.10+1.5)2.6 kN；NAD 6.00×0.70/3.10+2.63.95 kN；（2）三角形钢管悬支撑的各支点的支座反力：RAH(拉力)3.95kN；RDH(压力)3.95kN；RDVP1+P28.00kN。2、三角形钢管悬支撑中水平杆ABC中的力，除由P1、P2产生的轴力NAB外，还有P1、P2产生的压屈剪力NV和风荷载引起的水平力NW。（1）由P1、P2产生的压屈剪力NV： Nv=Pi/(85)=8/(85×0.186 )= 0.5 kN； =(3100.0002+700.0002)0.5/(1.590×10)=197；式中 为立杆稳定系数，根据查表得 = 0.186 。（2）风荷载引起的NW：计算风荷载 qw=1.4×(0.7×z×s×Wo) =1.4×(0.7×0.740×1.128×0.550)×1.000 =1.350 kN/mLa-连墙件横向距离,取1.00 m；以连墙杆作为支点，在风荷载作用下，按四跨连续梁计算，边支座反力：R =0.393×qw×L=0.393×1.350×3.10= 1.640 kN；L-连墙件竖向距离,取 3.10 m；风荷载给三角悬挑脚手架水平杆的力NW计算：NW2R=3.28 kN。3、三角悬挑的杆件和节点设计（1）水平杆AD 轴拉力NADNAD+NV+NW= 3.95+0.50+3.28= 7.73kN；钢管的拉应力： NAD /A= 7.73×103/(4.240×100) =18.23 N/mm2；AB杆的拉应力18.23N/mm2 小于 205 N/mm2 满足要求！（2）DE杆NDE6.15 kN，DE的长度3.17m,在DE杆中点设FG支撑，则DE的计算长度l0计算如下：l0= 3.17×103/2×1.1551830.67 mm；l0/i1830.67/15.900 115； 根据值查表的0.489；M=NDE×e；其中依据建筑施工扣件式钢管脚手架安全技术规范：e53mm。M = 6.15×103×53 =N.mmN.mm ；根据钢结构规范规定m取1； NEX=2EA(1.12) =2×2.060×105×424.000/(1.1×1142) =60301.822 N ； BD杆压弯稳定性按下式计算： 6.15×103/(0.489×424.000)+1×/(4490.000×(1- 6.15×103×0.489 /60301.822) =106.07 N/mm2； BD杆的压应力106.07N/mm2 小于 205 N/mm2 满足要求！（3）CE杆 NCE6.56 kN，CE的长度5.015m,在CE杆中点设FG支撑，则CE的计算长度l0计算如下：l0= 5.015×103/2×1.1552896.16mm；l0/i2896.16/15.900182； 根据值查表的0.434；M=NCD×e；其中依据建筑施工扣件式钢管脚手架安全技术规范：e53mm。M = 6.56×103×53 =N.mm ；根据钢结构规范规定m取1； NEX=2EA(1.12) =2×2.060×105×424.000/(1.1×1232) = 51800.018 N ； BD杆压弯稳定性按下式计算： 6.56×103/(0.434×424.000)+1×/(4490.000×(1- 6.56×103×0.434 /51800.018) =117.58 N/mm2； CD杆的压应力117.58N/mm2 小于 205 N/mm2 满足要求！（4）FG杆 FG杆是为减半压杆DE、CE的计算长度而设置的横向支撑，按钢结构设计规范计算：由DE杆引起： Fb1 =6.15/60= 0.102 kN ；由CE杆引起： Fb2 =6.56/60×(0.6+0.4/2) = 0.087kN；两者基本接近，可确保DE、CE杆的计算长度减半。（5）节点设计需要的扣件数量按照下式计算: 其中:Nv -单扣件抗滑移承载力，取0.800×8=6.400kN；内外立杆需要扣件数为: n =6.00/6.400 = 1 ；DE杆需要扣件数为： n =6.15/6.400 = 1 ；AD杆需要扣件数为： n =3.95/6.400 = 1 ；DE杆需要扣件数为： n =6.56/6.400 = 1 ；
