广东某高层城市综合体项目单元式玻璃幕墙安装施工方案(附示意图、计算书).doc

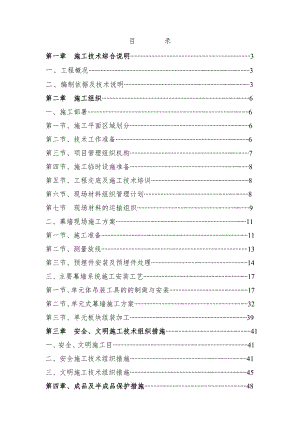

目录第一章 施工技术综合说明.3一、 工程概况.3二、 编制依据及技术说明.3第二章 施工组织.6一、施工部署.6第一节、施工平面区域划分.6第二节、技术工作准备.6第三节、项目管理组织机构.7第四节、施工临时设施准备.8第五节、工程交底及施工技术培训.8第六节、现场材料组织管理计划.8第七节 现场材料的运输组织.9二、幕墙现场施工方案.11第一节、施工准备.11第二节、测量放线.13第三节、预埋件安装及预埋件处理.14三、主要幕墙系统施工安装工艺.17第一节、单元体吊装工具的的制做与安装.17第二节、单元式幕墙施工方案.32第三节、单元板块组装加工.39第三章 安全、文明施工技术组织措施.41一、安全、文明施工目.41二、安全施工技术组织措施.41三、文明施工技术组织措施.45第四章、成品及半成品保护措施.48一、生产加工阶段产品保护措施.48二、产品包装阶段保护措施.48三、运输过程中产品保护措施.48四、施工现场成品保护措施.49第五章 其他工程保障措施.49一、现场施工防雷保护措施.49二、现场雨季施工保护措施.49三、应急预案.50 第一章 施工技术综合说明一、工程概况工程名称：华南国际金融中心幕墙工程工程地址：广东省佛山市南海区桂城锦园路工程范围：A 塔楼标准单元式玻璃幕墙系统工程规模：1#楼、2#楼塔楼单元体幕墙系统 二、编制依据及技术说明1.1华南国际金融中心幕墙工程招标文件、施工图纸、工程技术要求及答疑文件。1.2我司现有施工力量和技术装备1.3我司其它类似工程施工中的经验总结1.4国家和行业现行的设计、施工规范及标准。1.4.1幕墙设计、试验规范及标准详见设计说明1.4.2幕墙施工规范及标准建筑设计防火规范 GB50016-2006高层民用建筑设计防火规范 GB50045-2005采暖通风与空气调节设计规范 GB50019-2003工业建筑防腐蚀设计规范 GB50046-2008建筑物防雷设计规范 GB50057-1994（2000版）民用建筑热工设计规范 GB50176-1993公共建筑节能设计标准 GB50189-2005民用建筑隔声设计规范 GBJ118-1998结构设计规范及规程建筑结构荷载规范 GB50009-2001（2006版）建筑抗震设计规范 GB50011-2001（2008版）钢结构设计规范 GB50017-2003幕墙设计规范及规程建筑幕墙 GB/T 21086-2007铝合金结构设计规范 GB 50429-2007玻璃幕墙工程技术规范 JGJ102-2003金属与石材幕墙工程技术规范 JGJ133-2001点支式玻璃幕墙工程技术规程 CECS127-2001全玻璃幕墙工程技术规程 DBJ/CT 014-2001建筑玻璃应用技术规程 JGJ113-2003建筑幕墙工程技术规程 DBJ 08-56-96 玻璃幕墙光学性能 GB/T 18091-2000建筑幕墙气密、水密、抗风压性能检测方法GB/T15227-2007门窗设计规范及标准建筑门窗扇开关方向及开关标准 GB58285-1986铝合金门 GB/T8478-2003铝合金窗 GB/T8479-2003平开铝合金窗执手 QB/T3886-1999铝合金窗撑挡 QB/T3887-1999闭门器 QB/T3893-1999检测验收规范及方法钢结构工程施工质量验收规范 GB50205-2001建筑节能工程施工质量验收规范 GB50411-2007建筑工程质量验收统一标准 GBJ50300-2001建筑装饰装修工程质量验收规范 GB50210-2001建筑防腐工程施工及验收规范 GB50212-2002建筑外窗水密性能分级及检测方法GB/T7108-2002建筑外窗空气声隔声性能分级及检测方法GB/T8485-2002建筑密封材料试验方法 GB/T13477-2002玻璃幕墙工程质量检验标准 JGJ/T139-2001铝型材、板材规范及标准铝合金建筑型材 GB5237-2008铝合金建筑型材 基材 GB5237.1-2008铝合金建筑型材 阳极氧化 着色型材GB 5237.2-2008铝合金建筑型材 氟碳漆喷涂型材 GB 5237.5-2008铝及铝合金阳极氧化膜与有机聚合物膜 GB/T8013-2007铝及铝合金轧制板材 GB/T3380-1997玻璃规范及标准夹层玻璃 GB 9962-1999浮法玻璃 GB 11614-1999建筑用安全玻璃 防火玻璃 GB/T 15763.1-2005建筑用安全玻璃 钢化玻璃 GB/T 15763.2-2005中空玻璃 GB/T 11944-2002幕墙用钢化玻璃与半钢化玻璃 GB17841-1999镀膜玻璃 第一部分 阳光控制镀膜玻璃GB/T18915.1-2002 镀膜玻璃 第二部分 低辐射镀膜玻璃GB/T18915.2-2002 钢材规范及标准优质碳素结构钢 GB/T699-1999不锈钢棒 GB/T1220-2007合金结构钢 GB/T 3077-2002碳钢焊条 GB/T 5117-1995低合金钢焊条 GB/T 5118-1995碳素结构钢 GB/T700-2006不锈钢丝绳 GB 9944-2002预应力筋用锚具、夹具和连接器 GB/T14370-2000结构用无缝钢管 GB/T8162-1999密封材料规范及标准硅酮建筑密封胶 GB 14683-2003建筑用硅酮结构密封胶 GB 16776-2005聚硫建筑密封胶 JC 483-1992建筑幕墙窗用弹性密封剂 JC/T 485-2007幕墙玻璃接缝用密封胶 JC/T 882-2001建筑用防霉密封胶 JC/T 885-20012.编制说明2.1编制原则2.1.1本方案仅适用于华南国际金融中心幕墙工程，是该工程具体实施的指导性文件，施工人员必须熟练掌握并根据其内容进行工程施工。2.1.2本方案编写的指导思想是：严密组织、科学安排、合理部署、重点突出。2.1.3本方案编制遵循施工工艺技术的内在规律性，科学合理地安排各分部、分项工程施工工艺及施工顺序。2.1.4在工程施工过程中按计划、实施、检查、处理四个步骤进行。2.1.5本方案力求采用先进的施工技术和科学管理方法，以便加快施工速度，缩短工期，保证工程质量。2.1.6依据总包施工进度、计划，本施方案根据施工的具体情况，可进行修改调整，并将修改调整内容及时报告业主、总包和监理单位。2.1.7合理科学地安排季节性施工，确保工程质量。2.1.8依据总包现场布置要求，尽量减少施工现场暂时临设工程，合理储备物资，科学布置施工平面图。2.2编制内容本施方案是涵盖施工准备到竣工验收全过程的纲要性文件。为建立科学、规范的施工秩序，有计划、有控制地展开分部、分项工程
