广西某学校多层框架结构实训楼高大模板工程专项施工方案.doc

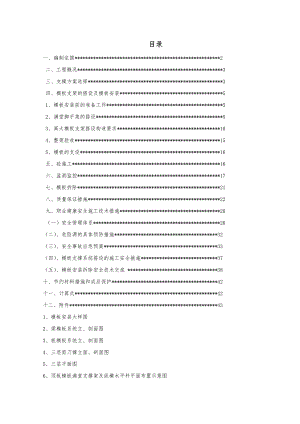

目录一、编制依据*2二、工程概况*3三、支模方案选择*3四、模板支架的搭设及模板安装*51、模板安装前的准备工作*52、满堂脚手架的搭设*5 3、高大模板支架搭设构造要求*104、整架验收*155、模板的支设*16五、砼施工*16六、监测监控*17七、模板拆除*21 八、质量保证措施*22九、职业健康安全施工技术措施*26（一）安全管理体系*26（二）、危险源的具体预防措施*32（三）、安全事故应急预案*33（四）、模板支撑系统搭设的施工安全措施*37（五）、模板安装拆除安全技术交底*38十、节约材料措施和成品保护*42十一、计算式*42十二、附件*431、模板安装大样图2、梁模板系统立、剖面图3、板模板系统立、剖面图4、三层剪刀撑立面、剖面图5、三层平面图6、顶板模板满堂支撑架及纵横水平杆平面布置示意图7、顶板模板满堂支撑架及水平剪刀撑平面布置示意图8、主要机具使用计划表9、主要材料使用计划表10、施工进度计划表11、管理人员名单柳州职业技术学院机电系实训楼高大模板工程专项施工方案一、编制依据：1. 本工程设计施工图纸及其标准图（包括设计变更、图纸会审记录、设计交底等设计文件）、合同、补充文件、工程地质报告；2. 本工程的施工组织设计；3. 建筑施工模板安全技术规范（JGJ162-2008）4. 建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）（2002年版）5. 施工现场临时用电安全技术规范（JGJ46-2005）6. 建筑施工高处作业安全技术规范（JGJ8091）7. 建筑施工安全检查标准（JGJ592011）8. 建筑施工模板及作业平台钢管支架构造安全技术规范（DB45/T618-2009）9. 混凝土结构设计规范（GB5010-2011年版）10.建筑结构荷载规范（GB5009-2001、2006年版）11.木结构设计规范（GB50009-2012年版）12.建筑工程施工质量验收统一标准（GB50300-2001）13. 混凝土结构工程施工质量验收规范（GB50204-年版）14、施工现场临时用电安全技术规范（JGJ462005）15. 建筑施工组织设计规范（GB/T50502-2009）16.建设工程安全生产管理条例17.危险性较大的分部分项工程安全管理办法（建质【2009】87号）18.建设工程高大模板支撑系统施工安全监督管理导则19.品茗施工安全设施计算软件二、工程概况本工程为柳州职业技术学院机电系实训楼工程，位于广西柳州市社弯路30号柳州职业技术学院校区内，北离学生公寓楼约15m，东南西面紧邻山林，场地条件复杂。建筑占地面积2754.01，建筑面积11621.44m2，建筑层数地上四层，建筑高度23.515米，结构类型为框架结构，基础形式为柱下独立基础。本工程建筑耐火等级为二级，抗震设防烈度为6度，本工程的第三层楼板高度10m，混凝土强度:板砼C30，柱砼C35，采用商品砼泵送进行施工。满堂架支模放置在±0.00硬化地面上，地基承载力满足要求。楼板主要特点：轴交轴满堂架搭设高度为9.85米；施工荷载不大，该部分楼板钢筋砼荷载约为3.675KN/m2，梁截面有300×1000、300×1100、400×1100、240×700、300×700。楼板板厚150mm，跨度最大8m。三、支模方案选择按建设部印发的危险性较大的分部分项工程安全管理办法（建质【2009】87号）、广西壮族自治区建筑施工模板及作业平台钢管支架构造安全技术规范（DB45/T618-2009），对达到高大模板界定的模板工程单独编制安全专项施工方案。根椐广西壮族自治区建筑施工模板及作业平台钢管支架构造安全技术规范（DB45/T618-2009）规定的高大模板工程：水平砼构件模板支撑系统高度超过8m，或跨度超过18m，施工总荷载大于15KN/m2，或集中荷载大于20KN/m的模板支撑系统。按上述条款计算，本楼板板面的施工总荷载大于15KN/m2，粱的集中线荷载大于20KN/m，为了能保证整体稳定性，梁板支撑架按高大模板工程进行计算及设置构造要求，所以单独编制专项施工方案，并上报有关主管部门备案。根据工程特点和项目材料供应等情况考虑，本工程采用的支模方案选择为：立杆的纵距 b=1000mm，立杆的横距 l=1000mm，立杆的步距 h=1500mm，立杆顶采用可调顶托，顶托自由端200mm，竖直剪刀撑按纵横方向间距均为4500mm进行设置，水平剪刀撑沿全平面共设置4道。每根柱子设置四道抱柱拉结点。底板采用18mm厚胶合板；板的搁栅及压方均采用截面宽60×高80mm长2000mm杉木枋子，梁的支撑方木间距400mm，板的支撑方木间距300mm；加固及支撑采用扣件式48×3.5mm钢管，支撑钢管顶采用可调顶托，顶托自由端200mm。模板支撑用钢管搭设满堂架，排距1000mm，立杆纵距1000mm,步距为1500 mm，底部200mm高处设双向扫地杆和水平剪刀撑，立柱直接置于砼底板上。支撑架的竖向剪刀撑、水平剪刀撑应通长贯通，确保支撑架整体稳定性。架子搭设工艺流程：技术交底在牢固的地基（本工程脚手架落在砼底板）上弹线、立杆定位摆放扫地杆竖立杆并与扫地杆扣紧装第一步大横杆并与各立杆扣紧安第一步小横杆安第二步大横杆加设临时斜撑杆，上端与第二步大横杆扣紧(装设与柱连接杆后拆除)安第三步大横杆加设连墙杆件加设剪力撑检查验收模板安装。柱、梁、板支撑搭设完毕后经验收合格后，先浇捣柱、剪力墙砼，然后再绑扎梁板钢筋，柱子入板的钢筋与梁板连接采用焊接连接，支撑架与浇好并有足够强度的柱（80%设计强度）和原已做好的主体结构拉结牢固。经有关部门对钢筋和架子验收合格后方可浇捣板砼。浇捣按施工缝的留设位置分段施工。搭设本方案提及的架子开始至砼施工完毕具备要求的强度前，该施工层支顶不允许拆除。具体构造详见附后模板安装示意图四、模板支架的搭设及模板的安装1、模板安装前的准备工作1）模板的组拼模板组装要严格按照模板配板图尺寸拼装成整体，拼装好模板要求逐块检查其背楞是否符合模板设计，模板的编号与所用部位是否完全一致。2）模板的基准定位工作首先引测建筑的边柱或者其它轴线，并以该轴线为起点，引出每条轴线，并根据轴线与施工图用墨线弹出模板的内线，边线以及外侧控制线，施工前4线必须到位，以便于模板的安装和校正。立面钢筋绑扎完成后，在立面钢筋上部放出标高；立面拆模后，在立面上放出控制轴线和标高。3） 标高测量利用水准仪将建筑物水平标高根据实际要求，直接引测到模板安装位置。4）已经破损面板不得投入使用。5）已经检查合格的拼装后模板块，应按照要求堆码放，重叠放置时要在层间放置垫木，模板与垫木上下齐平。2、满堂脚手架的搭设1) 保证结构和构件各部分形状尺寸，相互位置的正确。 2) 具有足够的承载能力，刚度和稳定性，能可靠地承受施工中所产生的荷载。3) 不同支架立杆不得混用。4) 构造应简单，装板方便，并便于钢筋的绑扎、安装，浇筑混凝土等要求。5) 梁和板的立杆，其纵横向间距应相等或成倍数。局部大样图如下，整体布置图见附图。 立杆布置局部示意图7) 在立柱底距地面200mm高处，沿纵横向水平方向按纵下横上的程序设扫地杆。可调支托底部的立柱顶端应沿纵横向设置一道水平拉杆。扫地杆与顶部水平拉杆之间的距离，在满足模板设计所确定的水平拉杆步距要求条件下，进行平均分配确定步距后，在每一步距处纵横向各设一道水平拉杆。8) 所有水平拉杆的端部均应与四周建筑物顶紧顶牢。无处可顶时，应在水平拉杆端部和中部沿竖向设置连续式剪刀撑。9) 钢管立柱的扫地杆、水平拉杆、剪刀撑采用Ø48×3.5mm钢管，用扣件与钢管立柱扣牢。钢管扫地杆、水平拉杆采用对接，剪刀撑采用搭接，搭接长度不得小于700mm，并应采用3个旋转扣件分别在离杆端不小于100mm处进行固定。剪刀撑搭设示意图10) 支架搭设按本模板设计，不得随意更改；要更改必须得到相关负责人的认可。11) 立杆搭接要求：本工程所有部位立柱接长全部采用对接扣件连接，严禁搭接，接头位置要求如下：严禁将上段的钢管立柱与下端钢管立柱错开固定在水平拉杆上。13) 水平拉杆要求：a、每步纵横向水平杆必须拉通；b、水平杆件接长应采用对接扣件连接。水平对接接头位置要求如下图： c、在最顶步设一道水平拉杆；扫地杆位置和中间应分别增加一道水平拉杆。如下图示意：水平拉结示意图 14) 剪刀撑的搭设 a、剪刀撑按45°倾角进行搭设，跨越6根立杆。 b、纵向竖直剪刀撑，在竖直面上紧贴立杆沿支架纵向全长设置。 c、横向竖直剪刀撑，在竖直面上紧贴立杆沿支架横向全长设置。 d、水平剪刀撑，沿水平面紧贴水平杆全平面设置。 e、竖直剪刀撑应与每一条与其相交的立杆扣接（不直接与竖直剪刀撑斜杆接触的立杆除外）。水平剪刀撑与每一条与其相交的立杆扣接，不能与立杆扣
