江苏某油库综合楼预应力混凝土管桩基础施工方案(静力压桩).doc

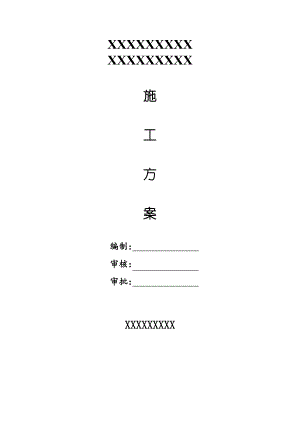

XXXXXXXXXXXXXXXXXX施工方案编制： 审核： 审批： XXXXXXXXX 目 录第1章 编制依据 1第2章 工程概况 1第3章 施工总体部署 2第4章 施工准备情况 4第5章 主要项目施工方法 10第6章 针对本工程特点所采用的特殊措施 16第7章 资源需用量计划 18第8章 施工进度计划表 19第9章 质量保证体系及质量保证措施 19第10章 季节性施工措施 22第11章 工期保证措施 24第12章 施工现场安全管理措施 25第13章 文明施工及环境保护措施 28第14章 降低成本、提高经济效益措施 30第1章 编制依据本施工组织设计是指导本工程施工过程中各项生产活动的技术、经济综合性文件，其编制依据如下：1. 合同文件2. 设计文件: 结构设计总说明图号：10K08-3-5-BS/1 综合楼管桩基础设计施工说明：10K08-3-5-BS/2 综合楼桩位平面布置图图号为：10K08-3-5-BS/3 消防泵房及电配电间管桩基础设计施工说明：10K08-3-4-BS/1（补充） 消防泵房及电配电间图号为：10K08-3-4-BS/23. 调查资料：中国兵器工业北方勘察设计研究院提供的苏北成品油管道配套设 施工程泰州溱湖油库岩土工程详细勘察报告2010年12月4. 技术标准规范建筑桩基技术规范（JGJ942008）预应力混凝土管桩(10G409)建筑地基基础设计规范(GB50007-2011)建筑地基与基础工程施工质量验收规范（GB502022009）建筑工程施工质量验收统一标准（GB503002011）建设工程文件归档整理规范（GB_T50328-2001）第2章 工程概况2.1 工程简介 建设单位：XXXXXXXXX 设计单位：XXXXXXXXX XXXXXXXXX 施工单位：XXXXXXXXX 监理单位: XXXXXXXXX2.2 设计、施工要求1、 根据设计图纸，本工程基础采用PHC-AB400(95)预应力混凝土管桩，加十字型钢桩尖，桩长25米，进行地基加固处理。2、 施工中必须按规范要求的打桩记录，每根桩作详细记录，作为验收的主要资料之一，连同实测桩位平面图等和施工单位自检结果资料提交设计单位和监理单位，再由监理单位根据情况确定复检桩位，进行复检。3、 桩基检测本工程综合楼总桩数123根,消防泵房及电配电间总桩数46根，检测位置由建设单位和监理单位现场指定。采取先进行工程桩完整性检测，后进行承载力检测，当基础埋深较大时，桩身完整性检测应在基坑开挖至基底标高后进行。低应变检测数量为总桩数的20%。高应变法数量为总数的2%，当桩身完整性检测发现、类桩之和大于检测数的20%时，应对工程桩全部进行完整性检测。2.3 工程地质与水文地质（略）详见中国兵器工业北方勘察设计研究院提供的苏北成品油管道配套设 施工程泰州溱湖油库岩土工程详细勘察报告2010年12月2.4 工程特点 综合楼施工场地，一半为原土，一半在鱼塘内，消防泵房及电配电间施工场地在鱼塘内。地下为粘土层，打桩对周围建筑无大的挤土效应和震动影像。2.5 施工条件施工现场场地较平整为沙土。施工道路畅通。测量基准已交底，复测、验收完毕，施工机械，劳动力已落实，现场临时设施，供水、供电问题已解决。第3章 施工总体部署3.1 工程内容根据设计图纸，本工程基础采用预应力砼管桩进行地基加固处理，综合楼工程桩型为PHC400(95)A-25a，根数为:123根；消防泵房及变配电间工程桩桩型为：PHC400(95)A-25a，根数为：46根。总工程量约4225米。带十字型钢桩尖。3.2 工期目标根据工程量、场地条件要求，结合我公司拟投入的施工力量，工程桩施工工期为：30个日历天。开工日期以发包单位或监理工程师签发开工令的时间为准。3.3 质量目标信守合同，优质高效是我们一贯的服务宗旨，以质量求效益，以质量求发展是我们的工作准则，保证质量关系到企业的生存、发展和信誉。对本工程我们的质量目标：一次性通过验收，达 合格 标准。3.4 安全目标 杜决重大伤亡事故的发生。 一般事故频率控制在1以下。3.5 施工程序见图3-1。建筑材料供应场区道路建设施工准备DBYZY900型桩机 桩机进场铺设施工用水、电材 料 报 验桩长满足设计要求工艺试桩检验各项技术参数工程桩施工桩 位 复 验工程桩检测机械退场图3-1 施工作业程序3.6 施工起点和流向为了使施工现场按照施工进度有条不紊的组织施工，根据工期要求及业主意见，施打顺序按试桩施打顺序进行，经设计院、业主与监理确认后，进行工程桩施工，施工流程见工程行走路线图。整个压桩过程中桩机采用直线行走路线延续施工，使工程质量及施工进度达到最佳状态。另外在施工时采取时间差，以增加相邻桩的间隔时间，减少相互间的影响。第4章 施工准备情况 4.1 项目机构组建和组成人员4.1.1项目机构组建本工程按项目法施工模式组建项目经理部，对生产诸要素进行高效，有计划的组织、协调和管理，配备充足的机具、设备，以科学的手段，先进的技术方法实现工程项目的工期、质量、安全生产、成本等各项目标。项目经理部的组织机构见图4-1。项目经理： XXXX技术负责人：XXXX机管员：XXX资料员：XXX测量员：XXX材料员：XXX安全员：XXX质检员：XXX施工员：XXXX 施 工 班 组图4-1项目经理部的组织机构图4.1.2项目部管理职责（1）项目经理职责： 贯彻公司质量方针，制定本工程质量目标，全面履行本工程承包合同规定的质量责任。 建立并保持项目部质量体系的有效运行，贯彻执行公司确定的程序文件和各项管理制度。 负责本项目组织机构的建立和人员安排及确定各自岗位职责。 负责本项目资源的组织和配置，组织领导本项目施工组织设计在工程项目上的实施，并最终实现项目质量目标。 确定本项目施工计划，并有效组织施工生产，对施工过程的安全、质量材料、设备、文明施工等负责管理责任。 组织并参与本项目合同平审，负责对工程人员的管理。 根据授权进行本项目管理的决策，批准并组织落实有关项目管理文件。 （2）项目工程师职责： 在项目经理的领导下，贯彻公司质量方针，落实本项目质量目标，贯彻执行有关规定、规程、标准及公司质量体系文件，对本工程项目的技术、质量管理负全面责任。 负责本工程项目的工程项目实施计划、施工组织设计及其他有关技术文件的编制或审批，并贯彻实施和对其检查指导。 领导并负责项目的检验和实验工作、以及计量器具的管理和使用。 负责本工程的项目质量控制点的控制，以及对违规程序，督促整改。对现有的影响工程质量的潜在因素制定和落实纠正和预防措施并跟踪验证。 对本项目的质量体系文件、各类技术文件、质量记录等工作负管理责任。 负责本项目质量计划所确定的统计方法应用及技术指导、必要的验证工作。 负责本项目技术培训工作及推广、应用。（3）项目施工员职责： 参加工程图纸会审、设计交底。 负责开工前的各项施工准备工作。 严格按国有规范、设计文件、工程技术文件等要求组织施工。 对工程项目的质量、安全、进度、文件施工管理及实施计划。 负责本项目的工程检验，及时做好分项工程、主要控制点以及隐蔽工程的自检工作，自制工序交接验收。 负责施工过程标识并记录，认真做好施工日记。 负责本工程项目施工质量记录的收集和签证。 负责工程项目成品和半成品的保护工作。 负责对施工班组进行操作工序、质量、安全和文明施工交底。 负责对施工中影响工程质量潜在因素的分析、记录并按规范要求予以纠正，立即组织实施、落实。 （4）项目质检员的职责： 在公司总工室和项目工程师的领导下，对本工程项目施工质量进行监督检验。 对本项目施工工序跟踪检查，对不符合规范、规程、标准、施工图纸、技术文件的工序实施质量控制，提出整改要求，并向工程项目部报告事实。 根据工程质量评定标准执行分项工程验评，填写分项工程检验评定表，核定符合要求后，同意放行，转入下一道工序施工。 参与整改措施的制定与落实、监督。 检查、督促和跟踪整改实施，对处置后的不规格品进行重新检验和评定。 协助项目工程师落实纠正措施和预防措施。 负责检验工作的各种记录和状态标识，包括施工过程例外放行的记录和标识。 完成项目部负责人安排的各项质量工作。（5）项目材料员职责： 负责本工程主要物资总量计划和工程物资月度进场计划编制、报批与传递。 负责月度进场物资质量验证计划的编制，并在物资进场时实施验证，确保未经验证合格的物资不投入使用。 负责记录本工程物资台帐，做到帐、卡、物一致无差错，按时上报各类报表。 负责做好现场贮存物资的管理物资工作，做到物资标识齐全，场内大宗物资堆放有序，并做好标识，使之符合文明施工要求。 负责对总包方提供物资的质量控制，验证总包方提供的物资，如存在质量问题时，应将问题事实以书面形式报请总包方处理。 严格按物资发放管理制度，办理移交领、发手续，正确记录可追溯性物资的耗向流向，为追溯提供依据。 做好材料限额领料和成本核算工作，及时进行节超的原因分析。 配合做好材料管理方面的现场文明创建工作。（6）项目机管员职责： 负责本工程施工设备装备总量计划和设备进场计划的编制、报批与传递。 会同有关部门对设备进场（安装）的质量验证和交接手续的办理。 定期检查现场有用设备是否完好标准，检查中如发现问题，以书面形式通知相关部门或人员进行整改并进行复查。 监督机械操作人员严格执行“十字”作业法，杜绝违章操作。 负责现场设备各项防护措施的落实，确保设备在符合安全的前提下运行。 参与施工现场用电方案的编制，并督促现场用电方案的实施，检查现场电气安装符合用电规程。 根据文明施工有关规定，负责采取措施，确保有机械运行产生的噪音符合规定要求。（7）项目安全员的职责： 贯彻执行安全生产的法规、规章。 进行现场安全生产巡回检查，及时发现安全隐患，提出整改意见，阻止违章指挥和违章操作，在规定时间内落实安全预防措施和整改措施。 在竖立机架时要在自检合格的基础上，报请公司复验，并收集好验收材料。
