江苏某甲级体育场工程二次结构施工方案(附效果图、示意图).doc

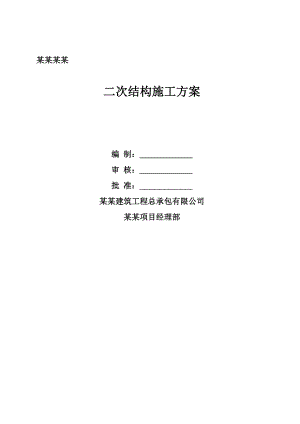

某某某某二次结构施工方案编 制：_审 核：_批 准：_某某建筑工程总承包有限公司某某项目经理部 目 录一、工程概况二、施工准备三、施工工艺及技术要求四、质量保证措施五、质量标准六、成品保护七、安全环保措施一、 工程概况本工程位于某某市城南新区，北邻南纬路，西邻环道，南临纬十四路，东临解放南路，为一座甲级体育场，工程总建筑面积为54872.73m2，可容纳观众35884人，建筑高度45.6米，结构为框架剪力墙结构，其中体育场框架抗震等级为二级，剪力墙抗震等级为一级，抗震构造措施为八度。本工程砌筑墙体为填充墙，±0.00以上内外墙均为混凝土砌块，砌体规格为B06、A5.0加气砼块，墙体厚度为100、200，填充墙底部及顶部采用MU7.5水泥标准砖，砂浆均为M5混合砂浆；±0.00以下墙体采用某某当地的MU7.5水泥标准砖，采用M10水泥砂浆砌筑。二、施工准备：1、材料要求：（1）、加气砼砌块规格：600mm×240mm×200mm、600mm×240mm×100mm,强度5.0MPa,干容重600kg/m3，加气砼砌块必须达到设计强度、完整、表面平整良好，形状均匀一致，不含裂纹和其它问题。砌块进场必须有产品质量证明书，并应按有关要求做现场复试，合格后方可使用。砌块的堆放场地应地势平坦、坚实、干燥，并有防雨、排水措施，堆放时应按不同规格进行分类，高度以1.5m左右为宜且摆放要整齐。（2）、水泥砖规格为240mm×115mm×53mm，强度为10MPa，进场必须有产品质量证明书，并应按有关要求做现场复试，合格后方可使用。（3）、水泥为海螺水泥有限公司生产的32.5普通硅酸盐水泥，进场必须有产品质量证明书，并应按有关要求做现场复试，合格后方可使用。（4）、砂为中砂，使用前过5mm孔径的筛，含泥量小于5。（5）、石灰膏熟化时间应不少于7d。（6）、砂浆强度等级为M5.0混合砂浆和M10水泥砂浆，应提前委托试验室做配合比，配合比采用重量比，计量精度水泥为±2%，砂、石灰膏为±5%。采用机械搅拌，搅拌时间不少于1.5min。每一楼层每一施工段留置一组砂浆试块。砂浆随拌随用，当砂浆盛入灰槽（桶）后出现泌水现象，必须在使用前重新搅拌，砂浆应在3-4h内用完，当施工气温超出30，则要在3h内用完。砂浆稠度为50mm70mm。（7）、墙拉结筋：采用6的热轧圆钢，钢筋经试验合格后方能使用，用于砼与砌体的交界处及砌体的转角处。2、主要机具1、机械：塔式起重机、卷扬机、井架、切割机、砂浆搅拌机等。2、工具：瓦刀、手推车、灰斗、铁锨、小木锤、线缀，皮数杆等。3、作业条件 1、结构墙柱上弹好+1000mm标高水平线。 2、剔除砌筑墙体部位楼地面上的凝结灰浆，并清扫干净。弹好墙身、门窗洞及设备预留洞位置线，并计算出窗台及过梁顶部标高，熟悉相关构造及材料要求。3、使用经过检测合格的监视和测量工具。 4、根据弹出墙体位置线，沿墙柱高每500进行植2道拉结筋，在构造柱位置植4根12的主筋。5、砌筑前一天，应将预砌墙体与结构相接处，洒水湿润，以保证墙体间粘结。并对砌体砖块进行适量浇水，砌筑当天再次浇水。对于加气砼砌块，以水浸入块面内深度8-10mm为宜，含水率小于15%，禁止干砖上墙。 5、根据砖块尺寸和灰缝厚度计算皮数和排数。6、提前15天预制水泥块及过梁。三、施工工艺及技术要求挖土清理弹线 打地梁（砼墙垫） 植筋 排块 盘角 挂线 砌筑 模板支设 砼浇筑（1）、挖土清理弹线首层墙体砌筑时，因是回填土，先将墙基位置定出，后采用小型挖机挖至所需高度；在楼层上砌筑时先将基层清扫干净，然后按图纸放出第一皮砌块的轴线边线和洞口线。（2）、打地梁（砼墙垫）首层墙体根据弹出的线，先做墙基（外墙下基础钢筋采用植筋的形式与独立基础或柱子可靠连接），然后再砌筑墙体；楼层上墙体应根据所弹出的线，先将卫生间或有防水要求的房间打一道高出建筑面200的素砼墙垫。（3）、墙、柱、梁钢筋植筋绑扎选用比所植钢筋大两个规格的钻头来进行打孔，打孔的深度详见以下技术要求表，打完孔后，用鼓风机将孔内的粉末吹净，后按照植筋胶所示的比例进行搅拌调和，再用电焊条将植筋胶慢慢地灌进孔内，最后将所植钢筋直接插入孔内，若有多余的植筋胶溢处，应及时回收，注意不能浪费，待植筋胶固化后（一般为12小时），再进行钢筋绑扎，因抗震等级为二级，故墙拉筋应通长设置，搭接为一个抗震锚固长度31d。其余详见钢筋施工方案。（4）、排块楼层内砌筑前先确定底部实心砖砌筑高度，本工程要求墙身下四皮砖，采用某某当地水泥标准砖砌筑，四皮砖高度为260mm。当底层砖灰缝大于20mm时，应先采用细石混凝土找平铺砌。砌筑前按实际尺寸和砌块规格尺寸进行排列摆块，不够整块的可以锯裁成需要的规格，但不得小于砌块长度的1/3。排砖或排砌块时应通长试排，最后除去门窗洞位置，调整门侧砖块的搭接长度。（5）、盘角砌墙前应先盘角，每次盘角不要超过3皮，新盘的大角及时进行吊靠，如有偏差要及时修整，盘角时要仔细对照皮数杆的砌块层和标高，控制好灰缝大小使水平灰缝均匀一致，大角盘好后再复核一次平整度和垂直度，完全符合要求后才可挂线砌墙。（6）、挂线砌筑墙体必须挂线，准线要拉紧扯平，使水平缝均匀一致、平直通顺，挂线必须至阴阳角，且线与墙面保持1mm的缝隙，即“上跟线、下跟棱，左右相邻要水平”。（7）、砌筑砌筑时先远后近、先下后上、先外后内；在每层开始时，从转角处或定位砌块处开始，应吊一皮，校一皮，皮皮拉线控制砌块标高和墙面平整度。砌筑应做到横平竖直、砂浆饱满、接搓可靠。具体要求如：A、 墙体砌筑前应先在现场进行试排砖，排块的原则是上下错缝，砌块搭接长度不宜小于砌块长度的1/3。 B、砌筑前一天应向砌块的砌筑面适量浇水，以使水浸入砌筑面内深度8-10mm。 C、砌块的垂直灰缝宽度以15mm为宜，不得大于20mm；水平灰缝厚度可根据墙体高度与砌块高度确定，灰缝厚度为12mm，但不得大于15mm，不应小于10mm，灰缝要求横平竖直，砂浆饱满。 D、砌筑砂浆必须用机械拌合均匀，随拌随用，不得使用过夜砂浆。 E、砌筑铺砖浆长度以一块砌砖为宜，铺浆要均匀，厚薄适当，浆面平整，铺浆后立即放置砌砖，一次摆正找平；如铺浆后不能立即放置砌块，砂浆将失去塑性，则应铲去砂浆重铺。竖向灰缝可采用挡板堵缝法填满捣实。 F、水平和竖向灰缝完工前应勾缝，深度一般为35mm，深浅一致，清扫干净。 G、由于本工程楼层较高，砌筑墙体时必须采用双排钢管脚手架作为操作架，砂浆及砌块采用人工传递，砌筑外墙时，不得留脚手眼，待安装管子预埋好后拆除。 H、纵横墙应整体咬槎砌筑，临时间断可设斜差，接时先清理基面，浇水润湿，然后铺浆接砌，并做到灰缝饱满。I、砌筑工程应与其它工程如门窗安装、预留预埋，各种管道安装等密切配合。J、所有管井内均采用砌筑砂浆随砌随抹。（8）、模板支设圈梁模板支设待墙体砌至所需高度，在墙体上口贴好海绵条，根据圈梁高度及沿墙体往下延伸至少300进行配模，再用钢管加以固定。构造柱和填充墙的组合墙施工程序采用先砌墙后浇筑砼，构造柱的模板采用15厚的胶合板，后背50×100的木方，间距在150左右，填充砌筑好后，应在马牙槎的四周用海绵条贴好（如图一），防止在该部位漏浆，在拼模前要考虑好在模板上口的一侧开一个口子，以方便砼浇筑，然后安装柱模，安装柱模分以下几种情况：图一A、 对于“一”字墙：直接在构造柱模板的中部开14的洞眼，设置一道12的带塑料套管的对拉螺杆进行加固，螺杆上下间距不超过600，水平钢管或木方（主龙骨）的长度要确保超过整个构造柱所配模板的宽度。完成后的效果（如图二）：图二B、 对于“L”型墙：首先要配好L型柱模的阴阳角，阴阳角处做45°倒角，或者用30×30的角铁进行包边，设置的螺丝杆大小、间距同前，螺丝杆的洞眼要打在槎口位置，确保在阴角位置好加固，完成后的效果（如图三），注意在同一槎口上洞眼要上下至少偏一根主龙骨的距离，否则在交叉处会 “打架”，详附图。图三C、 “T”字型、“十”字型的支模方式同“L”型。 （9）、砼浇筑构造柱砼应分层浇筑，每一层厚度控制在50cm。构造柱振捣要密实，每一振点的延续时间，以表面呈现浮浆和不再沉落为度（为使上下层砼结合成整体振捣器宜插入下层砼5cm）。构造柱上口砼达到设计强度后将上部漏斗锥体凿除；浇筑圈梁砼时从一端开始向另一端浇筑，因圈梁、构造柱砼方量较小，只能采用人工送料，用48×3.5钢管搭设操作平台，人工运送的砼临时堆放在操作平台上，再用铁锹入模。2、施工技术要求（1）砌筑前根据砌块排版图确定墙体拉结筋的位置，植好钢筋，做好拉拔试验，抽检数量可按每种钢筋植筋数量的0.1%确定，但不应少于3根。植筋主要技术要求见下表钢筋埋设深度钢筋规格埋设深度（mm）圆钢15d螺纹钢12d其他类型10d（2）首层墙体砌筑时必须先做基础，然后再进行砌筑，具体做法详见下图：墙与墙互相咬槎要牢固，在与构造柱相连接时应预留马牙槎和拉结筋。在与砼墙、柱相连接时，锚固筋应埋入砂浆缝内。每一马牙槎沿高度方向的尺寸不应超过300mm。（3）根据施工图要求加设构造柱，填充墙长度超过5M时，在墙体转角、墙端、纵纵横墙交接、门洞两侧、沿墙长每3米左右处设砼构造柱，柱宽同墙宽，柱高200MM，主筋412，箍筋6200，上下端600mm范围内箍筋间距为100，砼C25，砌筑时应留出槎口。墙高超过4米时应设钢筋砼圈梁，一般内墙门洞上设一道，兼作过梁，外墙窗台及窗顶处各设一道，内墙圈梁宽度同墙厚，高度120mm，外墙圈梁宽度见建筑墙身剖面图，高度180mm，圈梁宽度不大于240mm，配筋上下各配210，6200；当宽度大于240mm，上下配筋各312，6200，圈梁兼做过梁时，应在洞口上方按过梁要求确定截面并另加钢筋,因图纸未注明圈梁砼标号，现定为C25。墙体拉结筋为26，间距500MM设置一道，因结构抗震等级为二级，墙内拉结筋通长设置，搭接长度为31d。（4）填充墙门窗洞口过梁根据洞口的宽度，按下表进行施工： 过梁伸入墙内每边应1.5倍墙厚，当墙厚300时，过梁上下主筋各增加一根，过梁砼标号为C25。（5）墙顶端离梁底在35mm左右时应采用C25细石砼密封，离梁底在100mm左右时，固定采用斜塞砌一皮标准砖，角度一般为60°为宜。当墙长超过5米时，应在梁底设置40*50*100mm木楔500加以固定。（6）当墙体与柱子齐平时，应考虑一个抹灰层厚度，故将墙体往里移20mm。（7）当墙垛、窗间墙等墙体小于等于600mm长时，均采用C25细石砼浇筑，内配412，6200，做至板底或梁底。四、质量保证措施 1、砌筑加气砼砌块前，按实地尺寸和砌块规格进行排列摆放，不够整块的可以锯裁成需要的规格，但不得小于砌块长度的1/3。排块的原则是上下错缝，砌块搭接长度不小于砌块长度的1/3。2、砌筑时，设立皮数杆，皮数杆立于墙体起点和转角处。每层起砌时应从转角处或定位砌块处开始，砌一皮、校正一皮，皮皮拉线控制砌体标高和 表面平整度。3、铺浆要均匀、厚薄适当、浆面平整。铺浆后立即放砌块，一次摆正找平。如铺浆后未立即放置砌块使砂浆失去塑性，则应铲去砂浆重铺。 竖向灰缝可采用
