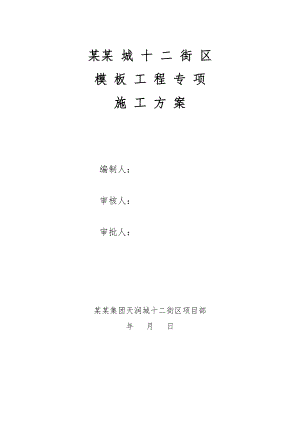

江苏某社区小高层框剪结构住宅楼模板工程专项施工方案(附支撑模板计算书及图形).doc

某某 城 十 二 街 区模 板 工 程 专 项施 工 方 案编制人：审核人：审批人： 某某集团天润城十二街区项目部年 月 日目 录一、工程概况1二、编制依据1三、模板体系选用2四、模板配置、拆除质量规范要求2五、模板安装准备4六、模板的配置4七、支模方法6八、质量控制程序9九、质量控制注意点9十、质量保证技术措施9十一、模板施工的安全技术措施10十二、拆模安全技术措施11十三、成品保护、环保及文明施工13十四、支撑模板计算书14十五、梁模板计算书22十六、墙模板计算书40十七、柱模板计算书45一、 工程概况某某城十二街区位于南京浦口区京口新村百润路与中心路交叉口西北侧空地处，由20幢小高层住宅、2#人防地下室及社区综合楼构成。小高层部分地下一层，地上1018层，为框架剪力墙结构。社区综合楼为地下一层，地上四层，为框架结构。总建筑面积约为22万平方。其中地下建筑面积约为2万平方，地上建筑面积约为20万平方。小高层住宅为框架剪力墙结构，地下一层层高为2.7m，内外墙为200mm厚，地下室顶板为160mm厚，梁断面为200×400,150×450,200×300,200×350等。地上一层层高为3.5m，局部2.8m，内外墙为200mm厚，楼板为120mm厚，梁断面为200×400,150×450,200×300,200×350等。标准层高为2.8m，内外墙为200mm厚，楼板为120mm厚，梁断面为200×400,150×450,200×300,200×350等。综合楼为框架结构，地下一层层高为3.97m，外墙为250mm厚，地下室顶板为250mm厚，局部为120mm厚，梁断面为400×820mm，350×600mm，250×500，250×450等。地上一层层高为4.6m，楼板为100mm厚，梁断面为250×550mm，350×600mm，250×600，250×500，200×450等。地上二层层高为3.6m，楼板厚为100mm厚，梁断面为250×550mm，250×600，250×500，200×450等。柱子截面尺寸为500×500，300×300。2#人防地下室为框架结构，地下室层高为4.65m。顶板为300mm厚，剪力墙外墙厚度为300mm，局部为350mm；内墙厚度为300mm，局部200mm。柱子断面尺寸为600×600mm，400×400mm。梁断面为700×900，600×900。某某城十二街区由苏宁地产南京天华百润有限公司投资兴建，上海联创建筑设计有限公司设计，江苏顺悦建设监理有限公司监理，某某集团承建，2#人防地下室车库为核6级和常6级甲类二等人防，小高层住宅结构安全等级为二级，设计使用年限为50年，抗震设防类别为丙类，地下室框架、剪力墙抗震等级为三级，抗震设防烈度7度。二、 编制依据1、 现有某某城十二街区项目施工图。2、 建筑施工模板安全技术规范3、 建筑施工高空作业安全技术规范。4、 混凝土结构工程施工及验收规范5、 本工程施工组织设计。三、 模板体系选用针对工程特点，综合考虑经济性、适用性，选择科学、合理的模板体系。1. 墙模板：采用胶合模板（16.5mm）与松木方料（45*95）拼制模板。2. 柱模板A) 采用无边框釉面胶合板，加工成定型模板，然后吊至操作层进行拼装。B) 柱模板内楞选95*45的方木，柱子拉杆选用14圆钢、纵横距500mm，拉杆按规范要求攻丝。拉杆端部用标准螺栓帽紧固。对拉螺杆套管采用与拉杆直径配套得再生塑料管。3. 梁、顶板模板采用胶合板在吊运作业现场组拼安装。龙骨：采用45*95方木，使用前采用压刨，保证规格一致、平整；平直度控制在1/1000以内。4. 支撑选用扣件式钢管满堂脚手架支撑体系。5. 楼梯模板：梯模采用组拼式模板，加工尺寸要准确，规格一致，安装牢固。6. 门窗洞口的位置及尺寸准确，要求门窗模板可拼装、易拆除、刚度好、支撑牢、不变形、不移位。7. 其他材料：钢管（48*3.5）：围楞和搭支模架、柱箍。扣件：用于支模钢管架体系的连接与紧固。14对拉螺栓（20UPVC管，保护螺栓）用于拉结墙两侧模板。14对拉螺栓（中间双面满焊50*50止水片）：用于地下车库剪力墙等需防水部位。四、 模板配置、拆除质量规范要求1. 现浇结构模板安装的允许偏差，应符合下表规定。现浇结构模板安装的允许偏差项次项目允许偏差（mm）检验方法1轴线位置5钢尺检查2底模上表面标高±5水准仪或拉线、钢尺检查3截面内部尺寸基础±10钢尺检查柱、墙、梁+4，-5钢尺检查4层高 垂直度不大于5m6水准仪或拉线、钢尺检查大于5m8水准仪或拉线、钢尺检查5相临两板表面低差2钢尺检查6表面平整度5用2m靠尺和塞尺检查2. 现浇钢筋混凝土梁、板，当跨度等于或大于4m时，模板应起拱：当设计无具体要求时，起拱高度宜为全跨长度1/10003/1000。3. 模板拆除的规范要求现浇结构的模板及其支架拆除得时间及混凝土强度，应符合设计要求，当设计无要求时，应符合下列规定。1）侧模：在混凝土强度能保证表面棱角不因拆除模板而不受损坏后方可拆除。2）底模：在混凝土强度符合下表后方可拆除。构件类别构件跨度（m）到达设计的混凝土立方体抗压强度标准值的百分率（%）板250>2，875>8100梁、拱、壳875>8100悬臂构件1004. 现场模板堆放模板堆放区要避开道路、消防管线，并满足相关消防要求，模板堆放区钢管均刷黑、黄相间油漆，并在内侧挂密目安全网，地面用C10混凝土硬化，控制好平整度；每一堆放区设一出入口，左右两侧设标识牌。堆放区设一工具架，同于放置自制角尺、拖布（用于扫除积水等）等维护、保养、堆放用具。设专人负责模板堆放和标志工作，模板堆放应分规格、分类型，集中堆放。大模距两端1/6长度处用通长100*100mm2木方垫起（木模遇雨雪天气时应用塑料布遮盖）；大模用红漆在背面标注其编号。五、 模板安装准备支模前必须搭好相关脚手架，浇筑混凝土前必须支撑是否可靠、扣件是否松动。浇筑混凝土时必须由模板支设班组设专人看模，查看浇筑时支撑是否变形、松动，发现问题及时组织人员进行修复。立模前准备工作1、 安装放线：模板安装前先放控制轴线网和模板控制线。根据平面控制轴线网，在楼板上放出墙、柱边线和检查控制线，待竖向钢筋绑扎完成后，在每层竖向主筋上部标出标高控制点。2、 模板安装前首先检查模板的杂物清理情况、浮浆清理情况、板面修整情况、脱模剂涂刷情况等。3、 在梁端部、柱根角部，剪力墙转角处留置清扫口，钢筋上的杂物用高压泵清理干净。4、 上道工序（钢筋、水电安装、预留洞等）验收完毕，签字齐全。5、 按要求安装好门、窗洞口模板。6、 防止模板漏浆、烂根、错位等的设施设置完毕。7、 现浇结构模板的安装放线及允许偏差要求见上表。六、 模板的配置1. 现浇楼板模板：1) 现浇楼板采用16.5厚胶合板支撑，支撑排档采用45*95方木档，间距不大于25cm，确保与梁、柱模板得良好连接。胶合板使用时严禁随意锯割。2）顶板支撑选用扣件式满堂脚手架支撑模体系。3）根据模板支撑受力计算，并充分考虑到支撑的安全系数，地下室平板、楼层平板均采用纵横距为800mm的支撑体系，每步1800mm设置纵横二个方向水平拉杆一道，一层不得少于两道。4）本工程各楼层得支撑全部采用定尺杆件。2.柱子模板1）柱模板采用16.5厚胶合板支模，支模排挡采用45*95方木档，间距不大于25cm。木档必须刨直，尺寸误差不大于1cm，档与板之间用2寸钉子固定，配制好的模板对角线长度误差不大于1mm，梁柱接头模配制一次成型，并按图纸尺寸留出梁窝，避免梁板支模时交接处出现缩颈或涨模现象。2）柱箍选用48*3.5双钢管，综合楼框架柱柱箍间距为400mm，柱中无对拉螺栓；2#人防地下室框架柱柱箍间距为450mm，中间设一道对拉螺栓；柱子拉杆选用14圆钢，纵横距450mm，拉杆按规范要求攻丝，拉杆端部标准螺帽紧固。对拉螺杆套管采用与拉杆直径配套的再生塑料管。3.梁模板梁模板支撑体系根据梁断面尺寸的不同，通过计算可分为：350×600范围内（包括350×600）的梁采用同一支撑体系；350×600以上，400×820范围内（包括400×820）的梁采用同一支撑体系；400×820以上，700×900范围内的梁采用同一支撑体系。400×820范围内的梁内龙骨采用45×95松木档，截面侧面间距为250mm，外龙骨采用48×3.5双钢管，间距为450mm，梁内不设置对拉螺栓。 400×820（包括400×820）以上的梁设置三道内龙骨，内龙骨选择采用45×95的木方，外龙骨选用48×3.5mm的双钢管，梁内设置二道对拉螺栓，在断面的间距分别为100、450mm，断面跨度方向间距为450mm，直径为14mm。1）所有梁模板底板采用16.5mm厚高强度胶合板配制，厚度均匀，边侧必须与平面成直角，使梁侧模板与梁底模板连接严密，确保梁底混凝土棱角完整；2）所有梁侧模板采用16.5mm厚高强度胶合板配制，配制方法同柱模；3）梁模板排挡采用松木档，间距不大于30cm，梁模板严格按梁断面尺寸进行配制，误差不超过2cm；4）侧模配制时，必须从梁的净跨之中计算，接点设置于梁跨中间，确保梁、柱细部尺寸完整，梁底板按规范要求大于4m跨度应起拱，以1.5/1000为标准。5）支撑选用满堂脚手架支撑体系。350×600范围内（的梁支撑体系搭设高度为2.68m，立杆纵距（跨度方向）为0.8m，立杆的步距为1.8m，梁底无承重立杆，梁两侧立杆间距为1.00m。350×600以上，400×820范围内（包括350×600、400×820）的梁支撑体系搭设高度为3.7m，立杆纵距（跨度方向）为0.8m，立杆的步距为1.80m，梁底无承重立杆，梁两侧立杆间距为1.00m。400×820以上，700×900以内的梁支撑体系搭设高度为4.35m，立杆纵距（跨度方向）为0.4m，立杆的步距为1.8m，梁底增加一道承重立杆，梁两侧立杆间距为1.3m。4.楼梯模板楼梯模板均采用釉面胶合板支设。5.剪力墙模板墙面板采用16.5mm厚胶合板，内龙骨采用48×3.5单钢管，间距为225mm。布置对拉螺栓，断面内水平间距第一道为150mm，第二道以上为450mm。断面跨度方向间距为450mm，螺栓直径为14mm。七、 支模方法工艺流程：脚手架柱、剪力墙梁底模、侧模平板模板1、暗柱支模
