江苏某超高层住宅项目框架结构地下室模板施工方案(附示意图).doc

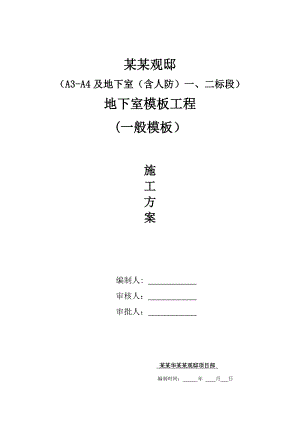

某某观邸（A3-A4及地下室（含人防）一、二标段）地下室模板工程(一般模板）施工方案编制人: 审核人： 审批人： 某某华某某观邸项目部 编制时间： 年 月 日目 录一、工程概述1二、模板方案选择1三、使用材料及要求四、模板工程施工工艺流程图五、各部位模板应用六、模板的安装7七、清水模板的质量控制八、模板的拆除九、成品和半成品保护十、安全、文明、职业、健康施工一、工程概述某某观邸工程位于徐州市明珠路北侧、苏堤路西侧、吴庄路东侧，是徐州市盛和房地产开发有限公司投资的高档住宅。地下二层，地上44层，建筑总高度近150米 ，地下室建筑面积约为15000，地下室为车库、设备用房和人防，其它为住宅。地下室设置汽车库及设备用房等，地下二层为人防地下室，平战结合，建筑结构为钢筋混凝土框架剪力墙体系，抗震等级按七度设防，地下车库采用框架结构。本工程地下室二层底板面标高为-9.900m，板厚600、2200；地下二层顶板面标高-6.000mm、-6.200mm、-5.100mm、-6.300mm、-6.950mm，板厚250mm、300mm；地下室一层顶板标高为-2.000mm、-0.600mm、-0.800mm、-1.700mm、-0.100mm、-0.400mm、-0.900mm、-3.000mm、-1.100mm、-0.400mm，板厚200、250mm；以上标高均为相对标高。地下室一层外墙厚度350mm、地下室二层外墙厚度350mm，底板伸出墙外边500mm。 本工程地下室顶板纯地下室部分地下室一层结构梁主梁截面尺寸多为500×900，首层结构梁主梁截面尺寸多为500×1100，塔楼部分梁最大截面为250×800。纯地下室部分的框架柱截面形式为：600×600、600×800。塔楼部分框架柱、框支柱截面形式较多，包括矩形、异性，截面形式等，剪力墙厚度250、300、350等。 本方案仅仅适用一般模板施工方案，不含需专家论证的高大模板专项方案；需专家论证的方案见高大模板专家论证方案。二、模板方案选择为了使砼达到要求、提高劳动效率及节约成本，同时根据本工程结构、工期等特点，本工程地下室模板均采用散拼模板。要求模板必须按照清水混凝土的要求控制其自身质量。单层墙柱砼表面平整度(±4毫米)、垂直度（±4毫米），楼板面砼表面平整度（±5毫米）的要求进行控制，此在施工过程中要求施工人员严格按照本模板工程的施工工艺及质量要求进行施工。1、施工队在聘用工人时必须挑选操作熟练的工人，工人具有良好的生活习惯和工作素质，并且服从公司的内部管理，对进场的工人必须进行三级教育。2、施工队的工长对进场工人进行编制，把工人分成若干个小班组与现场具体部位结合一致做到奖罚分明，并把编制好的人员名单以及他们的工作部位上报项目经理部。我方施工人员依据这些名单进行质量和奖罚管理，把责任落实到个人。3、工人在开始施工前工长必须进行施工质量安全技术交底。三、使用材料及要求1、支撑采用A48×3.5mm钢管脚手架。严禁使用弯曲、锈蚀、端口不平的钢管。有裂缝的扣件及松口的螺丝帽必须更换。2、本工程模板均采用规格为1830×915×18的双面聚脂模板。3、模板背方和垫方采用100×100木方，木方进场要求选材，严禁使用弯曲、腐朽的木方，木方进场要求统一刨制，刨制的两个相对面要平行，厚度一致，尺寸允差2mm，对于新木方进场，木方统一刨制成90×90规格，用大红色油漆做上标记，进场的旧木方统一刨制成50×85和85×85两种规格（用兰色油漆做标记）或者50×80和80×80规格（用橘红色油漆做标记），项目部会根据木方进场情况对具体部位使用何种规格木方做出具体规定，注意相同区域内必须使用同规格的木方，请各施工队必须严格遵照执行。4、模板围檩采用A48×3.5mm钢管，延翼缘方向弯曲变形的不能使用，延腹板方向弯曲变形大的不能使用。5、模板使用之前必须刷脱模剂。当模板出现破损及时修补、截边。不能修补的要更新模板。模板加工不能在现场加工，必须在木工加工车间，弹线切割、钻孔，对不同部位、不同尺寸的情况下做好标示编号。 6、穿墙螺杆采用A12的高强螺杆。地下室外墙（包括外墙中的柱子）穿墙螺杆加焊3mm（厚）×50mm×50mm止水片，且外墙穿墙螺栓直接埋入墙中不再取出；考虑到地下室二层为人防结构，所以地下二层中室内与室外的隔墙（如通室外的车道隔墙、通室外的楼梯间隔墙等等）、人防区的隔墙、有人防功能的独立隔离间与外界的隔墙及其他可能导致毒气相互泄露的隔墙、临空墙，高强螺栓均直接埋设不再取出，并在模板拆除、剔除垫木后，用气割将外露部分割除，并沿此处为圆心凿至杯型，并在空隙中用1：2防水砂浆填实。仅对于整个墙身或柱身完全处于其中一个人防区，且不导致毒气相互泄露的独立墙柱，高强螺栓可加套胶杯和塑料套管，对拉螺栓在模板拆除后抽出重复使用，凿除胶杯，在套管中填实1：2.5的干硬性聚合物砂浆。 止水螺杆示意图7、后浇带采用钢丝网及锯齿型模板进行拦设。8、施工材料的控制:（1）进入施工现场的新层板、木方、钢管堆放在指定地点。由材料部、工长发放给班组，班组按照已经定好的数量领取，材料发给班组以后由班组自己管理。（2）在施工现场禁止使用手提电锯、台锯，只可以使用手锯，层板在加工房统一加工成半成品，墙体模板丝杆眼必须按钻孔图来弹线钻孔。钻孔在同一部位、同一尺寸的情况下做好标示编号。（3）施工班组没有现场工长的同意，不得对整张层板、整条木方、规格的钢管进行切割，项目部一但发现有此类情况发生将进行严惩。（4）施工班组拼模时按照项目部已编制好的拼模方案对层板、木方进行切割、拼装。（5）按规定经切割以后剩下的小块层板拼成小定型模板（如下图）用于指定部位的墙、板模板。（6）模板使用之前必须刷脱模剂。（7）为保证质量、统一尺寸，现场新进的木方全部刨成90×90，没有经过加工的新木方不得流入现场。（对于进场为85×85的木方，必须单独使用，不能与90尺寸的混用。）（8）实行限额领料制度，项目部将编制主要材料的使用计划，材料部依据总计划分批发放给工长,工长对班组使用的材料进行管理，项目部依据季度材料的节余进行奖惩活动。9、进入施工现场工作的工人需准备的工具:刀锯、铁锤、扳手、工具袋、钢卷尺、手推刨。四、模板工程施工工艺流程图1、墙模板加工制作质量检验墙、柱钢筋绑扎检验安装墙、柱模板检验验收浇筑混凝土拆模清理修补涂刷脱模剂。2、梁板模板加工制作质量检验地下室底板满堂架立杆放线满堂架搭设满堂架检查验收安装梁板底模模板底模检查验收绑扎梁板钢筋梁侧模板安装模板检验浇筑混凝土拆模清理修补涂刷脱模剂。五、各部位模板应用1、基础模板根据本工程的情况,基础土方为人工配合机械开挖，人工填土，对于基础的成型较好。为保证基础承台底板砼构件质量，该部分适合采用砖胎模。用水泥砖、M7.5水泥砂浆砌筑。砖胎模墙厚视承台高度分为120mm、240mm（详见土方开挖方案）。砖模砌筑后，内侧抹灰1：2水泥砂浆，厚度20mm，如地下水量较大，外侧可局部抹灰。本工程根据现场场地情况及施工要求，在局部位置设置施工缝及后浇带，接缝处均采用钢丝网拦设，并安装3mm厚，宽度300的止水钢板。2、地下室外墙模板地下室层高多，浇注砼的自由高度较大。地下室外墙砼的自防水要求也高，模板面积大，为保证地下室外墙砼自身防水效果及增加模板施工工作效率，采取如下措施：（1）、墙体分两次进行浇筑，第一次与地下室底板一起浇筑，浇筑高度从底板面起300；第二次与地下室顶板整体浇筑。施工缝部位安装止水钢板，钢板面向迎水面；（2）、模板在木工加工房统一钻眼，加工，提高加工精度，避免现场钻眼时木屑掉进墙体内，影响防水性能；（3）、模板采用散拼，全部采用12高强止水型穿墙螺杆，中部焊止水片，与墙体浇筑成一个整体，螺杆的横向、竖向间距为450×450，割除时剔成杯型，用防水砂浆封堵密实；（4）、竖向背方为50×90 木方，间距305，背楞横向采用A48×3.5mm钢管，间距450，第一道自地面起200。3、筒体剪力墙、框支柱及塔楼框架柱模板此类墙柱地下室顶板整体浇筑，使用散拼模板和12高强穿墙螺杆、硬质塑料套管、锥型胶杯、蝶型螺帽构成的模板系统。模板背方和围檩间距设计如下：背楞竖向用50×90木方，间距250,背楞横向采用A48×3.5mm钢管，间距500,螺杆竖向的间距500，水平向间距450，第一道从地面200起。塔楼框架柱、框支柱长向高强螺栓在同一拉设点设置两道，以确保螺栓伸长量不宜过大。4、纯地下室独立柱独立框架柱断面形式为矩型，柱从地下室底板至地下室顶板，对于截面尺寸为600×600、600×800的柱子，断面尺寸较小且变化不大，所以采用散拼模板及12高强穿墙螺杆、硬质塑料套管、蝶型螺帽构成柱支模系统。制作时根据柱边长尺寸，高度根据层高配置好模板。围檩间距拟设计如下：模板背竖楞为50×90木方，间距300，柱箍采用A48×3.5mm钢管及M12的高强螺栓连接，柱箍间距500，柱箍第一道从板面200起。5、地下室顶板模板：顶板采用散拼模板，垫方50×90，垫方间距300mm，模板应垂直于木方方向铺钉。钢管支撑立杆间距不大于850mm，且楼板在搭设满堂架之前，必须弹线进行布置。梁位置按不同梁高确定：当梁高1200mm时，钢管支撑间距500mm，木方间距300mm，立杆底部200高设一道扫地杆，顶部一道水平杆，中间水平杆间距1600mm，当梁高大于700时设置对拉螺栓，当梁高1200mm时，钢管支撑纵横向立杆间距400mm，木方间距300mm，梁底采用90×90木方，梁侧采用50×90木方；立杆底部200高设一道扫地杆，顶部一道水平杆，中间水平杆间距1500mm，底部增加对拉螺栓。梁底立杆上均应增加防滑扣件。6、楼梯模板：7、剪刀撑满堂架模板不大于3m必须在纵向、横向设置一道竖向剪刀撑，由底至顶连续设置。 六、模板的安装(1)柱模的安装 a柱模的安装工艺流程： 弹柱位置线柱根焊定位筋安装柱模板安装柱箍安拉杆或斜撑自检 b浇完砼后在柱筋外四周用1：3水泥砂浆做找平层，找平层厚度由板面标高和墙模高度确定。一般考虑<20mm。c弹柱位置线时每边两端要外延50mm，另在柱位置线外300mm处，再弹一道检查线。d安装柱模板：安装前先柱箍筋上按照450×450间距焊制14钢筋对撑；并在模板下口钉海棉条，必要时在下层墙顶部位贴上双面胶，再组装模板，校正后安装柱箍，安装应水平。 e为了防止模板移位、扭转和弯曲，在柱模板上、中、下各设一道钢管箍与模板架连成整体。同时，柱箍螺栓不要一次拧紧，待对模板的轴线位移、垂直偏差、对角线、轴向等全面校正后再紧固。f当梁边到柱边距大于250mm时，要加对穿螺杆，小于250mm时用木方对撑，间距不大于200mm。g砼浇筑前，将柱模内清理干净，封闭清理口，柱模板底角用干硬性砂浆补缝。(2)外墙模的安装及拆除：a外
