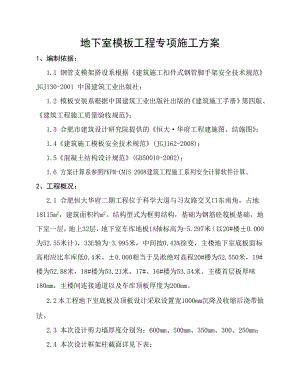

江西某小区住宅楼剪力墙结构地下室模板工程专项施工方案.doc

地下室模板工程专项施工方案1、编制依据：1.1 钢管支模架搭设系根据建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001 中国建筑工业出版社；1.2 模板安装系根据中国建筑工业出版社出版的建筑施工手册第四版、建筑工程施工质量验收规范；1.3 合肥市建筑设计研究院提供的恒大·华府工程建施图、结施图；1.4建筑施工模板安全技术规范(JGJ162-2008)；1.5混凝土结构设计规范(GB50010-2002)；1.6 方案计算系参照PKPM-CMIS 2008建筑工程施工系列安全计算软件计算。2、工程概况：2.1 合肥恒大华府二期工程位于科学大道与习友路交叉口东南角，占地18115m2，建筑面积约m2。结构型式为框剪结构，基础为钢筋砼筏板基础，地下室一层，地上32层，地下室车库地板1A轴标高为-5.297米（以20#楼±0.000为52.55米计），33E轴为-3.995米，中间按0.43%徐变，主楼地下室底板面标高相应比车库低0.4米。±0.000相当于吴淞绝对高程20#楼为52.550米，19#楼为52.88米，18#楼为53.21米，17#、16#楼为53.54米。主楼首层板厚味180mm，主楼间连接通道以及车库顶板厚度为200mm。2.2 本工程地下室底板及顶板设计采取设置宽1000mm沉降及收缩后浇带做法。2.3 本次设计剪力墙厚度分别为：600mm、500mm、350mm、300、250mm；2.4 本次设计框架柱截面详见下表：2.5 框架柱：编号截面尺寸（mm）编号截面尺寸（mm）KZ1400×600KZ2（KZ2a）500×500KZ3500×500KZ4600×600KZ5700×800KZ6500×500KZ7500×500YAZ1350×400YAZ38650×1950YAZ46600×19502.6 本工程地下室顶板设计框架梁，梁截面高度最大尺寸为h=2400mm。 其截面尺寸分别为：200×400mm、250×400mm、250×700mm、300×500mm、300×800mm、350×600mm、350×900mm、350×1200mm、400×900mm、400×700mm、450×1000mm、400×2100mm、400×2150mm、400×2400mm、500×2150mm、500×2400mm（下划线部分框架梁为大截面梁）等。2.7 地下室顶板混凝土设计厚度：180mm、200mm。2.8 地下室顶板框架梁截面高度2100mm、车库板厚度200mm均为高大模板工程（水平混凝土构件模板支撑系统高度超过8m，或跨度超过18m，施工总荷载大于10kN/m2，或集中线荷载大于15kN/m的模板支撑系统）单独编制【高大模板工程专项施工方案】。3、方案选择：3.1 柱模板安装：柱模板均采用18厚胶合板，内楞采用松木枋，规格分别为80×100mm，竖向布置。外楞为48×3.5焊接钢管, 水平布置。柱截面尺寸为600×600mm的柱，外楞用48×3.5焊接钢管和扣件加固。柱截面边长尺寸为800mm以上的柱，按照柱截面尺寸设置两根48×3.5焊接钢管和扣件加固。并在柱中穿规格为14对拉螺栓，对拉螺栓与外楞加固采用标准“3”字形卡扣结合，螺栓两端分别采用两只与螺栓相匹配的螺帽拧紧。外楞安装在柱脚处距地面为200mm，在柱顶梁底下为300mm，中间间距沿柱高均为450mm，具体做法分别参附图（1）附图（3）所示：扣件48×3.5钢管450外楞18厚胶合板80×100木枋内楞14对拉螺栓80070024624624648×3.5钢管450外楞18厚胶合板80×100木枋内楞600600270270扣件附图（1）柱模板安装示意图（一） 附图（2）柱模板安装示意图（二）附图（3）框架柱模板安装示意图（三）注：、YJZ、YYZ、YAZ模板安装，应结合钢筋砼墙体模板构造进行。、未考虑到的柱截面及柱模板安装要求的，则按相邻大的柱截面模板安装要求施工。3.2 梁模板安装：高大梁模板安装方案另详3.2.1 梁支模体系：（1） 支模架采用规格为：48×3.5焊接钢管，立杆下垫上边长200mm，厚18mm木板。纵横方向设水平拉杆，沿垂直方向（步距）间距1500mm，水平杆与该层整体支模体系组成，立杆下设纵横水平扫地杆，距结构混凝土面为200mm，水平小横杆为受力杆，水平大横杆为非受力杆。梁底模通过木枋支承于水平杆上，立杆与水平杆均设剪刀撑，与地面角度。（2） 扣件布置：水平拉结杆与立杆连接，纵横方向拉结均为单扣件，梁底支承木枋小横杆与立杆连结，为了考虑扣件质量，在纵横立杆采用扣件基础上，另在水平杆下增加一只扣件，增加扣件采用“十字扣”扣在立杆上，梁底水平杆下面，每只扣件抗滑能力均不得小于8kN/只。（3） 模板安装：当梁高h<600mm时，梁模板安装及支模体系，具体施工做法参附图（4）梁模板安装示意图（一）所示：当梁高h=600700mm时，在梁两侧沿梁高加设2根48×3.5焊接钢管，采用穿梁螺栓加固，与外楞固定采用“3”形卡，螺杆两端分别采用两只配套螺帽重叠安装，并对拉拧紧。梁模板安装及支模体系，具体施工做法参附图（5）梁模板安装示意图（二）所示：小横杆85018厚胶合板80×100木枋水平间距40060×80木枋立杆纵向间距850大横杆锁脚木枋附图（4）截面高度<600mm梁模板安装示意图（一）附图（5）截面高度600700mm梁模板安装示意图（二）300×800mm、350×800mm、400×700mm、400×900mm、350×900mm截面梁，梁底木枋采用3根50×100mm，沿梁跨度方向布置；侧模内楞采用木枋，规格为50×100mm，竖向布置，沿梁跨度间距为300mm，模板采用18mm厚胶合板，外楞采用两根48×3.5壁厚焊接钢管,水平布置，梁侧布置3道对拉螺栓，对拉螺栓竖向间距为200mm,300mm。螺杆采用14圆钢加工制作,与外楞固定采用“3”形卡，螺杆两端分别采用两只配套螺帽重叠安装，并对拉拧紧。具体施工做法参附图（6）梁模板安装示意图（三）所示：附图（6）400×900mm梁模板安装示意图（三）450×1000mm截面梁，梁支撑立杆的纵距(跨度方向) 0.80米与该处180mm厚板支模立杆（纵横方向间距800mm）呈模数搭设，梁底木枋采用3根50×100mm，沿梁跨度方向布置；侧模内楞采用木枋，规格为50×100mm，竖向布置，沿梁跨度间距为300mm，模板采用18mm厚胶合板，外楞采用两根48×3.5壁厚焊接钢管,水平布置，梁侧布置3道对拉螺栓，对拉螺栓竖向间距为200mm,400mm，共两道，螺杆采用14圆钢加工制作,与外楞固定采用“3”形卡，螺杆两端分别采用两只配套螺帽重叠安装，并对拉拧紧。具体做法参附图（7）梁模板安装示意图（四）所示：附图（7）450×1000mm梁模板安装示意图（四）3.3 墙模板安装：3.3.1 当墙宽度为250mm、300mm、350mm时，墙模板采用18mm厚胶合板，内楞采用80×100mm木枋，竖向布置，水平间距为300mm，外楞采用2根48×3.5焊接钢管，水平布置，沿墙体竖向高度间距为500mm，地下外墙在外侧采用地锚与斜撑扣接，间距为水平方向2000mm，内墙部分外楞与该层支模体系水平杆贯通。内外面钢管外楞采用14穿墙螺栓对拉加固，地下室外墙在螺栓中间焊一块边长80mm的止水环。螺栓布置竖向间距为500mm、水平间距为600mm。与外楞固定采用“3”形卡，螺杆两端分别采用两只配套螺帽重叠安装，并对拉拧紧。当墙体宽度为500mm、600mm时，螺栓布置竖向间距为450mm、其他参数不变。14对拉螺栓水平间距6002根48×3.5钢管“3”形卡螺帽加固18厚胶合板水平撑与支模体系水平杆连接扫地杆80×100木枋水平间距30018厚胶合板水平撑与支模体系水平杆连接施工缝钢板止水带扫地杆80×100木枋水平间距30014对拉螺栓水平间距600斜撑与地下锚桩水平间距20002根48×3.5钢管“3”形卡螺帽加固钢板止水环具体施工做法分别参附图（8）、附图（9）墙模板示意图所示：附图（8）地下室外墙模板示意图 附图（9）地下室内墙模板示意图3.4 楼板、楼梯模板安装：3.4.1 地下室顶板（180mm厚）楼板，模板采用18厚胶合板，木枋采用规格50×100mm，竖向铺放，中心间距400mm，扣件式钢管脚手架作为撑系统，立杆纵横间距为800mm，水平杆步距1500mm，具体施工做法参附图（10）楼板模板安装示意图所示： 附图（10）180mm厚楼板模板安装示意图 3.4.2 楼梯模板底模采用18mm厚胶合板，木枋采用规格60×80mm，水平铺放，水平间距为400mm，木枋铺放在楼梯支模架钢管上。楼梯侧模采用60×80mm木枋与18mm厚胶合板立杆间距组成定型模板。踢脚板采用40mm厚松木板，安装时，下口凹进10mm。踢脚板两端采用40mm厚的松木板，加工成与踏步宽、高相同尺寸的三角板块，踢脚板中间采用梢径70mm松条木固定。具体施工做法参附图（12）楼梯模板安装剖面示意图所示：附图（12）楼梯模板安装剖面示意图4、施工方法及技术措施：4.1模板加工：4.1.1 模板加工统一安排在木工车间进行，按照模板加工料单进行制作，复杂结构先做好配板设计，包括模板分块图，模板组装图，节点大样图等。4.1.2 模板制作完成后，编号堆放，随用随领。采用塔吊直接吊至施工部位。 4.2 支模架搭设：4.2.1 支模架搭设应严格按照方案进行施工，从下到上、分步分层搭设、分步固定、分步校正。4.2.2 搭设前，采用木枋将钢管垫起，先进行纵横向扫地杆搭设，纵横向水平杆有接头时, 应采用搭接，搭接长度600mm，每个接头不少于两只扣件。4.2.3 立杆搭设应在其底部先垫上木板。立杆放在木板中间，如地面不平时，应先做好地面找平工作,上下楼层立杆位置应在同一垂直线上。4.2.4 支模架搭设应按照立杆间距要求，进行拉线定位，水平杆搭设应按照标高水平拉线施工，梁板底处水平杆应根据梁板标高要求搭设。4.2.5 剪刀撑搭设，梁底处应按照梁侧立杆搭设，剪刀撑上下端应搭在水平杆，上端搭在梁底水平杆上，下端搭在扫地杆上，中间与立杆、水平杆连接。 4.3 模板安装： 4.3.1 柱模板安装：（1） 首先在基础面或楼层面上弹出纵横轴线和柱四边边线，根据定位尺寸，在柱脚钢筋上焊上控制钢筋栓，调整标高。安装柱模时，同一排柱要先支两
