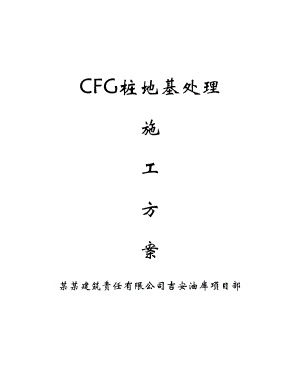

江西某石化项目CFG桩地基处理施工方案.doc

CFG桩地基处理施工方案某某建筑责任有限公司吉安油库项目部第一章工程概况一、工程概况：（一）工程简介：工程位置吉安市长塘镇吉新公路旁。建设单位江西石化有限公司。设计单位天津中德设计公司。勘察单位胜利油田胜利勘察设计研究院。总承包单位某某责任有限公司。二、编制依据1、该工程岩土工程勘察报告；2、工程测量规范（GB50026-93）；3、施工现场临时用电技术规范（JGJ46-88）；4、建筑机械使用安全技术规程（JGJ33-96）；5、水泥粉煤灰碎石（CFG 桩）复合地基技术规范中国建筑科学研究院企业标准（Q/JY06-1997）。第二章 施工总体部署及准备一、工程总体目标（一） 质量目标质量目标： 保证合格， 争取优良工程。（ 二） 工期目标总工期为55 天，CFG 桩施工30 天，清运桩间土、桩头34 天，桩基检测18 天，剔桩头、铺褥垫层18 天（部分工作可交叉进行）。（三） 文明安全施工目标确保CFG 桩施工阶段的安全按按江西石化文明安全标准的要求执行。二、施工总体顺序1、进行现场临设设备进场等施工准备工作。2、基坑土方完成后，进行测量放线、材料进场等工作。3、钻机安装、设备就位、资料报验监理等工作。4、进行CFG 桩施工，5、清桩间土、凿桩头。6、进行CFG 桩检测工作。7、铺设30cm 厚褥垫层。三、施工管理体系(一) 施工管理组织体系表(二) 管理人员职责表序号类别人数职能1项目经理1代表公司对项目全面负责，在项目上实施质量方针和经营宗旨，全面履行与业主签定的合同2项目总工1全面审查项目的技术、质量工作3技术负责1主管技术、质量管理工作，负责编制单项施工组织设计、制定图纸自审计划、施工技术交底、参加图纸会审4质量负责2对工程质量进行控制，对不合格品提出自理方案、制定纠正和预防措施并监督实施、组织质量等级评定5安全负责1组织现场的安全、劳动纪律、文明施工教育，制定相应的规章制度并负责监督检查6材料负责1负责采购材料、半成品、设备，并作好验证、保管、试验、标识、发送管理工作7资料员1负责施工中的全面技术文档整理、发放和保存8施工负责1负责与各班组进行安全、质量、劳动纪律、文明施工教育，严格按照有关技术及规范要求进行施工，保证施工质量及进度四、施工前准备（一）技术准备1、根据业主提供的地质资料，对原有设计和施工方案进行进一步调整和深化，并进行交底。逐级进行技术交底，指导施工。2、组织各部门有关人员认真学习施工图纸和设计方案，掌握施工的形式和特点，复核需要采用的新技术，同时审查加工订货有何特殊要求。3、组织所有技术人员认真学习新规范、新规程、积极推广应用建设部推广的十大新技术，积极学习，吸收国内外的先进施工经验，充分利用已有先进的技术，提高该工程施工的科技含量。4、认真学习监理规程，积极配合好监理单位的工作，保证各项工作顺利进行。5、进行成本控制，制定供料计划，编制施工图预算和施工预算。6、采用项目法施工，合理安排工序的搭接，采用项目管理电脑软件系统，对施工进度计划进行网络优化，积极作好各项技术保障。（二）劳动力组织准备1、劳动力组织为保证本工程优质、高效地完成，我公司拟选用参加过同类工程施工，具有较高素质的施工人员，其中主要技术工种的人员必须持证上岗。按照总工期安排的要求，在劳力资源上必须给予充分保证。预计平均每天需投入劳力约40 人左右2、作好劳动力的技术培训工作针对本工程基坑比较深，施工难度较大，施工质量要求高等特点对操作人员进行专业技能培训，并对作业难度大的地方进行1 对1现场实物交底，提高工作操作技术水平。对于特殊工种人员要求必须持证上岗，并进行进场三级安全教育,保证工程“优质、低耗、快速、安全”地进行。3、做好劳动力管理安排好工人进场后的生活，按队组编制，组织上岗培训，主要有：规章制度、安全施工、基本操作技术和精神文明教育四个方面，进行总动员，开展“比、学、赶、帮、超”的劳动竞赛活动。（三）施工机械准备根据实际情况，本工程准备使用二套CFG 桩机械设备。（四）材料准备1、本工程采用商品碎石混凝土。2、对本工程需采用的原材料须进行检验，预计砼用量为2800m3。（五）施工现场临时用电预计550KW 的用电量满足施工要求；（七）试验、计量工作计划1、材料试验计划严格按国家有关规范、标准和北京市建筑安装工程施工技术资料管理办法以及我单位颁布的过程检验和试验控制程序对主要原材料、成品、半成品在使用前进行检验，同时对施工产品进行质量检验，确保工程质量安全。工程坚持见证取样和送检制度，在建设单位或监理人员见证下由施工人员在现场取样，送至试验室进行试验。2、现场试验人员及工具配备现场固定1 名试验人员，负责工程中原材及砼试验项目，试验人员必须经过培训，具备试验员资格。配备足够试验设备、工具以便试验工作顺利进行。五、CFG 桩施工流程第三章CFG 桩施工组织方案一、施工设备序号设备名称数量备注1长螺旋钻机2 台2混凝土输送泵2 台3配电箱2-4 个4试块模具6 套5塌落度筒2 套6搅拌机2 台二、施工人员计划（一）、项目部人员组成序号人员安排人数备注1工程总负责 12技术总负责 13工程负责 14技术负责 15电工 26质量负责 27安全员 28测量员 3（二）、施工队伍计划安排序号队伍人数施工范围1施工一队20基础桩2施工二队20基础桩三、施工工艺本工程拟采用长螺旋钻机成孔，泵送砼成桩的工艺。施工工序为：放线定位铺设施工平台机械就位钻孔灌注CFG 桩混合料成孔移位凿桩头铺褥垫层。制备CFG 混合料2、成孔1）钻机就位钻机就位前要做好测量放线工作，确定正确的桩位，并请甲方及监理验线，钻机安放要平稳，对正桩位，钻头中心于桩位偏差不大于2cm，桩垂直度偏差小于1%.2）成孔采用长螺旋钻机，钻孔与常规方法相同，边钻进边排土。3、混合料搅拌混合料搅拌是由搅拌站搅拌必须由专人操作，严格执行砼配比及计量标准,每机组每台班取一组试块检验以保证强度质量。4、提钻灌注CFG 料：注意灌入量及灌入高度。5、桩头凿除桩头凿除工作可按常规凿桩头方法进行，凿桩头时需人工清除余土至设计标高，为了保证在凿桩头时CFG 桩不断裂，需用3 根钢钎呈现120 度角在设计标高以上5cm 处，同时用大锤敲打，切断桩头后，用锤和钎子剔平桩头至设计标高。6、铺设褥垫层地基检测合格后，将进行褥垫层铺设工作，褥垫层材料采用0.52.0cm 级配料，铺设厚度为30cm，铺设范围在基础垫层内，施工方法为一次性将碎石铺设至32.5cm，然后用平板振动器振密，振实后褥垫层厚度应力30cm。四、岗位责任制：施工指挥调度岗：负责施工前的准备工作和现场施工的全面指挥，对施工情况做到心中有数，随时调度生产，保证施工作业的连续性，确保施工质量、进度、安全。施工质量检查岗：负责施工期间质量，检查混凝土坍落度、成桩质量、试块制作等，汇总编制日生产进度表，收集各项原始资料及试验数据，解决施工中存在的质量问题。钻机操作岗：负责操作钻机，观察判断钻机的工作情况，掌握钻进与提拔速度，维护和保养钻机。钻机记录岗：负责填写钻孔施工记录，观察记录地层变化，做到数据准确无误。钻机前车岗：负责钻机前车的就位、移位工作。钻机后车岗：负责混凝土输送泵的操作管理。机前指挥岗：负责整个钻机的全面指挥工作，保证钻机正常工作。设备维修岗：负责钻机、混凝土泵、电器设备的维修保养，保证设备正常工作。后勤服务岗：负责后勤供应工作，安排好职工的饮食及后勤供应。五、施工质量标准1、控制指标:塌落度180-2002、主要控制指标如下：要求CFG 桩成桩后桩径410cm，有效桩长达到要求，桩身强度达到C20，桩的施工偏差满足下述要求：1）轴线点定位偏差2cm，桩尖对位偏差2cm；2）成桩桩位偏差：<0.4d；3）成孔垂直度偏差1%，桩径偏差±2cm，桩长偏差10cm；4）灌注充盈系数K1.0；5）褥垫层夯填度0.9。六、工期计划详见施工进度表。CFG桩进度计划表 日期名称2014年4月2014年5月2014年6月510152025305101520253051015202530T-107T-105T-102T-104T-106T-108T-103说明：雨天除外七、施工质量保证措施1、质量保证措施1）、工地建立质量管理小组，施工班组设12 名兼职质量管理员，实行信息化管理；2）、施工中严格按照施工图纸及国家的有关规范进行施工，有关规范如下：. 建筑地基处理技术规范（JGJ7991）；. 建筑桩基技术规范（JGJ94-94）. 地基与基础工程施工及验收规范（GBJ202-83）；3）、开工前要作好施工技术交底工作，明确施工质量的重要性。4）、落实各部门各级技术岗位责任制，推行“以质量为中心，以技术为指导，以管理为基础”的全面质量管理活动，以活动程序保证质量管理的实施；5）、对各分项施工工艺实行跟踪检查，进行质量控制，检查技术交底、操作规程与操作质量，争取在施工过程中发现问题及时解决，杜绝不必要的损失；6）、施工技术档案严格按建筑安装工程资料管理规程（DBJ01-51-2000）的要求进行整理，完善施工全过程的质量控制检验活动；7）、对原材料实施质量控制，不合格材料不能使用；8）、严格按书面手续进行甲、乙双方与内部测量移交工作，建立工程测量档案；9）、认真履行隐蔽工程手续，每一道工序不经有关人员签字，不得进行下一道工序的施工；10）、服从现场施工监理的管理，严格按照施工监理的有关要求进行有关资料的报验。2、施工材料检验计划本工程所有进入施工现场的原材料必须进行检验，凡是未经检验和检验不合格的原材料一律不得使用，检验合格的原材料必须报现场项目经理批准后方可使用，材料成品检验必须按要求进行。具体计划要求如下：1）、砼试验每台班必须制作一组试块。八、施工安全保证措施为保证施工顺利的进行，减少对周围环境的干扰，我公司将采用如
