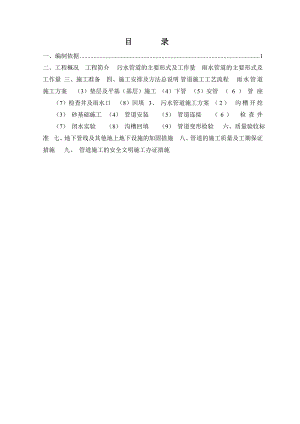

目 录一、编制依据1二、工程概况工程简介污水管道的主要形式及工作量雨水管道的主要形式及工作量三、施工准备四、施工安排及方法总说明管道施工工艺流程 雨水管道施工方案（3）垫层及平基（基层）施工（4）下管（5）安管（6）管座（7）检查井及雨水口（8）回填3、 污水管道施工方案（2） 沟槽开挖（3） 砂基础施工（4） 管道安装（5） 管道连接（6） 检查井（7） 闭水实验（8） 沟槽回填（9） 管道变形检验六、质量验收标准七、地下管线及其他地上地下设施的加固措施八、管道的施工质量及工期保证措施 九、  管道施工的安全文明施工办证措施  某某省XX东环路桥建设工程雨污水管道施工方案编 制：审 核：批 准：某某路桥工程有限公司XX东环项目部 一、编制依据（1）中华人民共和国某某省XX东环路桥建设项目招标文件、补遗书、答疑等；（2）业主提供的设计资料及设计图纸；（3）给排水管道工程施工及验收规范；（GB 50268-2008）（4）给水排水构造物施工及验收规范（GBJ141-90）（5）混凝土和钢筋混凝土排水管（GB11836-89）（6）现场实地勘察的自然因素、交通运输、材料来源、民俗民情等资料；（7）我单位拥有的科技工法成果和现有的管理水平、劳力设备技术能力以及丰富的施工经验。二、工程概况1、工程简介 本工程虽在区域路网尚未完全形成，河流暂为未经改造的原始水系，区域现状为地表自然排水。锦江以北道路根据XX中心城区排水专项规划接收被交道路雨水，锦江以南主要是收集本道路地块雨水。沿线有3条河流横穿该道路，其中北岸有一条河流横穿道路，桩号为K4+630，该河常水位为27.1m，河底标高为25.4m；第二条河流为锦江，于道路桩号K5+300处；南岸有一条河流横穿道路，桩号为K8+715，改河常水位标高为26.8m河底标高为25.6。 污水处理厂位于锦江北岸，位于规划三路以南、瑞州东路以北、环城东路以西，污水处理厂现状建成规模为2万吨/日，现状处理规模较小，规划对现状污水处理厂进行扩容改造。2、污水管道的主要形式及工作量（1） 本工程污水管道设计采用HDPE缠绕结构壁管。（2） 污水管设计情况： 管道接口：HDPE缠绕结构壁管采用电热熔接口。 管道基础：HDPE缠绕结构壁管采用15cm厚中粗砂基础。 检查井： 采用1000、1250、1500、B=1300污水检查井。（3） 主要工作量： DN1000HDPE管：179M； DN800HDPE管：1123MDN600HDPE管：997MDN500HDPE管：1851MDN400HDPE管：14097MDN300HDPE管：1266M1000污水检查井：644座；1250污水检查井：33座；1500污水检查井：6座；B=1300污水检查井：2座3、雨水管道的主要形式及工作量（1）本工程雨水管道依设计采用有：承插钢筋混凝土管 企口钢筋混凝土管（2） 雨水管设计情况： 管道接口：采用橡胶圈接口 管道基础：钢筋砼管采用30CM碎石垫层加120°、180°混凝土基础。 检查井： 采用1000、1250、1500圆形雨水检查井、矩形雨水检查井。（3） 主要工作量：D225HDPE 管：410m；D400承插钢筋砼管：385m； D600承插钢筋砼管：981m； D800平口钢筋砼管：290m； D1000平口钢筋砼管：560m； 1000雨水检查井：211座；1250雨水检查井：41座；1500雨水检查井：25座；矩形雨水检查井：84座。三、施工准备由于路线较长，工期较紧，需要做好充足的施工准备。1、施工队伍进场后，必须先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。2、安排好管道生产，在保证质量的前提下，提高生产能力，保证供应，满足施工进度要求。3、雨污水管道施工所需的材料设备必须准备齐全，要满足规范设计要求。4、管道施工前进行认真的技术质量安全交底，分工明确，责任到人。四、施工安排及方法总说明条件具备后，尽早开始形成工作面，须先进行一段试验段的施工，得出经验数据，以指导后续施工。根据总体进度计划要求，我部在该段安排两个雨污水管道施工队伍，每个施工队必须有23个作业面，形成流水作业，以保证施工进度。雨水管和污水管在高填方路段时，路基填筑到管底设计标高时开始布管，其他地段管道沟槽采用挖掘机放坡开挖，在沟槽里设置排水槽、集水井，用水泵抽水排除积水，以保持沟槽干燥。施工顺序：先施工深的管线，再施工浅的管线。首先打通各段面的出水口，以保证各施工段的排水。五、施工方案施工准备工作材料试验，砼、砂浆配比设计立基座模板检测基底标高、土质等 拟定施工方案管槽开挖、修整测量放线砼拌和运输报工程师检验留设砼试件试压铺垫层及浇筑砼基检测管位标高等检查井砼基留设砼试块试压安装钢筋砼管报工程师检验管节装运进出口测量放样洞口施工排水工程施工结束报验报工程师检验管槽回填土夯实留设砂浆试块试压管道检验压实度试验1.管道施工工艺流程2、 雨水管道施工方案 （1）测量放线根据设计图，测设管道中心线和井中心位置，设立中心桩。管道中心线和井中心位置须经监理复核。根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制，在沟槽外1m位置的两侧设置控制桩，以备校核。 （2）沟槽开挖在沟槽开挖前，应对场地进行平整，严格控制沟槽中心线的平面位置采用人工配合机械开挖法。沟槽开挖以自下流向上游方向开挖。雨水管道沟槽开挖深度较深，沟槽边坡采用一定的放坡，按沟槽深度1.50米以内不放坡；深1.50米以上按机械开挖放坡标准1：0.33放坡，以保证施工安全。针对沟槽开挖土方量大的特点，为保证施工进度，在开挖施工时，投入足够的机械。保证一个“快”字；在沟槽开挖时，准备工作效率高的大型机械，突出一个“大”字；保证每天有足够长的工作段面，保证一个“长”字。开挖沟槽时先指定专人与司机配合用机械开挖到离设计槽底30cm左右，再用人工进行清底。以保证不扰动槽底土壤及准确的挖到槽底高程和宽度，防止超挖。如有超挖应用砾石砂或碎石等填实。其次，在槽底两侧开挖排水边沟，并设置一个集水井进行沟槽排水。保证槽底土不受水浸泡。沟槽开挖时如遇不良土质塌方，则采取临时木挡土板或钢支护，确保施工和工作人员安全。当天挖到的沟槽保证当天进行碎石垫层及平基的施工。若当天不能进行垫层及平基的施工，则开挖沟槽底部土方时予留1020cm的土，待第二天继续开挖到指定标高。沟槽开挖后，遇到软土、松土或扰动土时先采用人力插钎测定地基处理深度方法，报监理工程师及甲方代表进行适当处理。遇到深度大时，报监理工程师及甲方代表联系设计单位进行处理。沟槽两侧临时堆土或施加其他荷载时，注意不得影响建筑物、各种管线和其他设施。（沟槽开挖断面图示）： i i H C B C 注：图中B - 管道基础宽度，按不同管径按定额标准取定。 C - 工作面宽度，按不同管径按定额标准取定，一侧加20CM排水宽度。 H - 沟槽开挖深。 I - 沟槽边放坡，暂按1：0.33取定。坑边堆土时应注意下列事项： 堆土坡脚距开挖基槽1米以外，堆土高度不高于2米； 不得影响原有排水路线； 为防止地表水进入基坑，堆土内侧应挖截水沟，汇集雨水引向基坑外。向坑一侧的堆土应铲平、拍实，避免雨水冲刷； （3）垫层及平基（基层）施工管道基础铺筑前检查土质情况，如有异常，报监理、设计采取处理措施。沟槽经监理工程师检验合格，及时进行垫层及平基的施工，减少地基扰动的可能。采用平基法铺设，其施工顺序为：支平基模板碎石垫层铺设浇筑平基混凝土平基混凝土养护下管安管支管座模板浇筑管座混凝土抹带接口湿草袋养护。平基及管座用混凝土采用预拌制砼，强度等级为C15。首先按照设计要求立好支模，支模时面板对准给定的基础边线垂直竖立，内外打撑定牢，内侧打钢钎固定，配合浇筑进行拼装，注意处理好拼缝以防漏浆，并在面板内侧弹线控制混凝土浇筑高度。须铺设碎石垫层的按照施工规范要求进行30cm碎石垫层的铺设。碎石采用540mm的级配石，预先洗净放入支模后用电动打夯机夯实。然后进行水泥混凝土平基的浇筑。混凝土入槽一律用人工挑运或用流槽直接放入槽内，杜绝混凝土发生离析现象。混凝土入模后用平板式振动器进行振捣、表面整平（略带毛）后进行养护。平基水泥混凝土养护一定时间。砼基础施工时，做好沟槽排水，严禁带水作业。井底基础与管道基础同时浇筑。（4）下管下管前需检查混凝土基础的标高、轴线，清除基础表面的污泥、杂物及积水并刷毛，在基础上弹出排管中心线。标高经复核后方可排管，排管时以控制管内底标高为准。管子下沟时，以逆流方向铺设。下管前对钢筋混凝土管进行检查：首先进行外观检查。外观质量及尺寸公差应符合国家标准混凝土和钢筋混凝土排水管（GB11836-89）的要求。不合格管材退回不用。管子内外侧应清扫干净。安装橡胶圈，将橡胶圈按照正确方向套入插口上的凹槽内用凡士林均匀涂刷在承口内侧和橡胶圈上，保证胶圈平直无扭曲，就为正确。下管前应在一个井段内按照管壁厚度进行排号，以保证相邻管内错口不大于3mm。砼管一律采用机械下管，采用挖机在沟槽侧进行吊管，人工予以配合。下管由检查井的一端开始，如铺设承插管，承口应对向上游，插口对向下游。下管时注意平缓作业，防止绳索折断。下管时要适时拨正找直，拨正时撬棍下垫以木版，不直接插在混凝土基础上。（5）安管管子安好后，用干净的预制稳管垫块卡牢。安管前管子内外侧清扫干净。企口或承插管管接口留有10mm左右的缝隙。必须有专人检查胶圈滑动情况发现胶圈滑动不均匀时立即停止插入，用扁槽将胶圈位置调整均匀后再继续进行施工。遇到检查井处安管与管长不符时，以适当调整井
