河北某高层办公楼通风工程风管施工方案(风管安装).doc

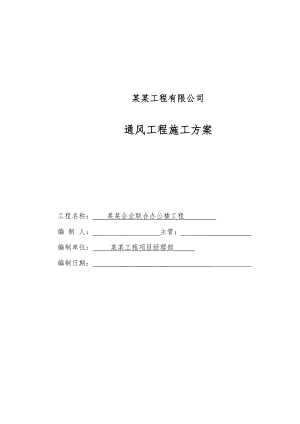

某某工程有限公司通风工程施工方案工程名称： 某某企业联合办公楼工程 编 制 人：_主管：_编制单位： 某某工程项目经理部 编制日期： _目 录一、工程概况1二、风管加工 1三、风管法兰加工2四、风管支吊架2五、风管安装3六、风管系统阀部件、风口、消声器安装5七、设备安装7八、风管系统防腐、保温与防火封堵8九、风管盘管安装8十、注意事项9一、 工程概况1.1 工程名称：某某企业联合办公楼工程1.2 工程地点：河北省沧州市渤海新区黄骅港区1.3 概况介绍： 本工程为一类高层公建，地上11层，地下1层，建筑高度52.35米，建筑耐火等级为一级。建筑面积55108平方米，其中地上建筑面积43334平方米；地下建筑面积11774平方米。二、风管加工2.1工艺流程（1）镀锌钢板风管加工工艺流程：领料展开下料剪切倒角咬口制作风口拆方成型法兰下料焊接剪切冲孔打眼铆法兰翻边成品刷漆检验（2）离心玻璃保温消声直接成型风管加工工艺流程：材料检验核对风管的尺寸设备检验定位板材开槽风管成形风管加固组装检验存放保管系统编号2.2施工准备（1）人员进场后，组织主要施工技术人员熟悉图纸，解决建筑、结构和电气、暖通施工图中的管路走向、坐标、标高与通风管道之间跨越交叉出现的问题。（2）组织施工人员学习有关规范和规程，对施工人员进行技术交底，对风管的制作尺寸，采用的技术标准、咬口及风管的连接方法进行明确。（3）按照总图对预制加工场地进行布置，根据风管制作的工序合理布置风管加工设备。（4）风管预制场垫置橡胶板，以减少风管在下料、拼接等过程中的划痕。2.3材料准备(1)所使用板材、型钢材料（包括附材）应具有出厂合格证书或质量鉴定文件。(2)制作风管及配件的板材厚度应符合设计及规范要求。(3)板材各项指标符合规范的要求。(4)所有材料进场后要堆放整齐，并作好相应的标识。(5)外观检查：板材表面应平整，厚度均匀，不得有裂纹，砂眼。刺边及严重锈蚀情况；尤其是镀锌钢板不得有损伤和锈蚀的痕迹。(6) 型钢应该等型，均匀，不应有裂纹、气泡、夹渣及其他影响质量的缺陷。其他材料不能因具有缺陷导致成品强度的降低或影响其使用效能。2.4风管的制作（1)本工程风管分为空调风系统、送排风系统、防排烟系统，根据设计及规范要求进行制作。（2)风管加固。离心玻璃保温消声直接成型风管采用12号镀锌铁丝做加强筋进行加固；镀锌钢板风管采用L40*4角铁进行内加固。（3） 制作金属厚2mm风管时，矩形风管的四角组合采用焊接，焊缝要严密，减少变形量。（4） 加工、运输过程中要注意板材的保护。（5）风管法兰螺栓的间距，本工程风管应小于或等于100mm，矩形法兰的四角处应设螺孔。（6） 用角钢加固大边：适用于风管大边630mm，而小边<630mm的情况，角钢规格与法兰相同，角钢框，角钢与风管采用镀锌铆钉铆接。（7） 加工、运输过程中要注意保护钢板的镀锌层。（8） 矩形风管的三通和四通，根据实际情况采用分叉式或分隔式。（9） 风管与配件的表面应平整，圆弧应均匀，咬口缝应严密、宽度应一致，并不得有十字交叉的拼接缝。（10） 金属风管的制作，其外径或外边长的允许偏差：当小于或等于300mm时为-10mm；当大于300mm时-20mm。其法兰内径或内边长尺寸的允许偏差为13mm，平面度的允许偏差为2mm。矩形法兰两对角线之差不应大于3mm。（11）离心玻璃保温消声直接成型风管的制作，采用手工开槽（或者搭接式开槽设备开槽），检查手工开槽刀是否齐全无损坏现象，根据图纸所要求的规格、尺寸，列好风管的制作开槽单，并依此开槽单开出下料单，依开好的槽口，将阔板折成矩形管道，确保两端齐平和雌雄端吻合良好，接缝用压敏胶带密封好。（12）离心玻璃保温消声直接成型风管的组装根据设计图纸尺寸及现场实测进行组装，在组装时，将待组装的风管雌口朝下，垂直立稳，用雌、雄刀切开接口角，翻开折边，修齐对角便于连接。（要切入内层）清扫干净，然后，将另一节待接管道雌口与修好的雄口相接。用装针固定，热敏胶带粘合水平组装时，各管道往一处倾斜，以便于在一侧装订和粘胶带，把胶带粘贴在外径接口上，具体的接口按现场组装。（13）离心玻璃保温消声直接成型风管的制作，应符合复合玻纤板风管行业标准JC/T591-1995规定。（14）风管的密封，以板材连接的密封为主，以密封胶嵌缝方法密封为辅。密封胶性能应符合具体使用环境要求，密封面设在风管的正压侧。（15） 柔性短管的长度为150250mm，其接缝处应严密牢固，且不宜作异径管使用。三、风管法兰加工（1）风管与扁钢法兰连接，可采用翻边连接；离心玻璃保温消声直接成型风管与法兰连接采用粘合剂连接。（2）矩形风管法兰加工。共板法兰风管采用流水线设备进行成批量加工。角钢法兰的角钢下料时应注意使焊成后的法兰内径不能小于风管的外径。下料调直后放在相应的模具上卡紧固定、焊接、打眼。（3）圆形法兰加工。先将整根角钢或扁钢放在法兰卷圆机上按所需法兰直径调整机械的可调零件，卷成螺旋状然后取下；将卷好后的型钢划线割开，逐个放在平台上找平找正；调整后的法兰进行焊接、冲孔；（4）法兰螺栓孔的位置处于角钢（减去厚度）或扁钢的中心，孔的排列，要使正方法兰和兰任意旋转时，四面的螺栓孔都能对准；矩形法兰两对边的螺栓孔都能对准。（5）在连接法兰铆钉时，必须使铆钉中心线垂直于板面，让铆钉头把板材压紧，使板缝密合并且保证铆钉排列整齐、均匀。（6）连接用的螺栓和铆钉采用同样规格，螺栓M8，铆钉4。（7）风管与角钢法兰连接，管壁厚1.5mm时，采用翻边铆接，铆接应牢固，翻边应平整、宽度一致，且不应小于6mm，铆接部位应在法兰外侧，翻边均匀平整，紧贴法兰，翻边处裂缝和孔洞应涂密封胶。翻边不得遮住螺孔，四角必须铲平，不能出现豁口，以免漏风；管壁厚度1.5mm，采用沿风管的周边将法兰满焊，风管与扁钢法兰连接，可采用翻边连接，离心玻璃保温消声直接成型风管与法兰连接采用粘合剂连接。（8）风管制作完毕后，组织专人对其外观、尺寸等参数进行检查，严防不合格品流入下道工序。检查合格后，清理干净，按系统分别编号并妥善保管。四、 风管支吊架4.1制作支吊架(1)标高确定后，按照风管系统所在的空间位置，确定风管支、吊架形式。(2)在制作支吊架前，首先要对型钢进行矫正。小型钢一般采用冷矫正，较大的型钢须进行热矫正。(3)型钢的切断和打孔。型钢的切断使用砂轮切割机切割，使用台钻钻孔。支架的焊缝必须饱满，保证具有足够的承载能力。(4)圆风管抱箍的圆弧应与风管圆弧一致。(5)支、吊架上的螺孔必须采用机械加工，不得用气焊开孔。(6)全牙吊杆根据风管的安装标高适当截取。露丝不能过长，以丝扣末端不超出托架最低点为准。4.2支吊架安装（1）结合现场情况，凡是现场有预留板的必须在预留板上进行焊接加固，其他用膨胀螺栓进行固定。（2）支吊架安装前，按风管的中心线标高，计算出吊杆的长度，并结合装饰专业，仔细核查风管安装有无与吊顶交叉现象发生。（3）支吊架安装是风管安装的第一道工序。矩形风管的安装标高通常是从管底算起，安装时应注意保温风管的支吊托架应设在保温层外部，不得损坏保温层；（4）支吊架不能设置在风口、风阀、测定孔等部件处。不得影响阀的操作，不宜直接吊在法兰上，矩形风管的支架设在保温层外部，并不得损伤保温层。（5）支吊架采用膨胀螺栓固定，吊杆采用8、10或12圆钢，承托用等边角钢，吊架应能调节，每趟水平风管设有两组防摆吊架。角钢规格比风管法兰所用角钢大一号。（6）风管的支、吊、托架的安装位置要正确，牢固可靠（7）风管的支吊架刷两道防锈底漆，在暴露之处加上两道面漆。（8）风管支吊架设置要求安装方式风管直径或大边支吊架间距最小吊架数水平安装：400 mm4.0m2副400-1000 mm3.0m2副1000 mm2.0m2副垂直安装间距不应大于4.0m2副（9）弯头处，应在45度角方向上设一吊架，三通、四通、风管末端0.5m处均应设吊架。（10）吊架的吊杆应平直，螺纹应完整、光洁。吊杆拼接可采用螺纹连接或焊接。采用螺纹连接时，任一端的连接螺纹应长于吊杆直径，并有防松动措施；采用焊接时，应采用搭接，搭接长度不少于吊杆直径的6倍，并应在两侧焊接。五、风管安装5.1工艺流程风管确定标高制作吊架设置吊点安装吊架风管排列分段组对安装就位找平找正检验风管吊装5.2风管安装（1）风管的安装必须服从专用设备的安装。安装前，根据设备图纸进行核对，防止风管安装阻碍专用设备的安装。如果风管安装后，与专用设备安装位置发生冲突，必须及时对风管进行拆除；如果风管完后，对专用设备的运输通道、安装空间产生影响的，风管及时拆除后，在专用设备安装完毕后，再对风管进行恢复。（2）风管及部件安装前，清除内外杂物及污垢并保持清洁。安装风管时，为安装方便，在条件允许的情况下，尽量在地面上进行连接，镀锌铁皮风管一般接至1012m 长左右。（3）风管吊装采用倒链将风管吊装到支架上，对大空间的部位，采用专用液压升降车及自治可移动平台对风管进行安装。施工过程要注意安全，特别高空坠落和触电。对施工空间较狭窄的地方，采用风管分节安装法，将风管分节用绳索或倒链拉到自治平台上，然后抬到支架上对正逐节安装。在连接风管时须注意不得将可拆卸的接口装设在墙或楼板内。（4）风管法兰垫料按系统进行选用。空调、通风风管可采用闭孔海绵，排烟系统风管可采用石棉橡胶板作为法兰垫料。以上两种垫料具有密封性能好、不透气、不产尘等优点，同时施工也较为方便。（5）法兰垫片厚度为35mm，垫片要与法兰齐平，不得凸入管内，以免增大空气流动阻力，减少风管的有效面积。（6）法兰连接应平行、严密，垫料不得突出。紧固法兰螺栓时，用力要均匀，螺母方向一致。风管立管法兰穿螺栓，要从上往下穿，以保护螺纹不被水泥砂浆等破坏。玻璃纤维板风管所用的螺栓两边应带有平垫片。（7）穿出屋面的风管设置防雨罩；穿出屋面1.5m 的立管必须可靠固定、完好无损，不得出现裂纹、咬口不严密以及空洞等缺陷，以免雨水从风管内漏入室内。（8）穿越沉降缝风管之间连接及风管与设备连接的柔性短管采用外刷防火漆的帆布制作。在风管与设备连接柔性短管前，风管与设备接口必须已经对正，不得用柔性软管来作变径、偏心。安装柔性短管时应注意松紧要适当，不
