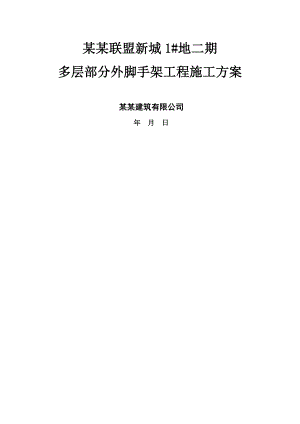

河南某多层单元式住宅楼外脚手架工程施工方案(落地式双排脚手架、含计算书).doc

某某联盟新城1#地二期多层部分外脚手架工程施工方案 某某建筑有限公司 年 月 日目录1、 编制依据.32、 工程概况.32.1、整体简介.32.2、多层部分设计概况.32.3、外脚手架工程概况.42.4、施工平面布置.53、 施工计划.53.1、施工进度计划.53.2、材料与设备计划.54、 施工工艺技术.74.1、落地式双排脚手架设计.74.2、工艺流程.94.3、施工方法.104.3.1、脚手架搭设.104.4、检查验收.175、施工安全保证措施.195.1、组织保障.195.1.1、安全保证体系.195.1.2、环境保护体系.205.2、技术措施.215.2.1脚手架搭设技术措施.225.2.2脚手架拆除技术措施.235.3、监测监控.255.4、应急预案.276、 计算书.29一、参数信息.29二、小横杆的计算.31三、大横杆的计算.32四、扣件抗滑力的计算.34五、脚手架立杆荷载计算.34六、立杆的稳定性计算.35七、最大搭设高度的计算.37八、连墙件的稳定性计算.37九、立杆的地基承载力计算.381、编制依据建筑施工脚手架实用手册建筑施工安全检查标准JGJ59-2011建筑施工高处作业安全技术规范JGJ80-91建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011建筑地基基础设计规范(GB 50007-2002)建筑结构荷载规范(GB 50009-2001)钢结构设计规范(GB 50017-2003)2、工程概况2.1、整体简介序号项 目内 容1工程名称某某联盟新城1#地二期工程2工程地点某某市某某市光明路与车站路北侧3建设单位河南宋基投资有限公司4勘察单位某某市建筑设计研究院5设计单位河南省建筑设计研究院有限公司6监理单位河南方大建设工程管理有限公司7施工单位某某建筑有限公司8总建筑面积93800平方米9多层部分合同工期350日历天10计划工期330日历天2.2、多层部分设计概况本工程多层部分51# 53# 58# 59# 60# 61# 62# 63# 65#楼7层，为中高层单元式住宅，52#楼5层，为单元式多层住宅；55# 56# 57#楼6层，为单元式多层住宅；均为砖混结构，其中55#、56#、63#、65#为D户型，室内外高差0.650m，共六个单元户型，分别为D-5、Da-5、D-6、Da-6、D-7、Da-7,其中D-5、Da-5主要屋面标高为14.450m，局部坡屋面山墙顶部标高为16.000m；D-6、Da-6主要屋面标高为17.350m，局部坡屋面山墙顶部标高为18.900m；D-7、Da-7主要屋面标高为20.250m，局部坡屋面山墙顶部标高为21.800m；51#、52#、53#、57#、58#、59#、60#为C户型，共六个单元户型，分别为C-5、Ca-5、C-6、Ca-6、C-7、Ca-7,其中C-5、Ca-5主要屋面标高为14.450m，局部坡屋面山墙顶部标高为16.000m；C-6、Ca-6主要屋面标高为17.350m，局部坡屋面山墙顶部标高为18.900m；C-7、Ca-7主要屋面标高为20.250m，局部坡屋面山墙顶部标高为21.800m；51#I个单元,地上7层，屋面标高：20.300m，局部为坡屋面，最高屋脊标高21.8m；61#、62#为B户型，室内外高差均为0.650m，其中61#楼5层单元屋顶标高为14.500m，7层单元屋顶标高为20.3m，局部为坡屋顶，最高屋脊标高分别为16m、21.8m；62#楼6层单元屋顶标高17.4m，7层单元屋顶标高20.3m，最高屋脊标高分别为18.9m、21.8m；2.3、外脚手架工程概况根据本工程实际情况，考虑外墙施工和外装饰施工，本工程拟采用双排外脚手架，搭设高度里排立杆要求低于檐口0.40.5m，外排立杆要求高出檐口1.5m，现场室外回填后标高比+0.000低约1.5m左右。所以实际搭设高度为25m。2.4、施工平面布置根据建筑物结构情况，以65#楼为例外防护脚手架搭设平面布置如下图：3、施工计划3.1、施工进度计划脚手架搭设随主体进度，保证外防护始终要高于施工作业面一步架。3.2、材料与设备计划1、搭设脚手架的钢管应采用现行国家标准直缝电焊钢管GB/T13793或低压流体输送用焊接钢管GB/T3092中规定的3号普通钢管，其质量符合现行国家标准碳素结构钢GB/T700-2006中Q235A钢的规定，每根钢管的最大质量不应大于25kg。新用的钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管要有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸试验方法GB/T228的有关规定，质量和钢管外径、壁厚、端面等的偏差应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011的有关规定，必须涂有防锈漆。旧钢管表面锈蚀深度、和钢管的弯曲变形应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011的有关规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重部位横向截断取样检查，当锈蚀深度超过规定值时不得使用。钢管上严禁打孔。2、扣件为可锻铸造扣件，其材质应符合建设部钢管脚手架扣件GB15831的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧扭力矩达65N·m时不得破坏。旧扣件在使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。新、旧扣件均应进行防锈处理。3、水平悬挑梁，其钢材强度等级为Q235-A，型号见材料表，水平悬挑梁所使用的钢材必须表面平整，无锈蚀。截面有足够的抗弯抵抗矩，在满载条件下其挠度变形应满足相应设计要求。4、搭设架子前应进行保养，除锈并统一涂色，力求环保美观。5、脚手板、脚手片采用符合有关要求。6、安全网采用密目式安全网，网目应满足2000目/100cm2，做耐贯穿试验不穿透，1.6×1.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由相关建筑安全监督管理部门发放的准用证。7、连墙件材料采用钢管、角钢等型钢，其材质应符合现行国家标准碳素钢结构GB/T700-2006中Q235-A钢的要求。8、水平加固杆、封口杆、扫地杆、剪刀撑及脚手架转角处的连接杆等宜采用42×2.5mm 焊接钢管，也可采用48×3.5mm焊接钢管，其材质在保证可焊性的条件下应符合现行国家标准碳素结构钢GB/T700-2006中Q235A钢的规定，相应的扣件规格也应分别为42mm、48mm或42mm/48mm。主要材料参数表钢管48×3扣件配套48脚手板竹笆片3000×280×40安全网密目式4、施工工艺技术4.1、落地式双排脚手架设计落地式双排外脚手架搭设参数脚手架排数双排脚手架纵、横向水平杆布置方式横向水平杆在上搭设高度(m)25钢管类型48×3立杆纵距(m)1.5立杆横距(m)0.90立杆步距(m)1.8双立杆计算方法不设置双立杆挡脚板2步1设脚手板2步1设横向斜撑5跨1设连墙件布置方式两步两跨连墙件连接方式扣件连接地区河南西华基本风压(kN/m2)0.39安全网半封闭落地式双排外脚手架设计图：侧面图正面图连墙件扣件连接示意图4.2、工艺流程 落地式脚手架工艺流程场地平整、夯实架体下部浇筑180厚C15混凝土垫层定位设置通长脚手板、底座纵向扫地杆立杆横向扫地杆横向水平杆纵向水平杆(格栅) 剪刀撑连墙件铺脚手板扎防护栏杆扎安全网4.3、施工方法4.3.1、脚手架搭设1、 基础1、 本工程脚手架地
