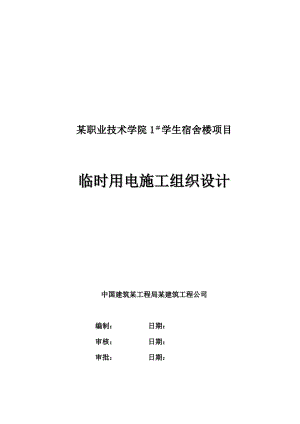

河南某大学学生宿舍楼临时用电施工组织设计.doc

某职业技术学院1学生宿舍楼项目临时用电施工组织设计中国建筑某工程局某建筑工程公司编制： 日期： 审核： 日期：审批： 日期：临时用电施工组织设计一、编制说明：本用电方案适用于某职业技术学院1#宿舍楼工程临时施工用电。本方案依据建筑工程施工现场供用电安全规范（GB50194-93），施工现场临时用电安全技术规程JGJ46-2005及施工平面布置图编制。二、工程概况：序号项目内 容1工程名称某职业技术学院1学生宿舍楼2工程地址某职业技术学院3建筑面积建筑总面积30163.91 m24建设单位某职业技术学院5设计单位某市建筑设计研究院6建筑高度建筑高度46.220m，局部高度31.82m7使用年限50年8耐火等级二级9屋面防水等级二级10抗震设防烈度8度11结构类型十二层为框架剪力墙结构，局部为框架结构12工期要求260天13质量要求合格三：施工条件：现场及自然条件施工已完成，水、电、道路已通至现场，场地还需平整，基本具备开工条件，临建位置需填筑。施工用电从甲方指定的变压器上接入，施工和生活用水采用现场打井汲取，施工平面布置见施工总平面布置图。搅拌站YLV3x50+2x25mm 1临时用电箱 2搅拌站配电箱配电室 3钢筋车间配电箱 YLV3x70+2x10mm 塔吊 YJV3x35+2x16mm 4塔吊配电箱YLV3x25+2x16mm 5临时用电箱 6临时用电箱 YJV3x180+2x70职业技术学院1学生宿舍楼项目平面职业技术学院1学生宿舍楼项目电气平面布置本工程总电源由甲方引进，在拟建工程南方约100米处,有一台电力变压器，供电容量850 KVA，某职业技术学院1宿舍楼工程，经计算工程总用电量为385KVA，小于电力变压器供电容量，符合使用要求。由于本施工现场多家使用此电力变压器，本工程将采用合理安排工序，调整用电高峰，平衡现场用电。 本工程需要的机械、电器、电缆均已备齐，并已保养检修完毕，可随进度需要有序进场布置。2.3本工程施工用电机械一览表序号机械名称规格及型号功率(KW)数量1混凝土输送泵HBT60751台2混凝土搅拌站541座3交流电焊机BX3-300-222KVA2台4平板振动器PZ502.22台5插入式振动器HZ-501.56台6混凝土振动台HZ9-1X231只7施工升降机7.54台8木工电锯MJ10651台9塔吊QTZ402581座10钢筋弯曲机GJ7-4032台11钢筋切断机QJ40-131台12钢筋冷拉设备JJK-1.511.1套13逆变式电焊机18KVA2台14振动式打夯机HZ-28032台15对焊机UMZ-150150 KVA1台16施工电梯SCD200301台 17现场宿舍照明105 18切割机221台 19套丝机223台四：电源布置：从业主提供的电源点引出一路用YLV3x180+2x70mm电缆到总配电室。由总配电箱分四路电源供电，线路采用放射、链接式，各路供电情况如下图所示：变电所配电室YLV3x150+2x70mm总开关（NM1-400）（DZL- 250A/ 70Ma/ 0.1s）x 41#临时用电开关箱2#箱供搅拌站3#箱供钢筋车间； 4#箱供塔吊、照明 5箱临时用电箱 6箱临时用电箱（DZL- 250A/ 50Ma/ 0.1s）x3 （DZL- 100A/ 50Ma/ 0.1s）x3 (塔吊、钢筋车间、搅拌站) （临时用电开关箱）职业技术学院1学生宿舍楼项目总供电分支楼层供电为五线制，采用软芯电缆3x16+2x6mm2, 根据结构形式每三层可设置35个三级开关箱，引上电源从临时用电箱接入，也可利用预留洞口引上，电缆必须固定牢固，必要处采用保护措施，电缆引上采用树干式或链接式，接线处必须牢固，以保证工程的需要。开关箱设专人负责，严格执行配电箱使用管理制度。搅拌站YLV3x50+2x25 1临时用电箱 2搅拌站配电箱3x16+2x6mm 楼层开关箱配电室 3钢筋车间配电箱 YLV3x70+2x10 塔吊 YJV3x35+2x1楼层开关箱 4塔吊配电箱3x16+2x6mm 楼层开关箱 3x16+2x6mmYLV3x25+2x16 5临时用电箱 6临时用电箱YJV3x180+2x70职业技术学院1学生宿舍楼项目平面及楼层施工用电 3x16+2x6mm DZ47LE-63A/ DZ47LE-32A/3P 3P/30MA/0.1Sx3 / 30MA/0.1Sx2DZL100-100A/ DZ47LE-25A/2P/30MA/0.1Sx1 30MA/0.1S x1 N PE楼层开关箱 3x16+2x6mm 楼层开关箱 楼层开关箱 楼层开关箱 楼层开关箱3x16+2x6mm 楼层开关箱 楼层开关箱 临时用电箱 临时用电箱引上电源从临时用电箱接入，也可利用预留洞口引上一级配电箱情况设置二级分配电箱情况分开关箱负责机械设备分配电箱需要配备用电器件总开关（NM1-400）四路分线开关（DZL- 250A/ 70Ma/ 0.1s漏电断路器）1#箱临时用电开关箱箱1-1箱1-2楼层用电箱1-3箱1-4箱1-5箱1-6箱1-7箱1-8（照明）DZL100-100A/30MA/0.1SDZL100-100A/30MA/0.1SDZ47LE-25A/2P/30MA/0.1SDZ47LE-25A/3P/30MA/0.1SDZ47LE-32A/3P/30MA/0.1SDZ47LE-32A/3P/30MA/0.1SDZ47LE-32A/2P/30MA/0.1SDZ47LE-25A/2P/30MA/0.1S2#箱供搅拌站箱-2-1箱-2-2物料提升机箱-2-3箱-2-4箱-2-5箱-2-6（照明）DZL100-200A/30MA/0.1SDZ47LE-63A/3P/30MA/0.1S DZ47LE-63A/3P/30MA/0.1SDZ47LE-63A/3P/30MA/0.1SDZ47LE-32A/2P/30MA/0.1SDZ47LE-32A/2P/30MA/0.1S3#箱供钢筋车间；箱-3-1（对焊机1）箱-3-2（成型机1）箱-3-3（成型机2）箱-3-4（切断机1）箱-3-5（调直切断机2）箱-3-6（照明）箱-3-7（电焊机1）DZL100-200A/30MA/0.1SDZ47LE-25A/3P/30MA/0.1S DZ47LE-25A/3P/30MA/0.1SDZ47LE-25A/3P/30MA/0.1SDZ47LE-25A/3P/30MA/0.1SDZ47LE-25A/2P/30MA/0.1SDZL100-200A/30MA/0.1S4#箱供塔吊、现场照明用电箱6-1（2#塔吊）箱6-2楼层用电箱6-1、箱6-2（照明）DZL100-100A/30MA/0.1SDZL100-100A/30MA/0.
