河南某小区高层住宅楼及地下车库工程临时用电施工方案(用电量计算、电气安装).doc

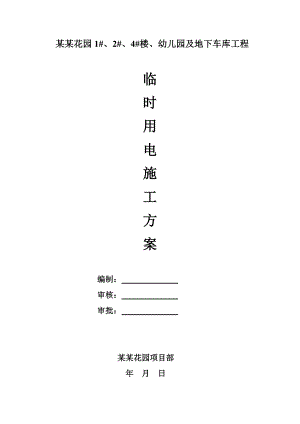

某某花园1#、2#、4#楼、幼儿园及地下车库工程临时用电施工方案编制： 审核： 审批： 某某花园项目部年 月 日目 录一、编制依据3二、工程概况3三、供电容量计算3四、施工准备，确定分配电箱位置13五、临电设施安装3六、施工现场临电管理制度3七、临电安全技术交底3八、临时用电防火措施23九、灭火器配备措施.24十、现场急救24十一、接地防雷.27一、 编制依据序号名称编号1民用建筑电气设计规范JGJ16-20082电气装置安装工程1KV及以下配线工程及验收规范GB50258-963施工现场临电用电安全技术规范JGJ46-20054建筑安装工程安全生产文明施工资料手册TU.19985现场电工TU.27196施工图纸和施工现场平面布置图7工程施工组织设计二、工程概况1、该工程某某花园1#、2#、4#楼、幼儿园及整体地下车库位于河南省郑州市滨河路与天河路交叉口东南角，由河南某某置业有限公司投资建设，某某建设有限公司承建，1#楼结构类型为剪力墙结构，地下1层，地上27层，建筑高度为79.800m，总建筑面积为10177.54（含1/2阳台面积）； 2#楼结构类型为剪力墙结构，地下1层，地上27层，建筑高度为79.800m，总建筑面积为21252.82（含1/2阳台面积）；4#楼结构类型为剪力墙结构，地下2层，地上27层，建筑高度为78.60m，总建筑面积为19886.73（含1/2阳台面积）；幼儿园结构类型为框架结构，抗震设防烈度为7度，耐火等级二级，设计使用年限50年，本建筑共三层，建筑高度12.55m，总建筑面积2217.33，建筑基底面积727.73；1#、2#楼均主体结构设计使用年限为50年，地下室防水等级为二级（设备用房防水等级为一级），屋面防水等级为级，抗震设防烈度为7度，属于一类高层住宅楼楼，耐火等级为一级，负一层均为储藏间，设备用房，耐火等级一级，一层二层为商业网点，三二十七层为住宅。三、供电容量计算1、工程主要机械设备、现场照明和办公室用电基本情况列表：序号设备名称数量功率合计1塔吊3台45*3KW135kw2地泵2台110*2KW220 kw3对焊机2台50*2KVA100 kVA4电锯4台3*4KW12 kw5竖向对焊4台10*4 KVA40 kvA6振动棒101.1*1011 kw7切断机43*4KW12 kw8弯曲机43*4KW12 kw9调直机210*2KW20 kw10无塔供水27.5*2KW15 kw11施工照明62*6KW12 kw12生活用电100KW100 kw13施工电梯50*3KW150 kw2.用电设计计算施工现场临电采用TNS三相五线制接零保护系统供电。现场各用电设备电负荷计算 ：根据施工现场使用的机械动力和其他电气机具及照明用电量，施工进度计划中施工高峰阶段同时用电的机械设备的最高数量，采用需要系数法分组进行计算，得出用电设备总容量，式中KX为需要系数，COS为功率因数，JC为暂载率，tg为功率因数角正切值。（1）塔吊三台的设备容量：JC=0.6 kx=0.6 cos=0.7tg=0.85 Pe=Sn=105KW Pjs= Pekx=63KWQjs= Pjs tg=54KVar Sjs=83KVA·（2）泵车的设备容量：JC=0.6 kx=0.5 cos=0.75 tg=0.85Pe=Sn=170KW Pjs= Pekx=85KWQjs= Pjs tg=72KVar Sjs=111KVA（3）对焊机2台的设备容量：Se=100Kva JC=0.65 kx=0.3 cos=0.45 tg=0.85 Pe= Sn2 cos=72.5KW Pjs= Pekx=21.7 KW Qjs= Pjs tg=18.5KVar Sjs=28.5KVA（4）竖向对焊机4台的设备容量；Se=40Kva JC=0.65 kx=0.5cos=0.45 tg=0.85 Pe= Sn2 cos=29KW Pjs= Pekx=14.5 KW Qjs= Pjs tg=12.3KVar Sjs=19KVA（5）施工电梯三台的设备容量：JC=0.6 kx=0.4 cos=0.7 tg=0.85 Pe=Sn=116KW Pjs= Pekx=46.4KWQjs= Pjs tg=39.5KVar Sjs=61KVA（6）其它设备容量；kx=0.6 cos=0.65 tg=0.85 电锯4台：Pe=12kwPjs= Pekx=7.2KWQjs= Pjs tg=6KVar Sjs=9.4KVA 振动棒10台：Pe=11kwPjs= Pekx=6.6KWQjs= Pjs tg=5.1KVar Sjs=8.3KVA 切断机4台：Pe=12kwPjs= Pekx=7.2KWQjs= Pjs tg=6.1KVar Sjs=9.5KVA 弯曲机4台：Pe=12kwPjs= Pekx=7.2KWQjs= Pjs tg=6.1KVar Sjs=9.5KVA 调直机两台：Pe=20kwPjs= Pekx=12KWQjs= Pjs tg=10.2KVar Sjs=15.8KVA 无塔供水两台：Pe=15kwPjs= Pekx=9KWQjs= Pjs tg=10KVar Sjs=13.5KVA 其他设备合计：Pjs= 49.2 KWQjs=43.5 KVarSjs=66 KVA（7）施工照明设备容量；kx=0.5 cos=0.65 tg=0.85Pe=12kwPjs= Pekx=6KWQjs= Pjs tg=5.1KVar Sjs=7.9KVA（8）生活用电设备容量；kx=0.4 cos=0.65 tg=0.85Pe=100kwPjs= Pekx=40KWQjs= Pjs tg=34KVar Sjs=52.5KVA以上八组计算该现场高峰用电负荷； 3 .总有功功率计算：Kx=0.7PJs总=（PJs1+PJs2+PJs3+ PJs4+ PJs5+ PJs6+ PJs7 +PJs8）*Kx =（63+85+21.7+14.5+46.4+49.2+6+40）*0.7 =325.8*0.7 =228.06KW4 .总无功功率计算：Kx=0.7 QJs总=（QJs1+QJs2+QJs3+ QJs4+ QJs5+ QJs6+ QJs7+ QJs8）*Kx =（54+72+18.5+12.3+39.5+43.5+5.1+34)*0.7 =278.9*0.7 =195.23KVar5 总的视在功率计算：SJs总=(PJs总) ²+(QJs总) ²=228.06²+195.23²=300.21KVA按允许电流计算：I= Pj总/3Un COS=300.21/（3×0.38×0.85）=536.63A考虑到施工期间设备不全部投入使用故536.63A×0.8=429.3A6.总导线选择：根据电力电缆安全载流量表查得240²电缆载流量为448A>429.3A可以满足需要。一级箱（A号箱）至配电柜使用240²电缆埋地敷设符合要求。7.生活区（A-4）二级箱电缆选择：合计功率为100KWPe=100kW,取Kx=0.6,cos=0.85I=KXPe/3Un COS=0.6×100/（3×0.38*0.85）=107A查表35²电缆载流量为148A>107A可以满足使用需要。（A-3）号二级箱至现场一级箱使用35²电缆埋地敷设符合要求。项目部（A-4-1）二级箱电缆选择：合计功率为30KWPe=25kW,取Kx=0.6,cos=0.85I=KXPe/3Un COS=0.6×30/（3×0.38*0.85）=32A查表10²电缆载流量为93A>32A可以满足使用需要。（A-3-1）号二级箱至现场一级箱使用35²电缆埋地敷设符合要求。职工生活区（A-4-2）二级箱电缆选择：合计功率为70KWPe=70kW,取Kx=0.6,cos=0.85I=KXPe/3Un COS=0.6×70/（3×0.38*0.85）=45A查表10²电缆载流量为93A>45A可以满足使用需要。（A-3-2）号二级箱至现场一级箱使用35²电缆埋地敷设符合要求。8.4号楼（A-3）二级箱电缆选择：根据主要设备用电表查的塔吊一台45KW,对焊机一台50 KVA，竖向对焊机3台30 KVA .地泵一台110KW.振动棒三台3.3KW. 切断机、弯曲机、调直机各一台 10 KW.施工照明及其他6KW.施工电梯50 KW.合计功率为225KW.80 KVA Kx=0.6，Pe=225KW，cos=0.85IJs1=Kx*Pe/(3*Ue*cos)=0.6*225/0.66*0.85 =241AKx=1，Pe=80KVAIJs= Kx* Pe/(3*Ue) = 1*80/0.66 = 121A合计241A+121A=362A 查表185²电缆载流量为383A>362A可以满足使用需要。（A-3）号二级箱至现场一级箱使用185²电缆埋地敷设符合要求。9. 1号楼（A-1）二级箱电缆选择： 根据主要设备用电表查的塔吊一台45KW,对焊机一台50 KVA，竖向对焊机三台30 KVA,电锯一台3 KW，振动棒三台4.4KW，切断机一台3KW、弯曲机各一台6KW，施工照明及其他4 KW.无塔供水10 KW.施工电梯50 KW.合计功率为125.4KW.80KVA. Kx=0.6，Pe=125.4KW，cos=0.85IJs1=Kx*Pe/(3*Ue*cos)=0.6*125.4/0.66*0.85 =134AKx=0.6，Pe=80KVAIJs= Kx* Pe/(3*Ue) = 0.6*80/0.66 =72A合计134A+72A=206A 查表120
