海南某超高层七星级度假酒店测量施工方案(附示意图).doc

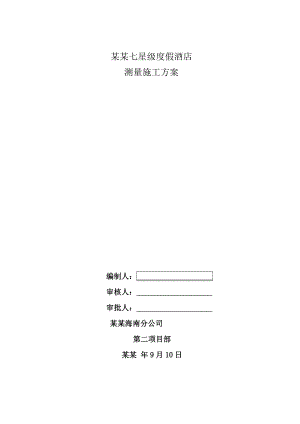

某某七星级度假酒店测量施工方案编制人： 审核人： 审批人： 某某海南分公司第二项目部某某 年9月10日目录1、编制依据32、工程概况33、施工测量的基本要求34、施工准备45、建筑物的定位测量66、控制网测设67、测量控制88、砌体阶段施工测量139、测量允许误差 1310、装修阶段施工测量1411、施工测量与变形观测1412、测量验线1513、测量管理制度1614、控制桩点保护1615、内业资料整理16附图：附图一：主楼工程定位示意图（平面定位，高程定位简图及说明）附图二：主楼控制网示意图附图三：细部放线简图附图四：转点细部放线简图1、编制依据：1.1、三亚某某费尔蒙酒店施工图纸及甲方文件。1.2、工程测量规范GB500262007。1.3、由甲方委托国家测绘局重庆市测绘院提供的测量成果报告书。1.4、三亚某某费尔蒙酒店工程施工组织设计及现场自然条件等。2、工程概况：本工程位于三亚市海棠湾 ，西侧比邻城市规划道路，东侧面向南海。南北均为规划公共绿地交通便利。总规划用地面积M2，总建筑面积M2 ，酒店主楼总建筑面积为M2,地上建筑面积74314 M2 ，地下建筑面积79328M2 ，本工程±0.000对应绝对标高为+29.000m。工程主要用于商业、别墅、会所及配套用房，属七星级酒店，工程分主楼、地下裙房及别墅三部分，主楼主要功能为酒店，裙房主要功能为商业及停车场。其中主楼地下3层，加地下1层夹层，地上31层，其中1层和2层之间设设备夹层和设备层，裙房地下2层，加地下1层夹层，无地上层，主楼地下三层至一层夹层为为酒店公共服务部分，一层夹层至二层结构之间为结构、设备转换层;二层以上为客房。主体建筑高度126.2米，最高点高度为148.18米，基础形式：主楼为桩伐基础，裙房为独立基础承台加防水底板组成，主楼主体结构形式采用框架-剪力墙结构体系，局部采用型钢混凝土结构体系，裙房采用框架结构。3、施工测量的基本要求：3.1.测量工作必须符合设计要求及施工规范GB50026-2007的各项规定。3.2测量员在放线前必须仔细阅读图纸，对图纸上的疑点必须向技术负责人请示，经技术负责人解释清楚后，方可进行施工测量。3.3测量人员必须经过专业培训并持证上岗。3.4严格执行审核原始数据的正确性，坚持测量工作步步有校核，坚持自检、互检制度。合格后交主管人员验收。3.5遵循先整体后局部，高精度控制低精度的工作程序。3.6测量记录要求数字正确、内容完整，字体工整，记录中数字的位数反映观测精度，如水准读数应读至毫米。3.7所有的测量仪器必须经过检定，合格后方可使用。3.8测量人员必须有吃苦耐劳的精神，测量工作必须满足施工进度的要求。4、施工测量准备：4.1测量器具准备：序号仪器名称型号数量检定日期1全站仪GTS-3352台某某.03.142电子经纬仪TDJ2E2台某某.03.143水准仪DZS3-12台某某.03.144激光垂准仪ML4012台某某.06.145水准标尺5m3把某某.06.146钢卷尺50m2把某某.06.147钢卷尺7.5 m3把某某.06.14注：所用测量器具必须送政府主管部门批准的计量器具检测单位进行检定，保证测量器具使用的准确性、可靠性。同时，本工程施工过程中，测量器具必须及时复检，以保证测量器具在有效期限内。所有仪器的使用：项目部将制定测量仪器使用管理规定，将仪器使用及保管责任到人，督促测量人员严格、正确操作方法，并爱护、保管好仪器。4.2、测量人员的配备：根据本工程的施工要求，项目部准备配测量负责人1名，测量员4名，测量协助工人6名，所配人员均有岗位资格证书和上岗证，并且有丰富的工作经验。4.3、施工测量前，根据工程任务的要求，收集规划、勘察、设计及施工等有关资料。4.3.1、由甲方委托国家测绘局重庆市测绘院提供的测量成果报告书。4.3.2、工程勘察报告。4.3.3、施工设计图纸及有关施工变更文件。4.3.4、施工组织设计或施工方案。4.4、认真做好测量成果与现场定位桩的交接工作，并妥善保存和保护。4.5、为保证建筑物定位依据点的准确性，对定位依据点使用前必须进行内业校算和外业校测，定位桩点不少于3个（建设单位提供的定位点）。序号点号坐标高程备注x(m)y(m)H(m)1HS0128836.046.48112.484均位于用地西侧，海棠北路东侧道路路缘石上2HS0229042.408.08111.0993HS0329165.190.19211.4334.6了解设计意图，熟悉与校核图纸4.6.1 总平面图的校核：校核施工图上的定位依据与定位条件是否合理，建筑物外部尺寸是否交圈，校核建筑物±0.000设计是否合理。4.6.2 建筑施工图的校核：校核建筑物的平、立、剖面节点大样图等的轴线尺寸。4.6.3 结构施工图的校核：对照建筑图，核对两者相关部位的轴线尺寸，高程是否对应。4.6.4测量为工程服务，所有施工测设必须以图纸为依据，因此测量作业前，必须熟悉图纸，对施工图中每一结构的形状、尺寸、位置都了如指掌。4.6.5工程施工中，由项目部资料员负责将工程的设计变更、洽商及时送测量组，测量人员对变更内容需仔细看懂，并将变更内容标识到图纸中，现场按变更放线。4.7 起始依据的校核4.7.1 根据总平面图和测绘院成果通知单用坐标正反算核对边长D、方位角。4.7.2首先对测绘院所给的各坐标点进行内业理论计算，再将计算结果与施工图纸上所标注尺寸进行较核，经较核无误后再用全站仪对各坐标点进行外业校测，经测量坐标点实测距离与理论距离的相对闭合差在1/10000以内，实测角度与理论角度相对误差在±16n以内（n为测站数），满足<<工程测量规程>> GB 500262007。4.7.3水准点（建设单位委托的测绘单位给的控制点）数量不少于两个，用附合法进行校核。其误差在±12Lmm以内（L为往返测段附合水准路线长度，单位是km），满足<<工程测量规程>> GB 50026-2007的要求.基准点坐标以及高程控制点必须由我方自检，甲方、监理方、施工方三方交接检后，甲方及监理在合格书面资料上签字认可，方能使用。5、建筑物定位测量： 由于土方开挖属于甲方独立分包，我方自进场后土方及场平施工现状已为：主楼土方平均开挖至-23.000m(相当于绝对标高6.000m)，灌注桩施工完毕。裙房土方已开挖至-17.000m(相当于绝对标高12.000m)管桩施工完毕。其它场平均为-14.500m(相当于绝对标高-14.500m) 管桩施工完毕;主楼及裙房护坡喷筑完毕。因此，待甲方分包单位土方开挖认为达到图纸设计要求时，我方进行基槽定位验线及标高复测；看基槽开挖底边线是否满足我方基础施工要求（是否满足基础施工作业面、是否满足外架搭设要求、排水沟的设置），具体操作见附图一（主楼平面、高程定位及说明）。6、控制网的测设：6.1 平面定位控制网的测定6. 1.1平面控制网建立如例:“二区第一段平面控制网布置图”所示，它是由两条竖向轴线控制线：3+1、7-1、（注：例3+1：表示从3轴向右偏移1米的控制线；例7-1：表示从7轴向左偏移1米的控制线）。和两条横向轴线控制线：D+2、G-2、轴（注：例D+2：表示从D轴向上偏移2米的控制线；例G-2：表示从G轴向下偏移2米的控制线）组成。(如图6-1所示) 图 6-1在施工过程中，由以上制定的控制线进行控制工程水平和垂直构件的平面尺寸和位置。主体和装修施工中，梁、柱、墙及各种其它构件定位均用此平面控制网进行定位。6.1.2当平面控制网现场测设完毕时，首先必须校核准确无误，然后把控制轴线投测到远离基坑以外围墙或地面上，桩点跟据现场情况设定。6.1.3轴线控制点要定在比较安全的位置，定桩的程序：经校核建筑物控制网准确无误 初定位挖坑 定位（木桩上作点） 砼浇注、砌砖。精确定位（木桩上钉米钉子）。施工过程中要注意保护好桩位（用红油漆标识）。6.2 高程控制网的测定根据甲方委托国家测绘局重庆市测绘院提供的工程测量成果报告书，采用附合法，前后等视距立尺往返两次施测将水准点引测到施工现场。一共布设8个高程控制点,每次在主体施工时高程引测必须与其控制点进行联测以便符合。待主体施工到首层后，在首层平面易于向上传递标高的位置布设高程的基准点，通过附和校测合格后，标注“”红漆作以标识建筑标高。7、测量控制：7.1 ±0.000以下施工过程测量控制7.1.1平面控制：7.1.1.1基础垫层、集水坑、电梯基坑、后浇带及降板定位：由于主楼占地面积庞大，故分五段进行流水施工作业。根据基坑边上的控制桩，放样主要轴线坐标。将各控制轴线延伸至基坑边上，钉木桩做好轴线引桩控制标志。然后再进行轴线角度尺寸闭合，是否满足精度要求；然后结合图纸测出结构基础垫层边线和集水坑、电梯基坑、后浇带及降板边线。待放线之后利用轴线控制桩方便自检垫层边线，集水坑、电梯基坑后浇带及降板放坡边线。其精度是否满足要求。之后报专业监理工程师验线合格后方可浇筑垫层混凝土。 7.1.1.2基础底板施工前投测：基础垫层及防水保护层砼浇筑完毕后，根据基坑边上的控制桩、引桩放样出轴线控制线交点坐标。然后将全站仪（或经纬仪）架设于某一控制点照准后视点（以长线定短线）闭合轴线尺寸以及角度是否满足精度要求，之后放出其它细部轴线及50控制线。并用红油漆把主要轴线、墙柱边线、门窗洞口线、后浇带定位线、筏板边线（砌筑砖模边线）标出，以便指导施工。经自检、互检合格后，报监理工程师验收。 7.1.1.3墙柱模板及插筋控制：由于本工程筏板基础厚度较大（高2.3m），在墙柱插筋时，为了保证柱、墙插筋及位置准确，在底板上排钢筋绑完后，利用吊线锤配合仪器把轴线投测到底板上排钢筋上，经闭合校核后，把柱边线、墙边线标出，并用红油漆作出明显标记，以红油漆齐边缘为准。7.1.1.4各层轴线投测：从地下三层底板开始做控制点
