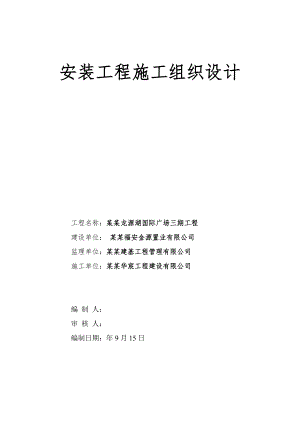

安装工程施工组织设计工程名称：某某龙源湖国际广场三期工程建设单位： 某某福安金源置业有限公司监理单位：某某建基工程管理有限公司施工单位：某某华宸工程建设有限公司编 制 人：审 核 人：编制日期：年9月15日目 录一、安装系统工程概况 03页二、安装工程使用的规范、规程及标准图集 05页三、各分部分项工程主要工艺流程 06页四、保证各工艺流程工程质量的技术措施 25页五、质量保证体系 27页六、施工设备机具计划 28页七、安装工程测试设备、工具一览表 29页八、安全生产、文明施工措施 29页一 、安装系统工程概况本工程为某某龙源湖国际广场46#住宅楼，建设单位为某某福安金源置业有限公司；勘探单位为郑州岩土工程勘察设计院；设计单位为某某省城市规划设计研究院；施工单位为某某华宸工程建设有限公司；建设地点位于某某市龙源湖公园东侧，东邻山阳路，西邻长恩路。46#住宅楼建筑、结构设计相同。本项目为多层住宅楼，建筑层数：地上6层，地下1层，建筑物长88.230m,宽34.770m, 室内外高差为1.200m，主屋面标高：17.920m，建筑总高度19.12m。建筑规模为4个单元48户(单栋）。单栋总建筑面积为7982.40m2 （含1/2阳台）,其中地下室建筑面积为1480.14m ,住宅建筑面积为6066.34m2 ，阳台建筑全面积为871.84m2 ，建筑基底占地面积为1363.36m ；地下一层为戊类储藏室，地上一六层为住宅；每个单元均设有一部电梯。 给水排水部分本工程的给水排水部分由生活给水系统、排水系统组成。小区用水由市政管网供给，管网压力0.3Mpa。小区住宅采用一户一表，水表统一设与室外水表井。尺寸单位：标高为米，其他为毫米。管道标高：排水管道指管内底，给水管道指管中心。管道材料：（1）给水管采用无规共聚聚丙乙烯PP-R管，管材尺寸的管系列选用S4，热熔连接。（2）排水立管采用内螺旋PVC-U塑料管，粘结。排水横管采用普通PVC-U塑料管。图中给水管所标管径为公称直径，与管外径的对应如下。公称管径 mm DN152025324050公称外径mm De202532405063给水管公称管径 mm DN405075100150公称外径mm De405075110160 排水管管件、洁具、阀门选用：1、 生活系统阀门承压1.0Mpa。2、 水龙头选用陶瓷片密封水嘴。3、 给水系统分户水表口径DN20。4、 洗衣机预留专用水龙头和专用排水地漏，水龙头安装高度为1.2米。5、 卫生洁具应采用节水型卫生洁具。排水横干管坡度，除注明外均采用下列坡度：DN50、i=0.025、DN75、i=0.015、DN100、i=0.012、DN150、i=0.07排水管横管与横管、横管与立管连接、采用90º斜四通管件，立管与排水管连接，采用两个45º弯头。图中卫生器具的留洞尺寸是按国标99S304图集中卫生器具尺寸标注的。基础楼板及卫生间留洞，穿墙套管的敷设应密切配合土建专业进行施工。管道安装完毕后，给水管应做水压试验，排水管应做灌水试验和通球试验，按建筑给水排水及采暖工程施工质量验收规范执行。管道穿地下室外墙处均增设刚性防水套管，作法参见02s404-15页，具体使用材料及相关尺寸详见s404刚性防水套管A型。电气部分电气部分由强电和弱电两个部分组成，其中强电系统由照明配电系统和建筑防雷接地系统组成；弱电系统由电视、电话系统组成。1、电源本工程配电干线选用YJV-1KV交联聚氯乙烯绝缘护套铜芯电力电缆，穿SC钢管暗敷，电源电压为380V/220V。供电负荷等级为三级。每栋住宅的总进线配电箱在总图设计时已经考虑。2、线路普通照明支线选用BV-450/750V聚氯乙烯绝缘护套铜芯导线，穿PC沿墙及楼板暗敷。室内照明导线截面选用BV-2x2.5，普通插座导线截面选用BV-3x2.5mm，卫生间、厨房插座导线截面选用BV-3x4mm ； 3根穿16管，45根穿20管，本工程电话进线采用和RVS型，分线箱至每层用户终端箱导线采用RVB-2×0.5铜芯双绞线，穿PVC16管沿墙、地及楼板暗敷，有线电视系统由有线电视网络直接引入各单元前端箱，设备型号有供货方提供，设计要求终端电平为64db±4db.各单元一层设对讲机，各户设对讲分机，对讲分支线预留PVC16管沿墙及楼板暗敷。接地保护与防雷本工程采用TN-C-S系统。PEN线在进线处做重复接地，自进室内低压箱柜开始分开成PE线和N线，不再相连。本工程总配电箱以下采用TN-S接地型式。本工程按三类防雷设计，避雷带采用10镀锌圆钢沿女儿墙及屋面敷设，施工时请参见国标99D501，引下线利用结构柱中不小于16钢筋两根，上与避雷带下与条形基础进行焊接连为一体，引下线具体位置详见屋顶防雷平面图，要求接地电阻不大于1，若实测打不到要求，应增设人工接地极，在建筑物四角处设置接地电阻测试点，距地0.5米。所有突出屋面的金属体均应与避雷带可靠焊接。施工与土建工种做好密切配合。二、安装工程使用的有关规范、规程及标准图集1、建筑给水排水及采暖工程施工质量验收规范 （GB50242-2002）2、建筑排水硬聚氯乙烯管管道工程及技术规程 （CJJ/T29-98）3、管道支架及吊架 （03s402）8、自闭式冲洗阀蹲式大便器安装图 （99S304-83）9、建筑排水用硬聚乙烯管道安装 （96S406-5,8,10,1327）12、建筑排水用硬聚氯乙烯（PVC-U）管道安装 （96S406 ） 13、02s404-15刚性防水套管（A型）部分 电气部分1、等电位联结端子 （02D501-14）2、预埋接地检测端子板 （02D501-14）3、建筑物防雷设施安装 （99D501-1）4、室内管线安装 （04D301-13）5、建筑电气常用数据 （04DX101-1）三、各分部分项工程主要工艺流程给水管道安装工艺流程：1.1材料要求1.1.1衬塑钢管、PP-R管及管件的规格种类应符合设计要求，必须具有质量证明合格文件，进场时应对品种、规格、外观等进行验收，包装应完好，表面无划痕及外力冲击破损等缺陷。1.1.2水表规格应符合设计要求，表壳铸造规矩，无砂眼、裂纹，表玻璃盖损坏等，有出厂合格证及有关质量证明资料。1.1.3阀门的规格型号应符合设计要求，阀体铸造规矩，表面光洁，无裂纹，开关灵活，关闭严密，填料密封完好无渗漏，有出厂合格证。1.2主要机具套丝机、砂轮机、台钻、电锤、手电钻、电焊机、电动试压泵、衬塑钢管专用工具、PP-R管专用工具等。1.3作业条件1.3.1立管安装在主体结构完成后进行，高层建筑在主体结构达到安装条件后，适当插入进行，每层均有明确的标高线，暗装竖井管道，应将竖井内的模板及杂物清除干净，并有防坠落措施。1.3.2支管安装应在填充墙体砌筑完毕，墙面未装修前进行。2、工艺流程安装准备 预制加工 立管安装 支管安装 管道试压 管道冲洗、管道消毒 3、操作工艺3.1安装准备认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好各项准备工作，参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理，有问题及时与设计和有关人员研究解决，办好变更洽商记录。3.2预制加工按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工，主要工作为断管、上零件、校对、按管段分组编号。3.2.1衬塑钢管及PP-R管的断管采用专用工具进行断管，断管后将管口断面进行清理。3.2.2配装管件根据现场绘制的草图，按设计要求及现场的实际情况配装管件。3.2.3 衬塑钢管采用快装管件进行连接。3.2.4 PP-R 管热熔连接要点3.2.4.1同种材质的PP-R 管及管配件之间，应采用热熔连接，安装应使用专用热熔工具。3.2.4.2PP-R 管与金属管件连接，应采用带金属嵌件的聚丙烯管件作为过渡，该管件与塑料管采用热熔连接，与金属管件或卫生洁具五金配件采用丝扣连接。3.2.4.3热熔连接应按下列布骤进行： a.热熔工具接通电源，到达工作温度指示灯亮后方能开始操作；b.切割管材，必须使端面垂直于管轴线。管材切割一般使用管子剪或管道切割机，必要时可使用锋利的钢锯，但切割后管材断面应去除毛边和毛刺；c.管材与管件连接端面必须清洁、干燥、无油；d.用卡尺和合适的笔在管端测量并绘出热熔深度，热熔深度符合下表。公称外径(mm)热熔深度(mm)加热时间(min)加工时间(min)冷却时间(min)201454325167433220844402112645022.5186563242466752630108.90324010811038.5501510e.连接时，无旋转地把管端导入加热套内，插入到所标志的深度，同时，无旋转地把管件推到加热头上，达到规定标志处。加热时间必须满足上表的规定。f.达到加热时间后,立即把管材与管件从加热套与加热头上同时取下,迅速无旋转地直线均匀插入到所标深度,使接头处形成均匀凸缘,严禁旋转。3.2.5管道支架安装3.2.5.1管道支吊架选型、活动和固定支架的设置应符合规范、标准要求。一般选用衬塑钢管、PP-R管专用支座，如因工程实际情况限制，不能安装专用支座，则按管道安装标准图及施工规范的规定，在现场进行支架制安。制作的管道支吊架，采用热熔连接，在现场的加工平台上进行，断料等工序采用机械的方法。3.2.5.2支吊架安装前，应对支吊架进行外观检查。外形尺寸应符合设计、规范要求。3.2.5.3支吊架的标高必须符合设计要求，安装前，必须根据管道标高、尺寸大小弹线，确定支架位
