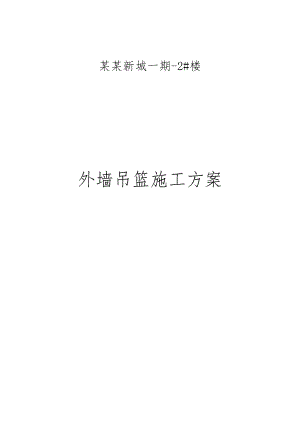

某某新城一期-2#楼外墙吊篮施工方案目 录一、工程概况.2二、编制依据.2三、电动吊篮的型号及说明.2四、吊篮布置情况.6五、电动吊篮的安装及拆除方案.8六、临时电源布置方案.13七、安全保证措施.13八、季节性施工.19九、应急预案.23十、现场日常安全管理.25.28十二、吊篮日常检查及保养. .29十三、吊篮施工现场管理体系及各方职责.30十四、吊篮验收流程.3附表一：吊篮定期检查附图一：安拆人员操作证吊篮装拆单位和生产单位的相关资质资料外装吊篮专项施工方案一、工程概况1概述工程名称：某某新城一期-2#楼工程地址：哈尔滨市道里区友谊路与河鼓街建设单位：富力（哈尔滨）房地产开发有限公司施工单位：中国建筑第二工程局有限公司幕墙施工单位：重庆德辉装饰工程有限公司设计单位：哈尔滨工业大学建筑设计研究院监理单位：黑龙江省时和建筑工程监理有限公司建筑高度：m二、编制依据1.高处作业安全技术规范JGJ80-912. 黑龙江省纪检监察干部学院办公楼施工图纸3.钢丝绳夹使用方法GB/T 5976-2006 4.安全带国家标准GB2811-20065高处作业吊篮GB19155-20036建筑施工安全检查标准JGJ59-997施工现场临时用电规范JGJ46-20058.建筑施工工具式脚手架安全技术规范JGJ202-20109.建筑结构荷载规范GB50009-2001三、电动吊篮的型号及说明我公司准备在该工程根据不同需要设置不同长度的电动吊篮，下面将吊篮的使用型号及相关资料作必要介绍：（一）、选择吊篮型号的依据此工程幕墙材料主要石材安装，材料运输工作依靠人货梯或塔吊等运输设备运至各个相应楼层，吊篮不作为垂直运输设备，只作为材料临时放置及安装设备，所以按照实际施工需要计算出符合要求荷载的吊篮型号；其中的可变荷载（既活载）包括：操作人员、施工工具、施工材料、风荷载。计算如下：用吊篮安装材料的最大规格为1500×1850mm的6+12A+6钢化中空玻璃，吊篮上安排2名工人安装固定。材料计算：材料重量 50Kg 50Kg荷载计算：内部荷载 = 材料重量+工人体重= 50Kg+75Kg×2 = 200Kg风荷载计算公式: QWK= Wk×F<查JGJ202-2010中5.1.4>式中: QWK吊篮的风荷载标准值（kN） Wk风荷载标准值（kN/m2） F吊篮受风面积（m2）风荷载标准值公式Wk = BgZuSuZW0. <查GB50009-2001中7.1.1-2>=1.62×0.5×1.62×0.6=0.79kN/m2吊篮受风面积F =6×0.04×3+1.1×0.04×2+0.4×0.02×6+4=4.856m2 <以施工高度在80m长5.5m吊篮为例.；0.856m2为吊篮受风面积、4m2为施工中其他受风面积>那么QWK =0.79×4.856 = 3.84kN = 391.84Kg此工程吊篮最大施工荷载为： = 439.93Kg施工中吊篮最大载荷不超过439.93Kg，而TDL630型吊篮额定载荷为630公斤（安全载荷应控制在额定载荷的80%，即630Kg×0.8约为504Kg）,符合承载要求。（二）、施工用吊篮型号及说明施工中使用的TDL630型吊篮技术参数介绍如下：生产厂家：江苏申锡建筑机械有限公司（产品商标：申锡）CCMA中国工程机械工业协会资质证书编号：ZSZ2003-01-012CCMA中国工程机械工业产品租赁资质证书编号：ZZZ2006-01-015TDL630型吊篮参数介绍：型号： TDL630长度： 1.5m-6m(标准节分为1.5m/2m/2.5m三种)TDL630型号吊篮组成部件： 提升机 2台 安全锁 2把 电控箱 1套屋顶吊架 2付工作平台 1套直径8.3mm钢丝绳 4根电缆线 1条安全绳 1条自锁器 1个25公斤配重块 32块（三）、主要技术参数：额定载重量： 630公斤提升速度： 78.5(m/min)最大提升高度： 300m工作平台尺寸： 长6m / 宽0.69m / 高1.1m前吊杆伸出长度： 0.9m 1.7m 支架调节高度范围： 1.15m 1.75m配重块总重量： 2×16×25=800Kg 提升机额定提升力： 8.0KN提升机功率： 1.5KW提升机制动力矩： 1 5.2Nm钢丝绳结构： 4×31SW+FC8.3钢丝绳破断力： 55KN安全锁锁绳角度： 8°（四）、吊篮正常工作环境：环境温度-20oC +40 oC环境相对湿度<90%（25 oC）电源电压偏离额定值±5% 工作处阵风风力<8.3m/s(相当于5级风力)（五）、钢丝绳承载力验算1、由GB19155-2003吊篮标准5.4.6.2要求，钢丝绳安全系数不应小于9。2、选用钢丝绳：无锡市时捷钢绳有限公司<4×31SW+FC-8.3mm>规格，经国家金属制品质量监督检验中心检验最小破断拉力为55kN。3、荷载计算：3.1数据说明：工作平台质量： 450Kg（以最长的6米平台计算）施工活荷载标准值： 439.93Kg提升机： 67Kg×2=134Kg电器箱： 15Kg安全锁： 5Kg×2 =10Kg钢丝绳以长度100m计算：26Kg×4=104Kg电缆线以长度100m计算：31Kg3.2 竖向荷载标准值计算：Q1 = (Gk+Qk)/2.<查JGJ202-2010中5.2.2-1>式中：Q1吊篮动力钢丝绳竖向荷载标准值 Gk吊篮及钢丝绳自重标准值 Qk施工活荷载标准值那么：Q1 =(563+200)/2 = 381.5Kg = 3.74kN3.3 水平荷载标准值计算：Q2 = Qwk /2.<查JGJ202-2010中5.2.2-2>式中：Q2吊篮动力钢丝绳水平荷载标准值Qwk吊篮风荷载标准值那么：Q2 =391.84/2= 195.92Kg = 1.92kN3.4 钢丝绳所受拉力计算：QD = K.<查JGJ202-2010中5.2.3>式中：QD动力钢丝绳所受拉力的施工核算值 K安全系数取值9那么：QD = 9= 37.85kN吊篮在使用时,动力钢丝绳所受拉力(QD)不应大于钢丝绳的破断拉力即:施工用钢丝绳<4×31SW+FC-8.3mm>规格最小破断拉力55kN > 37.85kN 故经计算证明，施工中4×31SW+FC-8.3规格钢丝绳符合GB19155-2003吊篮标准5.4.6.2的安全要求；四、吊篮布置情况4.1 根据工程进度，将于2013年 5月 5日在实验楼四层位置搭设吊篮。共计2台。4.2 根据现场情况布置，暂定主楼搭设 2台吊篮。吊篮前吊杆伸出长度最长为1.5m，前支架与后支架的搭设距离最短为4.6m，工作平台与墙完成面距离为200mm左右。 4.3吊篮支架抗倾覆计算4.3.1正常工况下悬挂机构示意图经施工平面图及安装参数表仔细复核，此工程前吊杆伸出长度最长为1.5米。 （故抗倾覆计算以最大伸出长度计算） a (1.5m) b (4.6m) 后支架h前支架o 配重G1.75m 前后支架底部可垫厚0.2m、长1m、宽0.3m的木板及方砖保护屋面的防水和保温。电动吊篮 WN4.3.2参数说明K 安全系数 W总载荷 a前吊杆长度N 后坠力 G配重 b支点至配重长度h 后支架27Kg o前支架（支点） 4.3.3抗倾覆安全系数计算按照GB19155-2003规定，抗倾覆系数等于配重矩比前倾力矩，其比值不得小于2正常工况下：
