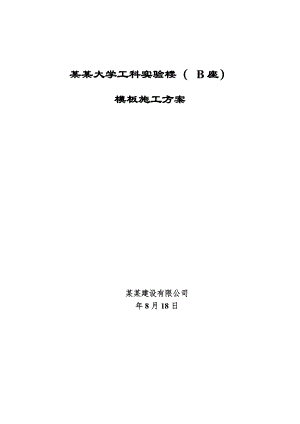

中国石油大学工科实验楼模板施工方案.doc

某某大学工科实验楼（B座）模板施工方案 某某建设有限公司年8月18日目 录第一章编制依据61.1、 现行有关国家、行业、地方规范标准6第二章工程概况62.1 工程说明62.2结构设计概况6第三章模板工程73.1模板体系选择73.2模板方案选定：83.3施工工艺83.4模板设计103.4.1基础模板103.4.2电梯井模板113.4.3柱子模板113.4.4梁模板123.4.5楼梯模板143.5模板工程施工前的现场准备工作143.5.1做好模板的定位基准工作143.5.2、模板安装143.6模板拆除183.6.1模板拆除时的混凝土强度,模板拆除期限要满足以下要求：183.6.2模板的拆除顺序和方法183.6.3模板的运输、维修与保管19第四章、劳动力组织204.1、劳动力准备20第五章、材料、设备供应计划2051、材料准备20第六章工期安排及保证措施206.1、工期安排206.2、保证措施21第七章质量标准及保证措施217.1、质量标准217.1.1、一般规定217.1.2、模板安装217.2模板拆除237.2.1主控项目237.2.2主控项目237.3、保证措施23第八章、安全防护和保护环境措施248.1模板施工前的安全技术准备工作248.2模板安装的一般要求248.3模板安装注意事项258.4模板拆除258.5环保要求26第九章模板计算复核279.1荷载及荷载组合279.2模板结构的挠度要求309.3结论34工程技术文件报审表业主名称某某大学工程名称某某大学工科实验楼(B座)文件名称某某大学工科实验楼(B座)模板施工方案工程项目负责人项目技术负责人编制人编制单位某某建设有限公司编制日期2006年8月18日第一章编制依据1.1、 现行有关国家、行业、地方规范标准1.1建筑工程施工质量验收统一标准GB50300-2001 1.2工程测量规范GB50026-93 1.3建设工程施工现场供用电安全规范GB50194-93 1.4建筑地基基础工程施工质量验收规范GB50202-2002 1.5建筑机械使用安全技术规程JGJ33-2001 1.6建筑施工安全检查技术标准JGJ59-99 1.7建筑施工手册、施工图纸 第二章工程概况2.1 工程说明本工程位于某某大学青岛校区院内南部，南面隔滨海大道与唐岛湾相望，工程建筑面积35764.71平方米，建筑基地面积7488平方米，建筑总高度32.25米，框架结构地面七层、局部三层。本工程地基与基础设计等级为乙级，结构安全等级为二级，框架抗震等级为三级，建筑防火设计等级为一级，屋面防水等级级，抗震设防烈度为6度。本工程在屋面、墙面、窗户、地面、外挑楼板、空调设备等采用了节能环保的设计，更能够体现完美的设计和现代建筑完美的结合。本工程±0.000等于绝对标高6.300m，设计工程使用年限为50年。2.2结构设计概况C30现浇钢筋混凝土框架结构，主体工程主要受力钢筋采用HRB400热轧带肋钢筋以及CRB550级冷轧带肋钢筋。主要柱网尺寸为7200×7200mm，框架柱主要截面尺寸为800×800mm。框架梁最大截面尺寸为600×1300mm，最大跨度21600mm，框架梁主要截面尺寸为350×650mm，跨度为7200mm。现浇板主要板厚为120mm。由于本工程建筑平面超长和温度的影响，设计采取设置变形缝和后浇带的措施控制混凝土的裂缝，后浇带应在其两侧混凝土搅捣两个月后采用提高一个级别强度的微膨胀混凝土封闭。第三章模板工程 3.1模板体系选择根据本工程特点，承台、梁、柱、楼板模板均采用15mm厚塑胶多层板，50×100木方拼装而成，模板支撑体系采用扣件式钢管脚手架支撑体系，搭设满堂脚手架。为增强整体刚性，要加设水平及竖向剪刀撑。立杆间距900mm，大横杆间距不大于1500mm，扫地杆距离地面不大于200mm，立杆全高范围内应至少有两道双向水平拉结杆，立杆下面垫通长5cm厚木垫板。模板支撑体系是用以保证模板面板的形状和位置，并承受模板、钢筋和新浇混凝土的自重以及施工荷载的临时性承重结构。本工程模板支撑体系采用扣件式钢管脚手架支撑体系，搭设满堂脚手架。为增强整体刚性，要加设水平及竖向剪刀撑。立杆间距900mm，大横杆间距不大于1500mm，扫地杆距离地面不大于200mm，立杆全高范围内应至少有两道双向水平拉结杆，立杆下面应垫通长5cm厚木垫板。支承立杆的土壤地面，应事先整平夯实，并做好防水、排水措施。上下层立杆应设在同一竖向中心线上。当立杆高度不够时，可采用旋转扣件进行钢管接长，钢管搭接长度不小于1000mm，旋转扣件不少于3个，相邻两立杆的接头不得在同一截面上，搭接部位必须设一道水平拉杆。梁模板支架与楼板模板支架综合布置，相互连接、形成整体；模板支架四边至中间每隔四排支架立杆应设置一道纵向剪刀撑，由底至顶连续设置。模板支架，两端与中间每隔4m设置一道水平剪刀撑；剪刀撑的构造应符合下列规定：每道剪刀撑宽度不应小于4 跨，且不应小于6m，纵向剪刀撑斜杆与地面的倾角宜在45°60°之间，水平剪刀撑与水平杆的倾角宜为45°。剪刀撑斜杆的接长宜采用搭接，搭接长度不应小于1m，应采用不少于2 个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。3.2模板方案选定：模板、支架方案选择表序号部 位材 料1电梯井15mm厚的覆塑多层板规格配制成大模板，但是根据墙的实际需要配制规格尺寸龙骨50×100mm方木，外龙骨采用48×3.5mm双钢管，用14450的对拉止水螺栓固定，48钢管斜撑与满樘架连接。2主、次梁梁底板和侧模板采用15mm厚的覆塑多层板，50×100mm的木龙骨和48×3.5mm钢管主龙骨。3柱子柱模板采用15mm厚的覆塑多层板、50×100mm方木、48×3.5mm钢管加14的对拉螺杆加固；4楼板15mm厚的覆塑多层板、50×100mm木龙骨，48×3.5mm钢管主龙骨。5楼梯模板15mm厚的覆塑多层板50×100mm木龙骨，。3.3施工工艺模板施工过程中，遵循技术先进、工艺成熟、质量可靠、操作简便的原则进行以下工艺流程。模板选定模板进场支架打设内部验收模板支设现场验收拆模申请同条件试块报告报验方案、交底整改NO复试整改NO复试拆模模板清理验收整改NO复试砼结构其他工序施工3.4模板设计 3.4.1基础模板承台及基础梁模板采用12厚多层塑胶板拼制，骨采用50×100mm木方，主龙骨采用48×3.5mm双钢管，并采用14对拉螺栓加固。承台大于和小于3600的承台对拉螺杆布置图如下：承台大于3600的对拉杆布置图承台小于3600的对拉杆布置图由于本工程承台和基础梁的顶标高一样，底标高不一样。承台和基础梁底标高有高低差的砌砖模（3面为240砖墙、M5.0砂浆）。如下图： 基础梁砖模图1基础梁砖模图23.4.2电梯井模板电梯井墙模板采用15厚覆塑多层板，50×100木方为次龙骨，间距200，主龙骨采用48×3.5mm。对拉止水螺栓横向、竖向间距为450mm。斜支撑横向不大于2m，竖向不大于1.5m。电梯井模板图如下： 3.4.3柱子模板本工程柱模采用15厚覆塑多层板，50×100木方为次龙骨，间距250，主龙骨采用48×3.5mm。双钢管每边尺寸大小依据柱子截面尺寸加长80mm（木方长度方向），钢管抱箍间距从柱子底部至柱1/3高处为450mm，从1/3至柱顶处为500mm，并与满堂架拉牢。当柱截面边长500mm时，设置14对拉螺栓拉接，间距600。对拉螺栓双向设置，自柱底300mm算起，沿柱高方向间距600双向设置；柱角采取边搭结合、柱面的竖缝为平对拼缝，柱面的水平缝采用边搭缝，防止漏浆。柱子根部的外侧采用水泥砂浆进行封堵，防止漏浆。3.4.4梁模板本工程梁模板采用15厚覆塑多层板，50×100mm木方配制成梁侧、梁底模板。梁底模板支撑采用钢管扣件式脚手架配合U型顶托，该方法立杆传力更直接，可增加立杆承载力，立杆间距布置更加灵活。楼板模板采用15厚覆塑多层板（板厚15mm，尺寸2440×1220mm，以50×100木方为龙骨间距为200mm；模板在加工房内完成后到现场拼装，接缝处采取硬拼以防止漏浆。楼板支撑系统均采用48钢管脚手架满堂支撑，梁下支撑高度经计算确定。考虑流水施工，模板配置三层用量，支撑配足三层用量，将模板分部位进行编号，并涂刷非油性脱模剂，确保模板的周转次数。梁侧模及底模采用15mm覆塑多层板，所有梁侧模、底模均应按构件编号，用毛笔写在模板外侧面。模板拼缝处用木条在背侧补缝。梁柱接头处模板支设见下图。支撑体系采用钢管脚手架。梁底模铺在木枋50×100的搁栅上，间距200mm。梁侧模采用48钢管做背楞，当梁高小于600mm时，间距取750mm，当梁高大于600mm时，间距500mm，且沿梁长度方向设48钢管做水平背楞，梁中央设14拉杆一道(当梁高度小于600mm中央设置一道14450的对拉螺杆，当梁高度大于600mm设置两道14450的对拉螺杆，宽度同梁宽两边增加100mm)。梁侧向加斜撑，以确保梁模稳定，间距为600mm。模板图如下支撑架的构造必须按确保整体稳定性的要求设置整体性拉结杆件，立杆全高范围内应至少设有两道双向拉结杆；扫地杆贴近楼面小于300mm；水平干的步距不大于1500mm；梁模板支撑与楼板模板支架综合布置，相互连接、形成整体；模板支架四边与中间每隔四排支架设置一道纵向剪刀撑，由底至顶连续设置；高于4m 的模板支架，其两端与中间每隔4m立杆从顶层开始向下每隔2 步设置一道水平剪刀撑；剪刀撑的构造应符合下列规定：每道剪刀撑宽度不应小于4 跨，且不应小于6m，纵向剪刀撑斜杆与地面的倾角宜在45°60°之间，水平剪刀撑与水平杆的倾角宜为45°。剪刀撑斜杆的接长宜采用搭接，搭接长度不应小于1m，应采用不少于2 个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。3.4.5楼梯模板采用15mm厚覆塑多层板。踏步定型模板采用15mm覆塑多层板，按照楼梯的宽度、高度和长度，踏步
