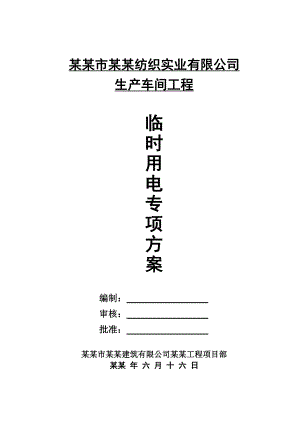

某某市某某纺织实业有限公司生产车间工程临时用电专项方案编制： 审核： 批准： 某某市某某建筑有限公司某某工程项目部某某 年 六 月 十 六 日目 录一、编制依据3二、工程概况3三、施工用电布置3四、施工临时用电总量计算5五、临时干线架设13六、生活用电和施工照明14七、施工用电技术措施及管理制度14八、工地停电送电24九、电气防火措施25十、架设要求26十一、事故应急预案26十二、进入施工现场安全教育内容和要求28一、编制依据1、JGJ46-2005施工现场临时用电安全技术规范2、JGJ59-99建筑施工安全检查标准3、建筑施工安全检查标准实施指南4、建筑施工临时用电施工组织设计及标准电箱二、工程概况本工程为某某市某某纺织实业有限公司生产车间工程，位于某某市南环路以北。该工程为单层生产车间，总建筑面积约为30000。三、施工用电布置（1）位于现场北围墙东中间，建设方已提供了箱式变压器，由配电室采用380/220v低压架空线路引出两条主线，线路为三相五线制式供电。（2）配电室的布置:1、配电室应靠近电源，并应设在无灰尘、无潮湿、无振动、无腐蚀介质、无易燃易爆物及道路畅通的地方。2、成列的配电柜两端应与重复接地及保护零线做电气连接。3、配电室和控制室应能自然通风，并应采取防止雨雪浸入和动物出入的措施。4、配电室布置应符合下列要求：（1）配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于1.5m,双列面对面布置不小于2m。（2）配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于0.8m，双列背对背布置不小于1.5m，个别地点有建筑物结构凸出俄地方，则此点通道宽度可减少0.2m；（3）配电柜侧面的维护通道宽度不小于1m；（4）配电室的顶棚与地面的距离不低于3m；（5）配电室内设置值班或检修室时，该室边缘距配电柜的水平距离大于1m，并采取屏障隔离；（6）配电室内的裸母线与地面垂直距小于2.5m时，采用遮拦隔离，遮拦下面通道的高度不小于1.9 m；（7）配电室围栏上端与其正上方带电部分的净距不小于0.075 m；（8）配电装置的上端距顶棚不小于0.5 m；（9）配电室内的母线涂刷有色油漆，以标志相序;以柜正面方向为基准，其涂色符合6.1.4规定：表6.1.4 母 线 涂 色相别颜色垂直排列水平排列引下排列L1 （A）黄上后左L2 （B）绿中中中L3（C）红下前右N淡蓝-（10）配电室的建筑物和构筑物的耐火等级不低于3级，室内配置砂箱和可用于扑灭电气火灾的灭火器；（11）配电室的门向外开，并配锁；（12）配电室的照明分别设置正常照明和事故照明。5、配电柜应装设电度表，并应装设电流、电压表。电流表与计费电度表不得共用一组电流互感器。6、配电柜应装设电源隔离开关及短路、过载、漏电保护电器。电源隔离开关分断时应有明显可见分断点。7、配电柜应编号，并应有用途标记。8、配电柜或配电线路停电维修时，应挂地线，应悬挂“禁止合闸、有人工作”停电标志牌。停送电必须由专人负责。9、配电室应保持整洁，不得堆放任何妨碍操作、维修的杂物。线路走向和机械供电如下图标：配电室 线路L1 至生产车间工程：两台搅拌机、一个钢筋加工场、一个木工加工场地、施工照明、一台对焊机、四台振动器。 线路L2 至宿舍楼工程：办公室照明用电、一台塔吊、两台搅拌机、一台电渣压力焊机、施工照明，一个钢筋加工场、一个木工加工厂地。（2）施工用电具体布置详见附图的施工临时用电平面布置图。四、施工临时用电总量计算主要配置的施工机械设备如下表：序号设备名称规格型号单位数量（台）技术数据KWKVAKXCOStgJC 备注1搅拌机JDY-350台10145.80.60.681.08每台15KW2钢筋切断机GJ40-11台427.680.20.51.73每台4KW3钢筋弯曲机GWJ40-5.6KW台420.880.20.51.73每台3KW4电焊机BX3-30台14124.74 KVA0.450.451.98每台21KVA5对焊机UN-150台6300 KVA 0.450.451.98每台150KVA6电渣压力焊机KDZ-2台4340.450.451.98每台17KW7平板振动器1.5KW台630.20.850.62每台1.5KW8插入式振动器2.2KW台1513.640.20.850.62每台2.2KW9塔吊QT631台283.70.20.850.62每台15KW10施工照明60(一)负荷计算一）线路L1：两台搅拌机、一个钢筋加工场、一个木工加工场地、施工照明、一台对焊机、四台振动器。 (1)搅拌机2台,每台15KW tg=1.08 KX=0.6有功负荷:Pjs= KXpe=0.6×5×15=45KW无功负荷:Qjs=Pjs×tg=45×1.08=48.6Kvar(2) 一套钢筋机械:切断机2台，每台4KW 弯曲机2台，每台3KW ，台 KX=0.2 tg=1.73有功负荷:Pjs= KXpe =0.2×(4×23×2) =2.8KW无功负荷:Qjs=Pjs×tg=2.8×1.73=4.84Kvar对焊机4台，每台150KVA tg=1.98 KX=0.45 COS=0.45 JC=65%有功负荷:Pjs=1KXpeJC.COS=1×0.45×150×0.65 ×0.45×4=96.98KW无功负荷:Qjs=Pjs×tg=48.49×1.98=192Kvar(3) 电渣压力焊机1台，每台17KW tg=1.98 KX=0.45有功负荷:Pjs= KXpe =17×1×0.45=7.65KW无功负荷:Qjs=Pjs×tg=7.65×1.98=15.147Kvar（4）施工照明 50KW有功负荷:Pjs=50KW(5) 塔吊1台，每台36KW tg=0.7 KX=0.7有功负荷:Pjs= KXpe =0.7×3×36=75.6KW无功负荷:Qjs=Pjs×tg=75.6×0.7=52.92Kvar(6)电焊机1台，每台21KVA tg=1.98 KX=0.45 COS=0.45 JC=65%有功负荷:Pjs= KXpe =21×0.45×0.45×0.65 ×6 =16.58KW无功负荷:Qjs=Pjs×tg=16.58×1.98=32.8Kvar（7）插入式振动器2台， 平板振动器2台； 插入式每台2.2KW，平板式每台1.5KW，KX=0.2， tg=0.62 有功负荷:Pjs= KXpe =0.2×（1.5×2+2.2×5）=2.8KW无功负荷:Qjs=Pjs×tg=2.8×0.62=1.74Kvr总有功负荷:P1Pjs=487.49KW总无功负荷:P1Qjs=581 KVA总视在负荷:S1js=(PPjs)2(PQjs)2=487.492+5812=758.42KVA二)线路L2 : 办公室照明用电、一台塔吊、两台搅拌机、一台电渣压力焊机、施工照明，一个钢筋加工场、一个木工加工厂地。(1) 搅拌机2台，每台15KW， tg=1.08， KX=0.6 有功负荷:Pjs=KXpe=0.6×15×5 =45KW无功负荷:Qjs=Pjs×tg=45×1.08=48.6Kvar（3）电渣压力焊机1台，每台17KW，tg=1.98，KX=0.45 有功负荷:Pjs= KXpe =0.45×17×1 =7.65KW无功负荷:Qjs=Pjs×tg=7.65×1.98=15.147Kvar（4）施工照明40KW Pjs=40KW（5）对焊机1台，每台150KVA tg=1.98 KX=0.45 COS=0.45 JC=65%有功负荷:Pjs=1KXpeJC.COS=1×0.45×150×0.65 ×0.45=24.49KW无功负荷:Qjs=Pjs×tg=24.49×1.98=48.490Kvar视在负荷:S3js=(Pjs)2(Qjs)2=24.49248.492 =54.32KVA（7）一套钢筋机械:切断机2台，每台4KW 弯曲机2台，每台3KW ，台 KX=0.2 tg=1.73有功负荷:Pjs= KXpe =0.2×(4×23×2) =2.8KW无功负荷:Qjs=Pjs×tg=2.8×1.73=4.84Kvar对焊机2台，每台150KVA tg=1.98 KX=0.45 COS=0.45 JC=65%有功负荷:Pjs=1KXpeJC.COS=1×0.45×150×0.65 ×0.45×2=48.49KW无功负荷:Qjs=Pjs×tg=48.49×1.98=96Kvar总有功负荷:P2Pjs=520.48KW总无功负荷:P2Qjs=538Kvar总视在负荷:S2js=(PPjs)2(PQjs)2=520.4925382 =748.56KVA (二)变压器的选择S1js + S2js =758.42+748.56=1506.98KVA建设方提供的额定容量为630KVA的变压器，不能满足我方施工需要。(三) 一回路L1、二回路L2、导线选择一回路机械：两台搅拌机、一个钢筋加工场、一个木工加工场地、施工照明、一台对焊机、四台振动器。二回路机械：办公室照明用电、一台塔吊、两台搅拌机、一台电渣压力焊机、施工照明，一个钢筋加工场、一个木工加工厂地。根据现场的施工条件可采用铝芯绝缘导线，可以满足施工需要。(四)各级配电装置的选择及接线1、 配电室:第一级配电（1）配电室的安全技术要求 砖砌体、硬顶、素砼地坪、门外开、有锁、闪电符合要求。进出线有支架和瓷管等。（2）配电柜距后墙0.8米,距左右墙各
