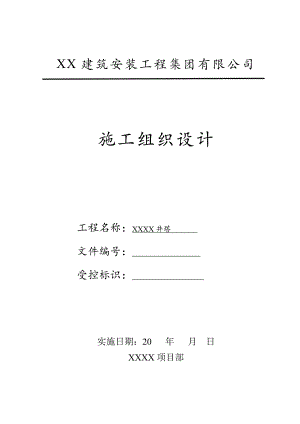

XX建筑安装工程集团有限公司施工组织设计工程名称：XXXX井塔 文件编号： 受控标识： 实施日期：20 年 月 日XXXX项目部1、编制说明1.1编制原则 1、严格遵守工程合同要求工期和本合同承诺的施工期限，合理安排施工程序与顺序，保证各施工项目相互促进，紧密衔接，避免不必要的重复工作，加快施工进程。2、用流水作业法和网络计划技术安排施工进度计划，以保证施工连续性，均衡地，有节奏进行，合理使用人力、物力和财力，在确保工程质量前提下，尽量缩短工期。3、合理安排季节性施工，农忙季节保证施工的连续性。4、贯彻节材、节能、提高质量、增进效益的原则，充分性应用“新材料，新设备、新工艺、新技术，降低工程成本。5、在满足施工需要的前提下，减少各种临时设施的投入，合理布置施工现场，尽量减少二次搬运，做到文明施工。6、遵循目标管理的原则，对分部分项工程设定目标，做好环节的检查控制，以每个分项设定目标逐项实现来保证整个工程目标的落实。1.2编制依据1.2.1图纸图纸类别数量出图日期石拉乌素矿井主井井塔建筑及结构图1.2.2现行规范类 别规 范 名 称编 号国家建筑地基基础工程施工质量验收规范GB50202-2002建筑桩基技术规范JGJ94-2008工程测量规范 GB50026-2007建筑工程施工质量验收统一标准GB50300-2013建筑地基基础施工质量验收规范GB50202-2002砌体工程施工质量验收规范GB50203-2011混凝土结构工程施工质量验收规范GB50204-2002（2011版）混凝土结构工程施工规范GB50666-2011屋面工程质量验收规范GB50207-2012建筑地面工程施工质量验收规范GB50209-2010建筑装饰装修工程质量验收规范GB50210-2001建筑给水排水及采暖工程施工质量验收规范GB50242-2002建筑电气安装工程施工质量验收规范GB50303-2002临电规范JGJ46-2005建设工程项目管理规范GB/T50326-2006建筑施工安全检查标准JGJ59-2011建设工程文件归档整理规范GB50328-2001混凝土强度检验评定标准GB/T107-2010混凝土泵送施工技术规程JGJ/T10-2011钢筋焊接及验收规程JGJ18-2012建筑机械使用安全技术规程JGJ33-2012钢筋机械连接通用技术规程JGJ107-2010建筑施工高空作业安全技术规范JGJ80-91建筑施工扣件钢管脚手架安全技术规程JGJ130-2001（2002年版）混凝土结构施工图平面整体表示方法制图规则和构造详图13G1012、工程概况2.1工程建设地点自然状况及施工条件2.1.1厂区地理概况厂区北部约10km有省道313（乌审旗-府谷）通过，沿省道313向东8km处有国道210、包茂高速南北向通过，经国道210向南可到达陕西省榆林市，向北可到达鄂尔多斯市东胜区。厂区距离包头-西安铁路西线25km，省道313北1.0km处有在建新嘎铁路通过。矿区规划铁路和公路从井田西北部通过，随着整个矿区的开发建设，井田对外交通将较为方便，为煤炭的外运及物资运输提供便利的条件。2.1.2工程地址及水文地质地形地貌：工程所在地区位于鄂尔多斯高原的中南部，属鄂尔多斯台地风集沙黄土高原地带，地形地貌主要低山沙丘、草地。以黄色、灰黄色细沙、粉细砂组成，有少部分棕红色中细粒沙岩与泥岩互层，地下水埋深在4.4528.74m之间 。地形起伏高差达15米。具有典型的高原堆积型沙丘地貌特征，地表大部被第四系风积沙所覆盖，局部有白垩系下统地层出露，植被稀疏，为沙漠半沙漠地区。河流水系：区内沟谷不发育，在雨季偶有低洼积水。抗震要求：地震基本烈度为6度。2.1.3气象气象条件：工程所在地区气候干燥，冬寒夏热，多风少雨。区内极端最高气温36.6，最低气温-30。年最小降水量194.7mm，年最大降水量531.6mm，历年平均降水量396.0mm，降水多集中在7、8、9三个月。年最小蒸发量2297.4mm，年最大蒸发量2833.7mm，历年平均蒸发量2534.2mm，多年最大冻土深度1.71m，最大风速24m/s。年平均干燥度为6.40，年平均潮湿系数为0.16。因此，井田气候属于干旱半干旱的大陆性高原气候。2.2工程主要概况 建设单位：内蒙古昊盛煤业有限公司 设计单位：煤炭工业济南设计研究院有限公司 监理单位：XX科工集团北京华宇工程有限公司监理分公司 施工总承包单位：XX建筑安装工程集团有限公司主井井塔建筑主体结构形式为框架剪力墙结构，建筑长宽为29.2m×29.5m；基础地基为桩基，桩径为800mm，桩长16.1m，共计193根。单桩竖向承载力特征值不小于2500KN，桩端进入6层中风化岩持力层不少于4m，工程桩砼强度等级为C30。主体结构砼强度等级为C40。合同总工期为240天。2.3工程施工特点及难点分析 1、根据井筒冻结法施工，井口周围半径范围内为冻土，因此在冻土层进行桩基施工，如何保证桩基质量及冻土融沉对桩摩擦系数的影响，成为本工程的重点及难点。2、剪力墙墙壁厚度较厚，主梁截面很大，支撑体系较高是本工程的三大特点，如何确保钢筋、模板以及砼质量是本工程的三大难点。3、本工程工期较短，工作量较大，加上施工场地局限因素，将影响本工程实施的重要因素之一。 4、本工程由于量大面广，工程工期紧，涉及的工序与工序繁多，后期设备安装作业由业主另行分包，交叉作业时，做好成品与半成品的保护亦是顺利实现施工目标的重要因素之一。 5、本工程文明施工、环保和安全要求高，所以现场文明施工、保障现场和周边环境、保证施工安全极为重要。3、总体施工部署3.1工程项目管理目标 3.1.1质量目标认真贯彻建设工程质量管理条例，严格执行工程建设标准强制性条文，以我公司“追求卓越，奉献精品”的企业精神，抓好过程控制，确保本工程质量达到优良。1、单位工程一次交验合格率100%2、检验批质量验收一次合格率100%；3、分项、子分项工程质量验收合格率100%；4、分部、子分部质量验收合格率100%。5、重大质量事故率为零6、合同履约率100%3.1.2工期目标本工程合同工期为240日历天，实际开工日期以开工报告为准。3.1.3环境、职业健康与安全施工目标3.1.3.1 重大环境事故率为零1、建筑垃圾、生活垃圾排放：尽量减少垃圾产生量，合理消纳，尽量利用回收再生资源；2、污水排放：施工现场设沉淀池，机械设备清洗采用无磷洗涤剂，污水排放按甲方指定排放点排放。3、施工扬尘：定专人对现场进行撒水，无明显可见扬尘；4、现场施工用水、电浪费：减少能源、资源消耗，杜绝跑、冒、滴、漏。5、爆炸、火灾的发生：控制爆炸、火灾的发生率为零。3.1.3.2重大职业安全健康事故率为零1、杜绝死亡、重伤以上事故，控制轻伤率千分之一以下。2、安全达标为优良：在施工现场无重大事故隐患，各项工作达到行业平均先进水平。3、施工全过程不发生火灾、爆炸事故。4、文明施工：达到活完场清、现场整齐有序。5、施工现场杜绝职业病或其它传染病的出现及传播(100%)3.1.4安全质量标准化管理目标安全质量标准化达工程处一级标准。3.2工程项目组织机构图项 目 经 理：叶崇燮项目安全副经理：李文彩项目技术副经理：姜福田测量员赵 腾材料员曹怀情胡 月预算员朱应杰质检员郎佰君安检员王显知施工员薛长知技术员陈自兵；基础施工作业队主体施工作业队装饰施工作 业 队水暖电施工作 业 队3.3施工队伍安排 为实现我公司的质量承诺，切实履行合同，劳动力配备慎重考虑，专门调用有施工经验的专业施工队伍进行施工，尽可能选用四川等地的劳务人员，对后期秋收等无影响的施工队伍。3.4总体施工顺序安排3.4.1空间部署本工程所涉及专业多，工程施工中会穿插水电安装、设备安装等专业性工程。总的施工部署为：按照先地下，后地上；先结构，后围护；先主体，后装修；土建与专业紧密穿插配合的施工顺序原则进行部署。其中，第四层（15.5m）施工完成后对四层以下主体结构进行一次中间验收，验收完成后对本层洞口进行全封闭，提前穿插部分装饰工程和安装工程的施工，这样既可保证合理安排各施工工序的交叉作业，又可达到缩短工期的目的。3.4.2施工顺序要求测量定位现场清理及平整测量放线基槽土方开挖（3.5m)破除盐槽桩基施工基槽土方开挖破桩头垫层及基础施工主体施工（包括吊车梁安装）屋面外墙装饰水暖电安装内墙装饰及楼地面3.4.3混凝土的供应本工程所用砼采用商品砼，砼输送：38.7m以下采用砼泵车，以上采用地泵输送。3.4.4垂直运输机械布置垂直运输设备采用一台塔吊进行材料的吊运工作，人员上下搭设行人马道和一部户外上人电梯。塔吊布置在主井井塔西北侧，距井塔5m。人行马道搭设在井塔(吊装洞口位置）内，采用脚手架管搭设架体，采用40mm厚的木跳板铺设破道，并与建筑物连接。户外电梯搭设在井塔东北侧。4、施工准备4.1现场准备4.1.1施工水源、电源、热源准备计划4.1.1.1施工用水计划1）施工现场的临时用水，在离施工作业面比较近的地方自已打井取水，按照生产、生活用水分开的要求进行布置。2）生产用水设施在本工程一侧均设置一根给水立管，从总管引出，根据施工现场需水量计算采用管径为DN50，支管为DN25的焊接钢管，生产用水由支管提供，其阀门高度为900mm。施工过程中用塑料水管接至用水点。4.1.1.2施工用电计划主要施工设备用电量序号机械名称铭牌功率台数总功率KW1电焊机2551252圆盘锯3133压刨机3134振捣器3395平板振捣器1.511.56打夯机3267碘钨灯120208钢筋切断机3139钢筋调直机31310钢筋弯曲机32611套丝机11112无齿锯32613砂浆搅拌机31314塔吊7017015砼输送泵9519516户外电梯95195总计449.54.1.2临时围墙及施工道路生产区临时围墙采用单层彩色压型钢板作围档。施工现场场地道路及材料堆放地面用矸石做硬化，矸石上铺100厚碎石。4.2技术准备4.2.1一般性准备工作4.2.1.1在工程开工前，项目部接到图纸后，由技术经
