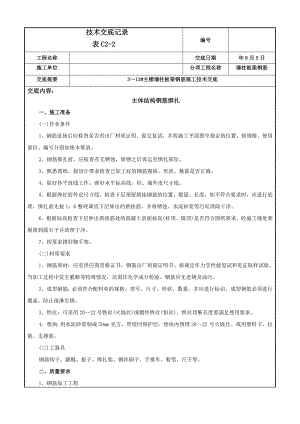

技术交底记录表C2-2编号工程名称交底日期年8月5日施工单位分项工程名称墙柱板梁钢筋交底提要313#主楼墙柱板梁钢筋施工技术交底交底内容： 主体结构钢筋绑扎一、施工准备(一)作业条件1、钢筋进场后应检查是否有出厂材质证明、做完复试，并按施工平面图中指定的位置，按规格、使用部位、编号分别加垫木堆放。2、钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位。3、熟悉图纸、按设计要求检查已加工好的钢筋规格、形状、数量是否正确。4、做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线。5、根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、数量、长度，如不符合要求时，应进行处理。绑扎前先按1：6整理调直下层伸出的搭接筋，并将锈蚀、水泥砂浆等污垢清除干净。6、根据标高检查下层伸出搭接筋处的混凝土表面标高(柱顶、墙顶)是否符合图纸要求，砼施工缝处要剔凿到露石子并清理干净。7、按要求搭好脚手架。(二)材质要求1、钢筋原材：应有供应商资格证书，钢筋出厂质量证明书、按规定作力学性能复试和见证取样试验。当加工过程中发生脆断等特殊情况，还需作化学成分检验。钢筋应无老锈及油污。2、成型钢筋：必须符合配料单的规格、型号、尺寸、形状、数量，并应进行标识。成型钢筋必须进行覆盖，防止雨淋生锈。3、铁丝：可采用2022号铁丝(火烧丝)或镀锌铁丝(铅丝)。铁丝切断长度要满足使用要求。4、垫块：用水泥砂浆制成50mm见方，厚度同保护层，垫块内预埋2022号火烧丝。或用塑料卡、拉筋、支撑筋。(三)工器具钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。二、质量要求1、钢筋加工工程(1)主控项目1)钢筋进场时，应按现行国家标准钢筋混凝土用热轧带肋钢筋GB1499等的规定抽取试件作力学性能检验，其质量必须符合标准的规定。2)对有抗震设防要求的框架结构，其纵向受力钢筋的强度应满足设计要求；当设计无具体要求时，对一、二级抗震等级，检验所得的强度实测值应符合下列规定：钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；钢筋的屈服强度实测值与强度标准值的比值不应大于1.3。3)当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学成分检验或其他专项检验。4)受力钢筋的弯钩和弯折应符合下列规定：HPB235级钢筋末端应作1800弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍；当设计要求钢筋末端需作1350弯钩时，HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求；钢筋作不大于900的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。5)除焊接封闭环式箍筋外，箍筋的末端应作弯钩，弯钩形式应符合设计要求；当设计无具体要求时，应符合下列规定：箍筋弯钩的弯弧内直径除应满足第4条的规定外，尚应不小于受力钢筋直径；箍筋弯钩的弯折角度：对一般结构，不应小于900；对有抗震等要求的结构，应为1350；箍筋弯后平直部分长度：对一般结构，不宜小于箍筋直径的5倍；对有抗震等要求的结构，不应小于箍筋直径的10倍。(2)一般项目1)钢筋应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈。2)钢筋调直宜采用机械方法，也可采用冷拉方法。当采用冷拉方法调直钢筋时，HPB235级钢筋的冷拉率不宜大于4，HRB335级、HRB400级和RRB400级钢筋的冷拉率不宜大于是1。3)钢筋加工的允许偏差应符合下表的规定：钢筋加工的允许偏差项目允许偏差(mm)受力钢筋顺长度方向全长的净尺寸±10弯起钢筋的弯折位置±20箍筋内净尺寸±52、钢筋安装工程(1)主控项目1)纵向受力钢筋的连接方式应符合设计要求。2)在施工现场，应按国家现行标准钢筋机械连接通用技术规程JGJ107、钢筋焊接及验收规程JGJ18的规定抽取钢筋机械连接接头、焊接接头试件作力学性能检验，其质量应符合有关规程的规定。3)钢筋安装时，受力钢筋的品种、级别、规格和数量必须符合设计要求。(2)一般项目1)钢筋的接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。2)在施工现场，应按国家现行标准钢筋机械连接通用技术规程JGJ107、钢筋焊接及验收规程JGJ18的规定对钢筋机械连接接头、焊接接头的外观进行检查，其质量应符合有关规程的规定。3)当受力钢筋采用机械连接接头或焊接接头时，设置在同一构件内的接头宜相互错开。纵向受力钢筋机械连接接头及焊接接头连接区段的长度为35倍d(d为纵向受力钢筋的较大直径)且不小于500mm，凡接头中点位于该连接区段长度内的接头均属于同一连接区段。同一连接区段内，纵向受力钢筋机械连接及焊接的接头面积百分率为该区段内有接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计要求；当设计无具体要求时，应符合下列规定：在受拉区不宜大于50；接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加密区；当无法避开时，对等强度高质量机械连接接头，不应大于50；直接承受动力荷载的结构构件中，不宜采用焊接接头；当采用机械连接接头时，不应大于50。4)同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。绑扎搭接接头中钢筋的横向净距不应小于钢筋直径，且不应小于25mm。钢筋绑扎搭接接头连接区段的长度为1.211(11为搭接长度)，凡搭接接头中点位于该连接区段长度内的搭接接头均属于同一连接区段。同一连接区段内，纵向钢筋搭接接头面积百分率为该区段内有搭接接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。同一连接区段内，纵向受拉钢筋搭接接头面积百分率应符合设计要求；当设计无具体要求时，应符合下列规定：对梁类、板类及墙类构件，不宜大于25；对柱类构件，不宜大于50；当工程中确有必要增大接头面积百分率时，对梁类构件，不应大于50；对其他构件，可根据实际情况放宽。纵向受力钢筋绑扎搭接接头的最小搭接长度：根据现行国家标准混凝土结构设计规范GB50010的规定，绑扎搭接受力钢筋的最小搭接长度应根据钢筋强度、外形、直径及混凝土强度等指标经计算确定，并根据钢筋搭接接头面积百分率等进行修正。为了方便施工及验收，给出了确定纵向受拉钢筋最小搭接长度的方法以及受拉钢筋搭接长度的最低限值及确定了纵向受压钢筋最小搭接长度的方法以及受压钢筋搭接长度的最低限值。5)在梁、柱类构件的纵向受力钢筋搭接长度范围内，应按设计要求配置箍筋。当设计无具体要求时，应符合下列规定：箍筋直径不应小于搭接钢筋较大直径的O.25倍；受拉搭接区段的箍筋间距不应大于搭接钢筋较小直径的5倍，且不应大于100mm；受压搭接区段的箍筋间距不应大于搭接钢筋较小直径的10倍，且不应大于200mm；当柱中纵向受力钢筋直径大于25mm时，应在搭接接头两个端面外100mm范围内各设置两个箍筋，其间距宜为50mm。钢筋安装位置的允许偏差项目允许偏差(mm)绑扎钢筋网长、宽±10网眼尺寸±20绑扎钢筋骨架长±10宽、高±5受力钢筋间距±10排距±5保护层厚度基础±10柱、梁±5板、墙、壳±3绑扎箍筋、横向钢筋间距±20钢筋弯起点位置20预埋件中心线位置5水平高差3.O3注：A、检查预埋件中心线位置时，应沿纵、横两个方向量测，并取其中的较大值；B、表中梁类、板类构件上部纵向受力钢筋保护层厚度的合格点率应达到90及以上，且不得有超过表中数值1.5倍的尺寸偏差。四、操作工艺 (一)柱钢筋绑扎工艺流程套柱箍筋搭接绑扎竖向钢筋画箍筋间距线绑箍筋1、检查柱子钢筋的位置是否符合要求，有位移的按1：6调整到位。当柱有变截面时，截面宽度之差与此处梁高b/a1/6时，柱竖筋可弯折。2、套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内绑扣不少于3个，绑扣要向柱中心。如果柱子主筋采用光圆钢筋搭接时，角部弯钩应与模板成450。3、搭接绑扎竖向受力筋：柱子主筋立起之后，接头的搭接长度应符合设计要求。任何情况下搭接长度均不小于300mm。绑扎接头的位置应相互错开。从任一绑扎接头中心到搭接长度的1.3倍域段范围内，有绑扎接头的受力钢筋截面积与受力钢筋总截面面积百分率：受拉区不得超过25；受压区不得超过50。当采用焊接接头时，从任一焊接头中心至长度为钢筋直径35倍且不小于500mm的区段内，有接头钢筋面积占钢筋总面积百分率：受拉区不宜超过50；受压区不限制。4、柱竖向筋采用机械或焊接连接时，按规范要求错开50接头位置，上下层接头间距大于35d。第一步接头距楼板面大于500mm且大于H6，不在箍筋加密区。5、画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求用粉笔划箍筋间距线。6、柱箍筋绑扎按已划好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，宜采用缠扣绑扎，如图1。箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花交错绑扎。箍筋的弯钩叠合处应沿柱子竖筋交错布置，并绑扎牢固，见图2。有抗震要求的地区，柱箍筋端头应弯成135度，平直部分长度不小于1Od(d为箍筋直径)，见图3。如箍筋采用90度搭接，搭接处应焊接，焊缝长度单面焊缝不小于5d。柱上下两端箍筋应加密，加密区长度及加密区内箍筋距应符合设计图纸及施工规范小于等于1OOmm且不大于5d的要求。如设计要求箍筋设拉筋时，拉筋应钩住箍筋，见图4。柱筋保护层厚度应符合规范要求，主筋外皮为30，垫块应绑在柱竖筋外皮上，间距一般1000mm，(或用塑料卡卡在外竖筋上)以保证主筋保护层厚度准确。同时，可采用钢筋定距框来保证钢筋位置的正确性。当柱截面尺寸有变化时，柱应在板内弯折，弯后的尺寸要符合设计要求。墙体拉接筋或埋件，根据墙体所用材料，按有关图集留置。柱筋到结构封顶时，要特别注意边柱外侧柱筋的锚固长度，同时在钢筋连接时要注意柱筋的锚固方向，保证柱筋正确锚入梁和板内。8、暗柱钢筋绑扎先连接暗柱主筋，机械连接接头或电渣压力焊焊接完成，验收合格后方可进行暗柱钢筋绑扎。在柱子竖筋上，按图纸要求间距画好线，标明箍筋间距。套箍筋时，应注意箍筋开口方向错开。绑扎时暗柱主筋应与箍筋角部绑扎到位，中间主筋要紧贴箍筋，箍筋要绑水平。暗柱绑完后，应进行定位调整，使其方正垂直，标高到位。暗柱钢筋绑扎完后，应在其上标明连梁的上下皮主筋标高（均要考虑保护层）。绑扎前要把连梁箍筋套入，最外侧箍筋应在暗柱内距暗柱边10Cm处绑扎。连梁绑扎时要在主筋下部架立48钢管临时固定，待墙筋绑扎完方可拆除。连梁绑扎时要校正连梁两边暗柱的垂直度，只有暗柱垂直度符合要求之后，才能保证墙筋的垂直度、平整度。暗柱进行固定时，在暗柱上端两个方向用废钢筋与操作脚手架连接固定。(二)外墙钢筋绑扎工艺流程：清理、调整预留搭接筋 立24根主筋 画水平钢筋间距 绑暗柱 绑门窗洞口连梁钢筋 立“梯子筋” 绑墙体竖筋 绑墙体水平筋 绑拉筋和洞口加筋。1、清理、调整预留搭接筋弹墙身及门窗洞口位置线，将墙身处预留钢筋调直，并将表面浮浆等杂物清理干
