二干工程施工组织设计(范例).doc

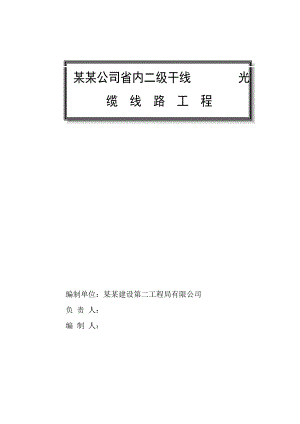

某某公司省内二级干线 光 缆 线 路 工 程 编制单位：某某建设第二工程局有限公司负 责 人： 编 制 人： 目 录一、 工程概况二、 主要工程量表三、 组织机构四、 质量目标及验收标准五、 进度计划表六、 质量策划七、 施工方案八、 技术保证措施九、 安全目标及保证措施十、 环境目标及保证措施十一、 工具仪表车辆及办公设备配备一、工程概况工程名称某某公司省内二级干线光缆线路工程（铁岭朝阳段、本溪辽阳段）建设单位某某集团辽宁有限公司施工地点辽宁省设计单位某某集团设计院有限公司计划开工日期某某-7-1监理单位某某监理有限公司 某某工程监理有限公司计划完工日期某某-9-25施工单位某某建设第二工程局有限公司工程负责人某某工程概况：从2003年起，中国移动开始建设全国范围内的长途干线光缆网，2005年建设的京沈哈、京承阜白齐哈等一级干线光缆均途径辽宁省。从2005年至2007年辽宁移动公司也大力建设了若干条省内二级干线光缆，基本形成了省内干线光缆网络。从2008年开始，辽宁移动在现有网络的基础上，从提升网络安全性，改善光缆线路结构的方面入手，逐渐完善网络路由，对重要电路加强保护。原有一些干线线路由于当时建设条件所限，多处采用架空方式布放，并且原路由穿越开发区、文物保护区等范围，网络安全性较差，应逐渐过渡到采用管道，特别是高速公路管道中。随着近两年辽宁省经济的大力发展，辽宁境内建设完成了多条高速公路，如铁岭-朝阳高速公路和本溪-辽阳-辽中-新民高速公路等。辽宁移动积极与高速公路部门协商，最终达成租用上述高速公路通信管道的协议，为完善辽宁境内干线光缆网提供了良好的条件。本项目将利用上述高速公路的通信管道敷设二级干线光缆，建设完成后，可以大大提高辽宁境内整个干线光缆网的安全性。同时，为充分发挥租用的高速公路通信管道的作用，本期工程实施时将铁岭以及阜新、朝阳、辽阳部分段落的本地网光缆同时布放。铁岭-朝阳段新建光缆线路全长约514公里，其中铁岭境内线路长约59公里，阜新境内线路长约151公里，朝阳境内线路长约303公里。本溪-辽阳段新建光缆线路全长约97公里，其中本溪境内线路长约29公里，辽阳境内线路长约68公里。本工程采用单模、长波长ITUT G .652D光纤。光缆为松套层绞式全填充型结构，工程初期使用1550nm波长。干线光缆为48芯，同时为方便本地网系统组网，部分段落同缆加芯。本工程敷设光缆554公里，其中48芯204公里， 96芯350公里。具体为：铁岭段（毛家店-金家）：敷设48芯管道光缆59.4公里，其中利旧管道0.3公里，新建2孔33/40mm硅芯管道1.8公里。阜新段（彰武-大固本-阜新-紫都台-阜朝市界）：敷设管道光缆151.3公里，其中48芯光缆11.9公里，96芯光缆139.4公里；利旧管道27公里，新建2孔33/40mm硅芯管道6.2公里。彰武-大固本-阜新-紫都台采用96芯光缆；紫都台至阜朝市界采用48芯光缆。朝阳段（阜朝市界-马友营子-北票-朝阳-公营子-建平-凌源-三十家子）：敷设管道光缆303.1公里，其中48芯光缆134.2公里，96芯光缆168.9公里，利旧管道44.8公里，新建2孔33/40mm硅芯管道3.05公里。阜朝市界-马友营子-北票采用48芯光缆；北票-朝阳-公营子采用96芯光缆；公营子-建平采用48芯光缆；建平-凌源采用96芯光缆；凌源-三十家子采用48芯光缆。本溪段（本溪站前-本辽市界）：敷设48芯管道光缆29.3公里。辽阳段（本辽市界-弓长岭-辽阳新楼）：敷设管道光缆67.6公里，其中48芯光缆26.8公里，96芯光40.8公里。本辽市界至弓长岭采用48芯光缆；弓长岭至辽阳新楼采用96芯光缆；辽阳收费站至首山收费站采用48芯光缆。 二、主要工程量表序号工 程 量 名 称单 位数 量备 注一施工测量光缆施工测量100m5083.22二挖填管道沟及入孔坑1人工开挖水泥路面（150mm以下）100m20.2252人工开挖柏油路面（150mm以下）100m21003沙砾土（夯填）（深1米）100m 334.494硬土（夯填）（深1.2米）km3.055人工截流挖沟（10米以下）处1三通信管道1砖砌小号直通型人孔个252砖砌埋式手孔个193砖砌埋式加长手孔个104敷设埋式小孔径塑料管（2孔）km11.45四光缆敷设1人工敷设塑料管（4孔）km71.802市区敷设管道光缆（48芯）km 35.343市区敷设管道光缆（96芯）km75.714气流穿放光缆（48芯）km339.485气流穿放光缆（96芯）km159.276室内通道光缆100米条13.857布放光缆人孔内抽水（流水）个4518布放光缆人孔内抽水（积水）个13849人工敷设塑料子管-软管公里5.51五光缆接头及测试1长途光缆接头（48芯）个1252长途光缆接头（96芯）个1753长途光缆接头（144芯）个14光缆成端接头芯12965长途光缆中继段测试（48芯）中继段 8.56长途光缆中继段测试（96芯）中继段3六光缆保护1铺钢管(110)米2492机械顶钢管(100)米863铺砖（竖铺）米4004砌石护坎1.0米个75石沟封沟米1056铺水泥盖板米157定向钻60米以下2根米处38定向钻90米以下2根米处29定向钻120米以下2根米处210定向钻180米以下2根米处111敷设排流线（单条）公里6.28312敷设室内保护地线米32613扣角钢米6七其他安装ODF机架架12三、组织机构项目经理部组织结构图项目经理部 项目经理部工程材料工程安全工程技术工程财务宣传后勤 作 业 层管道施工吹缆施工光缆接续第一施工队第二施工队第三施工队第三施工队第二施工队第一施工队第二施工队第三施工队第一施工队项目部人员组成人 员姓 名电 话项目经理某某项目副经理赵文忠总 工赵军武材料员李发应质 检 员赵军武安 全 员李文继财 务 员张晓婷宣 传 员李玉劳力安排情况：技工 60 人普工200 人其他人员 10人施工人员组成：具体安排如下：管道施工负责人： 本溪辽阳段： 孙朝龙 铁岭段（毛家店金家）：刘安阜新段（彰武阜朝市界）： 刘安 朝阳段（阜朝市界朝阳三十家子）： 杨超 吹缆施工负责人： 王宏伟 光缆接续负责人： 李龙军 四、质量目标及验收标准质量目标和质量等级：质量目标：优良质量等级：优质工程质量标准及验收要求：1、本工程设计文件；2、长途通信光缆线路工程验收规范（YD5121-2005）；3、长途通信光缆塑料管道工程验收规范（YD 5043-2005）；4、辽宁移动公司工程建设部编制的通信管道光缆安装工艺图解、通信塑料管道安装工艺图解、通信塑料管道人孔选用图解、通信塑料管道人孔结构图解。投诉电话某某建设第二工程局有限公司技术质量部施 工 项 目进 度 安 排名称单位数量月7月8月9月10日-20日21日-30日1日-10日11日-20日21日-31日1日-10日11日-20日21日-30日1日-10日11日-20日路由复测100m5083.22光缆单盘测试盘301挖沟放硅管、回填缆沟km11.45砖砌人(手)孔个54施 工 项 目进 度 安 排名称单位数量月7月8月9月10日-20日21日-30日1日-10日11日-20日21日-31日1日-10日11日-20日21日-31日1日-10日11日-20日敷设管道光缆km111.05气流吹放光缆km498.75光缆接续头301中继段测试中继段11.5竣工资料
