五棵松地下模板施工方案(软模).doc

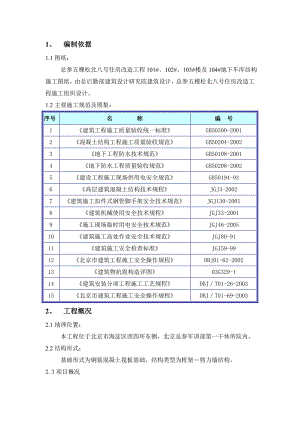

1、 编制依据1.1图纸： 总参五棵松北八号住房改造工程101#、102#、103#楼及104#地下车库结构施工图纸，由总后勤部建筑设计研究院建筑设计，总参五棵松北八号住房改造工程施工组织设计。1.2主要施工规范及图集：序号名 称编 号1建筑工程施工质量验收统一标准GB50300-20012混凝土结构工程施工质量验收规范GB50204-20023地下工程防水技术规范GB50108-20014地下防水工程质量验收规范GB50208-20025建设工程施工现场供用电安全规范GB50194-936高层建筑混凝土结构技术规程JGJ3-20027建筑施工扣件式钢管脚手架安全技术规范JGJ130-20018建筑机械使用安全技术规程JGJ33-20019施工现场临时用电安全技术规范JGJ46-200510建筑施工高处作业安全技术规范JGJ80-9111建筑施工安全检查标准JGJ59-9912北京市建筑工程施工安全操作规程DBJ01-62-200213建筑物抗震构造详图03G329-114建筑安装分项工程施工工艺规程DBJT01-26-200315北京市建筑工程施工安全操作规程DBJT01-69-20032、 工程概况2.1地理位置： 本工程位于北京市海淀区西四环东侧，北京总参军训部第一干休所院内。2.2结构形式： 基础形式为钢筋混凝土筏板基础，结构类型为框架剪力墙结构。2.3项目概况序号项目内容1工程名称总参五棵松北八号住房改造工程2工程地址北京海淀区五棵松北八号第一干休所院内3建设单位总参谋部五棵松北八号住房改造工作领导小组办公室4设计单位总后勤部建筑设计研究院5监理单位理工大学工程兵工程学院南京工程建设监理部6质量监督单位总参直属工程质量监督站7施工总承包单位中国新兴建设开发总公司8施工主要分包单位待定9资金来源上级拔款自筹10合同承包范围土方开挖、护坡，结构工程，地下室装修，地上二次结构、地面等粗装修，屋面工程；给排水预留、管道安装；电气预留预埋、防雷接地等，不包括南楼±0.00以下三层地下室结构工程；南楼地下室室内装修、地面防水、室内外门窗、设备及线缆单独列项。11合同工期2012年9月1日开始施工，2012年1月30日施工至正负零；2013年8月15日主体结构封顶；2013年12月13日全部工程竣工，470日历天。12合同质量目标合格2.4工程设计概况序号项 目内 容1建 筑功 能地下二层库房（含人防）地下一层自行车库、机房、汽车库（含人防）地上住宅、物业、居委会、老年活动站、卫生服务站、人防出口及管理用房2建 筑面 积总建筑面积59963.21地上建筑面积41840地下建筑面积16618.283建 筑层 数地上层数15层、16层地下层数主楼地下3层，车库2层4层高101#楼地下三层4150 mm地下二层3400 mm地下一层4000 mm地上一十五层2900 mm地上十六层3000 mm出屋面楼梯夹层4400 mm102#楼地下三层4600 mm地下二层3600 mm地下一层3150 mm地上一二层3800 mm地上三层3600 mm地上四十四层2900 mm地上十五层3000 mm出屋面楼梯间4300 mm103#楼地下三层4650 mm地下二层3600 mm地下一层3150 mm地上一二层3800 mm地上三层3600 mm地上四十五层2900 mm出屋面楼梯间4300 mm104#地下车库地下二层4650 mm地下一层4600 mm5结构形式基础结构形式钢筋混凝土梁板式筏形基础主体结构形式钢筋混凝土框架-剪力墙结构屋盖结构形式全现浇钢筋混凝土楼板6抗震等级工程设防烈度8度框架抗震等级三级剪力墙抗震等级二级7钢筋等级及接头形式钢筋等级、规格HPB235: 6、8、10；HRB335: 12、14HRB400: 8、10、12、14、16、18、20、22、25、28HRB400E: 16、18、20、22、25、28直螺纹D16绑扎搭接D<168主要结构断面尺寸基础底板厚度()400、800墙体厚度()250、300框架柱尺寸()500×500、600×600、500×900等梁断面尺寸()300×1600、300×1550、300×1620、300×1500、300×1050、300×1300、600×1000、等楼板厚度()120、180、250、3009楼梯结构形式钢筋混凝土板式楼梯2.5流水段的划分：地下施工阶段：根据现场实际情况，本工程102#、103#楼、104#地下车库结构按各楼层施工，每层墙柱与顶板整体浇筑，102#、103#楼地下施工阶段各划分为4、2个流水段；104#地下车库地下施工阶段划分为6个流水段。流水段划分见下图地下施工阶段流水段划分示意图（具体详见附图）。2.6工程质量目标： 模板安装偏差在规范允许范围之内，模板的平整度、垂直度以及支撑体系的承载能力、刚度和稳定性满足要求，模板安装质量合格，达到长城杯的标准。2.7现场管理目标： 遵守北京市施工现场管理相关规定，文明施工，确保北京市文明安全工地。2.8现场情况： 由于现场场地相对狭小，在施工现场的西南侧设一处模板加工场，用来进行模板加工及少量原材和半成品的堆放；2.9现场布置：模板等周转材料需要按要求码放在项目指定的场地范围内，需要分类码放整齐；模板存放处责任落实到人，模板堆放处并配备一定的消防器材。3、 施工安排3.1目标部署3.1.1整体工程质量方针：塑造精品工程，提供满意服务3.1.2整体工程质量目标：确保“结构长城杯” 、确保“军队优质工程” 。3.1.3分项工程质量目标：混凝土工程质量达到“北京市结构长城杯精品”标准。 3.2施工部位及工期要求部 位开 始 时 间结 束 时 间共 计土方施工2012年09月01日2012年10月05日35天地 下 结 构2012年10月05日2013年01月30日115天地 上 结 构2013年03月15日2013年08月15日150天3.3劳动组织及职责分工3.3.1管理人员配备：序号职务姓名1项目经理张连保2执行经理高海文3项目总工张志刚4土建技术武贵军5木工工长王洪亮6钢筋工长王亚如7混凝土工长胡书民8质检员张树军9材料员丁东侠10测量员乔福德11资料员余晓菊3.3.2劳务分包队伍管理人员序号职务姓名1竖向结构模板汪玉军2水平结构模板汪玉军3.3.3工人数量及分工序号部位模板加工模板安装模板清理合计1五棵松北八号住房改造工程453510903.4材料采购木模板自行采购。3.5模板选型及支撑体系3.5.1垫层模板采用100×100方木；基础底板砖胎模采用240墙页岩砖砌筑，内侧和顶部抹灰压光。电梯井模板采用覆膜多层板和50×100、100×100的方木现场自行加工安装，模板用15厚多层板。基础反梁模板采用15mm厚多层板，50×100方木做龙骨，背楞48钢管支撑，M16的对拉螺栓的模板体系。3.5.2墙模板采用15mm厚多层板，横向龙骨均采用48双钢管、竖向龙骨采用50×100木方子，外支撑体系采用48钢管支撑。3.5.3柱模板采用15mm厚多层板，竖龙骨采用100×100mm木方与面板钉牢，根据柱截面尺寸大小，柱箍采用48的钢管，外支撑体系采用48钢管支撑。 3.5.4梁模板采用15mm厚多层板，梁底龙骨选用100×100mm木方，梁侧龙骨选用50×100木方加固；梁底水平杆选用48的钢管；支撑采用碗扣式脚手支撑。3.5.5顶板采用15厚多层板，主龙骨采用100×100方木，次龙骨采用50×100方木，支撑体系采用采用48碗扣式脚手支撑。3.5.6楼梯采用100×100方木、15厚多层板及50×100方木加工制作的楼梯底模及楼梯踏步模板。3.5.7门窗洞口模板采用15厚多层板、木方加工定型模板4.施工准备4.1技术准备4.1.1 人员：各责任制人员配备齐全均已到位，各责任制人员分别具有相应的资质及持有相应的上岗证。4.1.2审图：模板工程施工前施工技术人员应认真查阅图纸，将建筑图和结构图、建筑平面和大样、结构平面和结构详图仔细进行核对后，方可进行放样施工。4.1.3技术交底：模板工程施工前，土建责任工程师应根据现场的实际情况和施工部位，对作业班组进行书面的技术交底，交底要有并注重针对性和可操作性。对非常规的工序、新工艺、新技术和重点部位，编制作业指导书进行着重交待，把好关键部位的质量技术关。4.1.4岗前培训：工人上岗前，由技术人员和工长组织工人岗前培训，提高工人操作的技术水平和熟练程度。4.2机具准备序号机械设备型号数量功率（KW）进场日期1平 刨MB50342.22012年10月20日2压 刨MB106、60047.52012年10月20日3电 锯MJ23655.52012年10月20日4手持电刨82012年10月20日5手持电锯82012年10月20日6电焊机BX1-300 A5252012年10月20日4.3材料准备模板施工需要的周转材料由公司材料部负责采购，工程、质检、技术人员协助材料室做好进场验证，施工过程中需要的材料由各专业工长提供材料计划，材料分期、分批进场。4.3.1本工程墙、柱模板均采用多层板和方木、钢管，随施工进度分批进场。4.3.2本工程梁板模板及龙骨全部采用新购置的覆膜多层板、多层板和方木。4.3.3梁板模板的支撑体系用碗扣架及U型托，施工时随施工进度要求安排进场。4.4 现场准备4.4.1结构施工阶段木工加工棚设在101#楼现场基坑东南侧，木工棚两侧堆放模板材料。模板按计划进场，进场后及时下到坑内施工作业面上。模板堆放区必须满足相关消防要求。电源从临近配电箱引出。4.4.2模板堆放位置设标识牌，标明模板适用范围、吊运保养方法、脱模剂涂刷情况、使用安全质量等施工中注意要点。每个堆放位置设一工具架，用于放置自制角尺、拖布（两把：一把用于模板清理、另一把用于脱模剂涂刷
