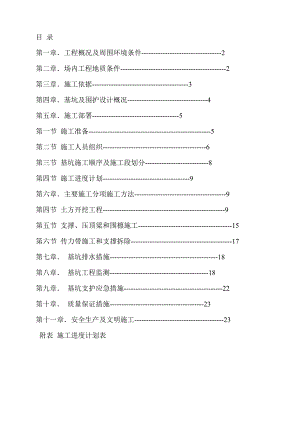

目 录第一章工程概况及周围环境条件-2第二章场内工程地质条件-2第三章施工依据-3第四章基坑及围护设计概况-4第五章施工部署-5第一节 施工准备-5第二节 施工人员组织-6第三节 基坑施工顺序及施工段划分-8第四节 施工进度计划-9第六章主要施工分项施工方法-9第四节 土方开挖工程-9第五节 支撑、压顶梁和围檩施工-15第六节 传力带施工和支撑拆除-17第七章 基坑排水措施-18第八章 基坑工程监测-18第九章 基坑支护应急措施-22第十章 质量保证措施-23第十一章安全生产及文明施工-23 附表 施工进度计划表第一章 工程概况及周围环境条件1、工程概况无锡星洲.鸿山尚院水泵房工程位于鸿山尚院会所南侧约11.5米,人工湖西侧约11.5米,基坑土壁的防渗止水设想为井点降水放坡开挖。本泵房的±0.000 相当于绝对高程的4.9米，自然地坪绝对标高5.14米至筏板顶标高-1.15米,筏板厚为0.65米.以下设置0.10米厚素砼垫层。所以基坑底开挖至绝对标高-1.65米，基坑土方开挖深度为7.05米。局部深基坑板底标高相对标高为-2.45米 和-3.10米，开挖深度为分别为7.85米和8.05米。基坑平面开挖形状近似长方形，几何尺寸见下图，上口周长约160.30米.下口周长约80.7米,局部基坑略.水泵房基坑平面简图2、周围环境条件根据总平面图，本泵房的基坑周边环境简述如下： 北侧约11.5米为鸿山尚院会所层高16.127米,有一层负3.4米的地下室影响不大.但会所南侧约8.5米处的雨污井管线水、自来水总管影响土方开挖. 泵房东侧至人工湖边约11.5米.中间有一道雨水井及管线影响基础坑开挖.西侧没有地上建筑物.开挖一条6米的土方运出车道。南侧开挖一条6米的运土方的进车道、作为以后的施工道路.泵房北侧和东侧两处的雨污水井及管线应先进行清除.或改道后泵房方能进行正常施工第二章 场内工程地质条件1场内基坑的土层条件根据江苏省苏洲地质工程勘察院出据的星洲·鸿山尚院岩土工程详细勘察报告从地表往下基坑开挖有关的土层资料如下： 素土层：灰褐色,松软,以粘性土为主,夹植物根茎.该土层场地内分布广泛,厚度0.403.90米,层高 2.083.89米. 黏土层 黄褐灰黄色,可至硬塑状,厚度0.004.10米 粉质黏土层 灰黄青灰色,可至软塑状态,干强度中等,场地内分布较稳定,厚度0.804.60米,层底标高5.081.20米 粉土层 灰黄灰色,稍密中密状态,很湿,干性强度低 ,厚度1.104.00米,层底标高6.384.15米 （ 以下略）2地下水情况 根据江苏省苏洲地质工程勘察院出据的星洲·鸿山尚院岩土工程详细勘察报告素填土层中,富水性较差,主要以大气降水补给为主以地面蒸发为主,水位升降变化明显,年变幅在1米，勘察提供的水位标高为3.804.10米（黄海高程）稳定水位标高为3.503.90米,因此要采取排泄措施.第三章 施工依据1. 江苏省苏洲地质工程勘察院出据的星洲·鸿山尚院岩土工程详细勘察报告2010-KW-0682. 本工程的基坑围护与土建结构设计图纸；3. 建筑变形测量规程JGJ/T-974. 建筑地基基础工程施工质量验收规范（GB50202-2002）；5. 混凝土结构工程施工质量验收规范（GB50204-2002）；6. 建筑基坑支护技术规程（JGJ120-99）7. 混凝土结构设计规范（GB50010-2011）中的有关条文要求8. 无锡市现行的有关文明施工和安全生产规定9. 无锡市现行的有关文明施工和安全生产规定10. 国家及江苏省的有关标准图集11. 国家及江苏省的有关规范、规程和标准第四章 基坑开挖及降水设计概况1.基坑降水开挖设计方案综合分析场地地理位置、土质条件、基坑开挖深度及周围环境等多种因素，在确保周围建筑物安全和正常使用、确保基础和水泵房施工安全的前提下，在“安全适用，经济合理，确保质量，方便施工”的原则下，经多方案分析比较，最后确定采用井点降水放坡大开挖基坑方案，放坡1：1开挖。（如图）±2.开挖路线本工程基坑底面积较小采用1台挖掘机从东北角向西南角分步（层）开挖。开挖路线简图 弃土堆场车道坡度简图3. 开挖方案±1、本工程采用分步（层）开挖法，分三步挖土。第一阶开挖深度为2.55米，第二阶开挖深度为2米，第三阶开挖深度为1.80米。留0.2米人工跟踪清槽。2）挖土过程中测量工配合测定标高，当挖土快接近槽底时，用水准仪在槽底测设3×3m的放格控制网，并撒上白灰点，以示标记。3）开挖时机械挖土、人工修坡，开挖过程中，随时用标杆检查边坡坡度是否正确无误。4）挖土之前做好坑外排水,坑内井点降水.5）挖土至设计标高，地基钎探后，尽快会同勘测、设计、甲方、质监站、监理等部门共同对基底进行验槽，办理验槽手续。4.成品保护1. 开挖时注意保护测量控制定位桩、轴线桩、水准基桩 , 防止被挖土和运土机械设备碰撞、行驶破坏。2. 基坑四周设排水沟、集水井,场地设置一定坡度,以防雨水浸泡基坑和场地。3.因本泵房基坑较深、施工面狭小、工期较长。开挖后应对基坑壁进行保护。防晒、防雨水渗透、防溜坡，做法见下图。100水泵两台间断式抽水开挖后的基坑壁保护做法简图5.安全措施：1. 开挖边坡土方,严禁切割坡脚,以防导致边坡失稳； 2. 机械行驶道路随时平整、底部应铺设建筑垃圾垫道,防止作业时下陷； 3. 机械挖土分层进行,合理放坡, 防止塌方、溜坡等造成机械倾翻、淹埋等事故。用推土机回填,铲刀不得超出坡沿,以防倾覆。陡坡地段堆土设专人指挥, 严禁在陡坡上转弯。 4. 机械施工区域禁止无关人员进人场地内。挖掘机工作回转半径内不得站人或进行其他作业。5.挖掘机、装载机卸土,应待整机停稳后进行, 不得将铲斗从运输汽车驾驶室顶部越过；装土时人都不得停留在装土车上。6. 挖掘机操作和汽车装土行驶要听从现场指挥； 所有车辆必须严格按规定的开行路线行驶,防止撞车。8. 基坑四周做1.2米高的临时围栏，并用密目网封闭，1米以内不得堆土堆料。夜间设红色警示标志。9.在基坑顶部边口一米：土方边坡计算书 本计算书参照建筑施工计算手册 、实用土木工程手册第三版 地基与基础第三版 本工程基坑壁需进行放坡，以保证边坡稳定和施工操作安全。基坑挖方安全边坡按以下方法计算。层土一、参数信息: 坑壁土类型：粘性土 坑壁土的重度(kN/m3)：19.50 坑壁土的内摩擦角(°)：16.6 坑壁土粘聚力c(kN/m2)：41.8 边坡的坡度角(°)：45.0二、挖方安全边坡计算: =45°>=16.56°，为陡坡。 h=2csincos/(sin2(-)/2)=2×41.75×sin45×cos16.56/(19.5×sin2(45-16.56)/2)=48.1m。 土坡允许最大高度为48.1m。示意图层土一、参数信息: 坑壁土类型：粘性土 坑壁土的重度(kN/m3)：20.20 坑壁土的内摩擦角(°)：18.3 坑壁土粘聚力c(kN/m2)：50.0 边坡的坡度角(°)：45.0二、挖方安全边坡计算: =45°>=18.25°，为陡坡。 h=2csincos/(sin2(-)/2)=2×50×sin45×cos18.25/(20.2×sin2(45-18.25)/2)=62.13m。 土坡允许最大高度为62.13m。示意图层土一、参数信息: 坑壁土类型：粉土 坑壁土的重度(kN/m3)：19.10 坑壁土的内摩擦角(°)：22.9 坑壁土粘聚力c(kN/m2)：23.8 边坡的坡度角(°)：45.0二、挖方安全边坡计算: =45°>=22.94°，为陡坡。 h=2csincos/(sin2(-)/2)=2×23.76×sin45×cos22.94/(19.1×sin2(45-22.94)/2)=44.26m。 土坡允许最大高度为44.26m。层土一、参数信息: 坑壁土类型：粉土 坑壁土的重度(kN/m3)：18.60 坑壁土的内摩擦角(°)：31.9 坑壁土粘聚力c(kN/m2)：7.6 边坡的坡度角(°)：45.0二、挖方安全边坡计算: =45°>=31.87°，为陡坡。 h=2csincos/(sin2(-)/2)=2×7.64×sin45×cos31.87/(18.6×sin2(45-31.87)/2)=37.74m。 土坡允许最大高度为37.74m。示意图经计算各土层按1：1放坡能满足施工要求.土坡稳定性计算书 本计算书参照建筑施工计算手册 、实用土木工程手册第三版 地基与基础第三版、土力学 计算土坡稳定性采用圆弧条分法进行分析计算，由于该计算过程是大量的重复计算，故本计算书只列出相应的计算公式和计算结果，省略了重复计算过程。 本计算书采用瑞典条分法进行分析计算，假定滑动面为圆柱面及滑动土体为不变形刚体，还假定不考虑土条两侧上的作用力。一、参数信息: 条分方法：瑞典条分法； 条分块数：50；
