会展中心高支撑模板施工方案#河南#模板计算书#节点示意图.doc

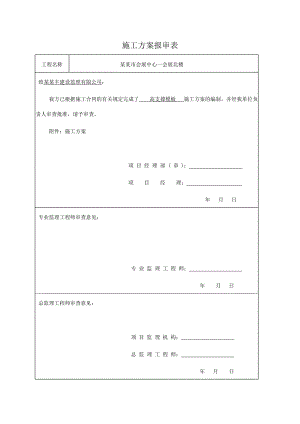

施工方案报审表工程名称某某市会展中心一会展北楼 致某某丰建设监理有限公司： 我方已根据施工合同的有关规定完成了 高支撑模板 施工方案的编制，并经我单位负责人审查批准，请予审查。 附件：施工方案 项 目 经 理 部 ( 章 )： 项 目 经 理： 年 月 日 专业监理工程师审查意见： 专 业 监 理 工 程 师： 年 月 日 总监理工程师审查意见： 项 目 监 理 机 构： 总 监 理 工 程 师： 年 月 日某某市会展中心会展北楼 编制单位：中建七局某某市会展中心项目部编制时间：某某年八月十二日会 签 栏审 定：审 核：编 制：目 录一、编制依据2二、工程概况2（一）总体概况2（二) 高支模构件及布置情况4（三）高支架部位工程特点及难点6三、项目高支模专项施工管理机构7四、高支模搭设方案9（一）高支模搭设方案一览表9（二）板下立杆及梁下支撑立杆布置图10（三）板模支撑示意图(A-A)10（四）地下室顶板上梁支撑架示意图11（五）架体与结构柱连接节点图11（六）架体剪刀撑布置图12（七）高支架模板支设施工方法13（八）高支撑模板搭设注意事项15（九）高支撑模板的验收16（十）高支撑模板的拆除19五、混凝土浇筑方法及架体监控20六、安全及环境保护措施21（一）高支模安全保证措施21（二） 模板分项工程环保措施22七、高支撑模板施工应急预案22八、高支撑模板力学计算书24一、编制依据1、某某会展中心北楼建筑及结构施工图。2、某某会展中心施工组织设计。3、现场踏勘。4、施工规范、规程及标准类别编 号名 称国家标准GB50009-2001(2006版)建筑结构荷载规范GB50204-2002混凝土结构工程施工质量验收规范GB50300-2001建筑工程施工质量验收统一标准行业标准JGJ 59-99建筑施工安全检查标准JGJ 162-2008建筑施工模板安全技术规范地方标准河南省关于建设工程高支撑模板系统施工的安全管理办法二、工程概况（一）总体概况1、工程概况某某市会展中心位于某某市中永明路与文明大道交叉东南角，该工程为展览用房、会议用房、剧场、青少年综合服务中心、休闲娱乐、设计室、研究室及其他服务用房等，本工程地上二层，地下一层，建筑面积41031，建筑高度21.45m，框架-剪力墙结构。本工程平面状况图如下：本工程永明路.文明大道中华路2、本工程高支模部位、面积概况部位层数层高高支模搭设部位及面积地下室1地下室4.95米;一层9.45米;二层夹层7.55米；地下室约10000平方米;一层扣除夹层高支架部分约5000;二层夹层约3000；一层1二层夹层1注：图中紫色填充区域为高支模区域。（二) 高支模构件及布置情况1、高支模部位构件情况 本工程一层板至二层板、二层夹层板至屋面板，高度均超过5m，属于高支撑模板，其余部位层高均为4.5m。其中一层-0.5m至8.95m及-/-轴-0.5m至12.35m（二层夹层）高支模为本工程高支模的重点部位，由于-0.5m至8.95m高支模部位面积较大，本方案将重点对一层-0.5m至8.95m部位的高支模进行计算和设计。具体详下面高支模构件情况一览表和各层标高、层高示意表。高支模构件一览表部位支模高度板厚（mm)最大跨度（m）梁、板混凝土强度等级梁主要截面尺寸（mm)柱（墙）截面尺寸（mm)地下室地下室底板上4.95m；1802509C40500×1100、450×900、350×700等多种（详一层梁平面图）600×6001350×1350多种(详筏板顶至-0.5m柱墙图)一层地下室顶板上9.45m；150 15C40500×800、500×900、900×1050等多种（详二层梁平面图）600×6001200×1200多种(详一层柱墙平面图)二层夹层二层夹层板上7.55m； 150 15C40500×800、500×900、700×1050等多种（详二层夹层梁平面图）600×6001200×1200多种(详二层柱平面图)各层标高、层高示意表2、一层（地下室顶板）平面布置图3、一层柱墙定位图（柱高支模）4、二层平面布置图（梁板高支模）（三）高支架部位工程特点及难点1、二层板架体搭设高度高，高差大，梁板高支撑存在较大的难度。2、二层顶板构件尺寸较大，钢筋密集。最大梁截面为900×1050，首层柱最大截面为1200×1200。钢筋直径最大为28，梁柱节点处钢筋密度大。3、结构较复杂。竖向构件包括梁、板、框支柱，模板安装及支撑架搭设有一定的难度。4、梁跨度大。最大跨度15米，大跨度使梁在裂缝、挠度控制方面要求更高。5、先浇柱墙，再浇梁板。由于二层梁梁柱节点核心区钢筋非常密集的特点，决定按“留够梁筋锚固尺寸，先浇柱墙，再浇梁板”的方案进行混凝土浇筑。三、项目高支模专项施工管理机构(一)为组织实施好本工程高支模施工，项目部成立高支模专项施工管理小组：组长：蒋志新副组长：聂长明副组长：王宏乔工程技术部材料设备部质量监督部部安全环境部综合办公室施工一组施工二组施工三组（二）小组成员的分工职责组长蒋志新：全面负责高支模施工任务，组织、检查各专业组的工作，是高支模施工安全责任人。副组长王宏乔：负责按施工方案的要求进行现场施工，组织、检查现场各专业组现场工作，对方案实施全面负责。副组长聂长明：负责编制专项施工方案和进行技术交底工作，对高支模施工技术工作全面负责。材料设备部：按现场实施负责人的计划和方案要求及相关规范要求组织材料进场和保证材料质量合格，对高支模各项材料供应负责。质量、安全部：按方案要求及有关质量安全技术要求对现场各项工作进行质量安全监控，负责对高支模施工进行质量安全日常检查、验收和评估。工程技术部：按施工图进行施工测量放线；浇筑混凝土时按方案要求对高支模架进行观测，记录、报告。综合办公室：在施工过程中做好后勤工作，负责按项目管理要求，组织后勤保障供应，满足现场各项后勤服务需要。施工组：按方案要求及现场生产副经理的要求负责组织实施高支模现场施工，全过程指导、检查高支模施工，对高支模质量安全负责直接责任。负责按施工方案及施工工长要求操作，负责组织好班前安全活动，进行班组内部自检，对高支模质量安全承担直接施工责任。四、高支模搭设方案（一）高支模搭设方案一览表项 目方 案 设 计 一层高支撑模板材料模板采用规格为2.24m×1.22m×0.015m 聚酯面优质七层胶合板；柱用钢模及胶合板；扣件式钢管脚手架系统，钢管为48mm，壁厚3.0mm普通钢管；钢质十字顶托；对拉丝杆； 50×100mm松木木枋。板板下立杆间距800×800mm水平杆步距1500mm板底小楞间距250mm横梁钢管间距1000mm（全部用顶托支撑顶部水平横梁钢管）梁梁底小楞间距200mm梁底大楞间距1000mm梁底立柱间距沿梁宽方向400mm （600宽以上梁不少于2根，600宽以下梁不少于1根）；沿梁跨方向500mm（按600计算），当梁下支撑支承在联系梁上时，联系梁下支撑同上部立杆布置）梁两侧立柱距梁侧250mm梁侧模小楞间距250mm梁侧模大楞间距200mm对拉丝杆间距200mm柱柱模背楞间距200mm柱箍间距450mm对拉丝杆间距288mm水平剪刀撑布置情况架体两端及中间每隔4排立杆，从上到下每两步布置一道竖向剪刀撑布置情况支架外围满布，架内板下纵横间隔4米拉通布置,梁底沿梁跨方向间隔5米设置，沿梁宽方向每3米布置一道 架体与结构加固每3米高与结构柱用柱箍的方式连接一道，每道每20平方米不少于3点（按地面面积）立杆基础底板上铺设木枋做立杆基础；顶板上直接用钢底座支撑地下室顶板上，地下室顶板下支撑不拆除(如已拆除需进行回顶支撑)。（二）板下立杆及梁下支撑立杆布置图（三）板模支撑示意图(A-A)（四）地下室顶板上梁支撑架示意图（五）架体与结构柱连接节点图（六）架体剪刀撑布置图（七）高支架模板支设施工方法1、工艺流程a.柱子模板安装搭设安装脚手架沿模板边线贴海棉条立柱子片模 安装柱箍 校正柱子方正、垂直和位置全面检查校正群体固定。b.梁模板安装弹出梁轴线及水平线并进行复核搭设梁模板支架安装梁底楞 安装梁底模板 梁底起拱绑扎钢筋安装梁侧模板和对拉螺栓复核梁模尺寸、位置与相邻模板连接牢固。c.顶板模安装搭设支架 安装纵横大小龙骨 调整板下皮标高及起拱 铺设板模板检查模板上皮标高、平整度。2、主要施工方法2.1柱子模板安装a.钢筋绑扎完毕，各种预埋盒管预埋完毕，柱内杂物清理干净，隐检验收合格后即可安装。b.模板基面处理。先在立模基面上抹50*30mm1:2水泥砂浆找平层，以防跑浆，此工序提前1天进行，否则砂浆强度过低装模时易受损坏，会造成缺口跑浆。装模时在砂浆带上贴50*20mm双面胶条。在加工成型的柱模板下部开设清扫口。c.吊装第一
