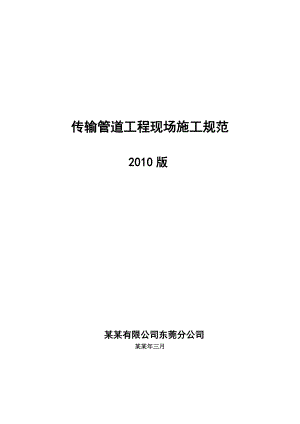

传输管道工程现场施工规范.doc

传输管道工程现场施工规范 2010版某某有限公司东莞分公司某某年三月 一.概述在公司精细化管理思路的指导下，为强化传输工程的现场管理，规范现场施工规范，加强工程实施的过程管理，我中心传输建设室提炼了多年积累下来的传输工程的现场管理经验，汇总成文，旨在通过不断完善严格的工程质量标准、规范、制度流程，以实现工程建设管理的规范化、科学化和制度化现场施工规范的管理，从而提高现场工程管理人员的管理水平，提高工作效率和工程质量，不断实现和超越我们的建设目标。二.施工规范说明1、 前期准备 （1） 管道划线以按设计文件及城市规划部门批准的位置、坐标和高程进行。（2） 材料管理（A） 材料检查 检查管材质检或试验证明、出厂合格证、受压力、壁厚是否达到设计要求；砖块是否有蜂窝状、缺角、断裂、易碎、尺寸符要求等情况；水泥、沙石质量是否达到设计要求、井圈井盖是否缺角、易碎、有蜂窝； （B）材料日常管理 工程材料要有专人专管 ，堆放整齐，出入库需做好登记；2、 管道间距规范要求管道和其它地下管线及建筑物间的最小净距（管道外壁间）： 其它管线及建 物名称平行净距（M）交叉净距（M）给水管300mm以下0.50.15300500mm 1.0500mm 1.5 排水管1.00.15热力管1.00.25 煤气管压力<300KPA1.00.3（交越处2米内，不能有结合装置或其它附属装置）300KPA< 压力<800KPA2.0电力电缆35KV以下0.50.5（电力线加保护时，可减至到0.15M35KV以上2.0其它通信电缆0.750.25绿化1.5(乔木)；1.0（灌木）杆柱0.51.0马路边石1.0铁路沿线2.0建 物1.5注：如现场情况与上表有冲突而需更改路由或无法更改路由的，须相关单位现场勘察后拟定处理方案；3、 管道敷设规范要求（1） 管沟开挖：按测量线开挖，管道中心偏差不得大于正负10mm。管道开挖前一定要放线，做到管道沟顺直；同时沟底要平整，转弯应平缓过度，管道沟弯曲半径应不小于36米。遇不稳定土壤或有腐蚀性土壤时需要特殊处理后方可继续施工。孔距离需采用放坡，按“一”字或“人”字设置。（2） 管道深度：沟深以公路路面为基准，人行道要求管道埋深90cm以上，车行道要求1.1m，指管顶与路面距离，如原地面高于公路面，以公路面为标准，原地地面低于公路面的，以原地面为标准，遇特殊地段无法达到设计要求的，需相关单位视现场实际情况采用相应的保护措施降低埋深，如：套用钢管（125MM）或混凝土三面包封（30CM*30CM）等措施。地面 450MM 200MM 1000 mm 回填土 700MM 填充沙 100MM 100MM 1200 Pvc管穿6孔PE子管 100MM 300mm（3） PVC管敷设：塑管敷设前沟底要抄平，铺设方法、组群方式、接续方式（承插法或双承插法）要符合设计要求、铺管是塑管的承接部分要涂PVC粘合剂、涂抹长度为承接口的三分之二、组群管间距离为1015厘米、接续管头必须错开、每隔2米用铁线绑扎、经保证管群形状统一。遇到过桥梁、下水道、水沟或在有腐蚀性物质地段，需套用钢管保护，其钢管接头处应焊接严密，并涂刷防锈漆。（4） 钢管管道铺设要求：钢管的铺设方法、断面组合等均应符合设计规定，钢管管道接续需采用管箍法，两根钢管应分别旋入管箍长度的1/3以上，两端管口应锉成坡边；使用有缝管时，应将管缝置于上面，钢管在接续前，应将管口磨圆或锉成坡边，保证光滑无棱，无飞刺；钢管接头处应焊接严密，并涂上防锈漆；严禁不等径的钢管不能一起接续使用 （5） 下水道及桥粱挂管要求：敷管前要用墨线在壁上弹线，让在打支架时保持直线；每隔1米打一个支撑架，同时螺丝要上紧，避免支架松动或脱落，支架的规格一般用5*5*5，在遇到特殊情况下可以做些变动（要有监理或建设方的批准），在没有建筑物保护的情况下，用水泥做四面包封，包封的厚度为2-3厘米，同时要在支架的螺丝上涂防绣油或防锈漆和每隔2-3米在管线上喷上本公司标志。（6） 铁笼制作和安装要求：在铁笼制作上，用材和做工一定要符合公司的质量要求；一般情况下，铁笼的规格是60*60*60cm，箱体表面由水泥包封防火棉和两层铁丝网构成。铁笼外表全部由水泥包封铁笼上的铁皮不能存在松动和翘起等质量问题；在有特殊情况下，要相关单位到现场做详细勘查后同意才能做尺寸更改。在安装铁笼过程中，铁笼一定要放在较为牢固的建筑上，要用螺丝上紧支撑架；铁笼上面要喷上本公司标志“中国移动”字样。（7） 埋管：管道埋深要达到要求，达不到设计要求的，要用混凝土包封或套钢管保护，包封规格为10*10*10cm厚的200#混凝土包封，对积水较多或土质疏松不稳定地段需包封管道接头，规格为长50cm*8cm（上、下、左、右）标号为200#混凝土。附图4：管道包封及埋深截面图PVC管PVC接头1：2.5水10CM 20CM 10CM 泥封包5CM管群断面10CM10CM 20CM 10CM（8） 管道沟回填：管道顶部30厘米以内及靠近管道两侧回填土内，不应含有直径大于5厘米的砾石、碎砖等坚硬物。回填土必须严实，以免回填土下沉。在市内主干道路回填后应与路面平齐，一般道路应高出路面5-10cm，郊区应高出地面15-20cm。在绿化带做管道沟回填时，一定要把原有的草皮或其它植物恢复好，同时要在完成后浇水一至二次，避免植物枯死。隐蔽工程，如铺管等工序，必须经现场监理和质检员检查，合格后方可进行下一道工序。（9） 混凝土路面重修复：必须要等回填土下沉至稳定状态才能 灌混凝土或进行其它路面修复，修复后的质量要和原路面的质量一样或超过。在路面修复过程中必须要在路两边设置警识牌和保护栏。（10） 施工现场清理：在修复通信管道施工挖掘的路面之前，如回填土出现明显的坑、洼，通信管道的施工单位应按照市政部门的要求及时处理。回土完毕后，应及时清理现场的碎石、破管、余土等杂物。4、 人（手）孔建筑规范要求（1） 人（手）孔定位：人（手）孔一般设在管道的中心线上，人（手）孔间的距离应按地形（地物）或设计确定，一般不能超过120米，每2公里要求做一个小号直通，当遇到特殊地段无法达到设计要求的，需让相关单位视现场实际情况再做出相应的调整。同时直角拐弯的地方要用大弧度的弯管或多加井。（2） 人（手）孔开挖：在人（手）定位处根据该人（手）孔类型划线开挖，要放坡挖坑，坑劈与人（手）孔外壁应预留40厘米，以利于墙壁内外批荡。（3） 人（手）基础浇筑：手孔基础要求为10厘米厚（人孔15厘米）、150#的混凝土基础，浇基础前应清理孔内杂物，挖好积水缸安装坑，基础表面应向中间积水缸泛水。有特殊情况要加厚（如：底面渗水、地质不稳定等）（4） 人（手）孔砖砌体：手孔净高要求达到150厘米，人孔净高要求达到180厘米，特殊地段需相关单位视现场实际情况作出相应的调整，砌体采用标号为100#的砂浆，砖砌体砂浆饱和度不底于80%，四周墙角、底边、窗口需要抹八字，墙体宽度为24厘米。附图3：800MM*1200MM手孔A-A剖面图地平面 65 80 60 1000 980砖砌体1520 R=80 1800 400 C10 200 100 50 150 100 240 800 240 10 1480（5） 人（手）孔砂浆抹面：批荡在没有特殊的情况下一般采用标号为100#的砂浆，内批荡厚度达到1.5厘米，外批荡厚度达到2.5厘米，抹墙体要严密、贴实、光滑、不空鼓、无飞刺、无断裂。如井四周有泛水等特殊情况，要加大水泥标号和加厚外批或加防漏剂。（6） 人（手）孔内预埋铁：穿钉的规格、位置符合设计规定，穿钉与墙体应保持垂直，上、下穿钉在同一垂直线上，穿钉露出墙面5070毫米、螺丝要上紧，不能出现松动，拉力环的位置符合设计规定，并与管道底部保持100毫米以上的间距人（手）孔基础为200毫米，露出墙面80100毫米，且安装牢固。（7） 人（手）孔通道窗口：井内喇叭口应设在人（手）孔的中央，通道内的窗口堵抹严实，不得浮塞、
