低温省煤器检修改造施工方案.doc

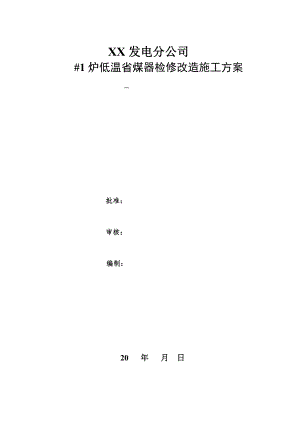

XX发电分公司#1炉低温省煤器检修改造施工方案 批准：审核： 编制：20 年 月 日目 录1 工程概况及工程量12检修总平面布置83施工组织机构和劳动力计划84施工方案95施工工期及保证检修进度质量的措施156安全文明检修和职业健康及环境保护目标和管理311 工程概况及工程量11工程概况XX发电分公司#1、#2机组为2×1000MW燃煤机组， #1机组需在A修中对烟气余热利用改造（即低温省煤器改造）。烟气余热回收装置的换热形式为烟气水换热器及配套凝结水系统（包括凝结水管道、再循环水泵、调节旁路）。烟气换热器为一级，安装在每台锅炉空气预热器后，静电除尘器前的6路水平烟道上，每台锅炉所设的烟气换热器为6台。(1台为6件，每件重约23t)凝结水系统采用串联系统。本工程锅炉烟气余热回收装置利用烟气余热加热汽机凝结水，同时将排烟温度从130降低到100左右，提高机组综合效率，烟气余热换热装置换热器面积的设计余量不低于5%。锅炉原烟气的流经顺序为锅炉-空气预热器-锅炉烟气余热回收装置-静电除尘器-吸风机-脱硫吸收塔-烟囱，烟气被冷却放出的热量用来加热汽机凝结水。锅炉烟气余热回收装置的换热形式为气-水换热器，布置在除尘器前水平烟道。烟气余热回收装置安装在除尘器入口水平烟道支管上；烟气余热回收装置的冷却水从#7低加出口取水，经烟气余热回收装置烟气换热器后回送至#6低加入口；采用热水再循环控制方式调节进入烟气换热装置的入口水温。系统配置2台变频升压节能型单级清水离心泵（一用一备）进行系统循环。保证进烟气余热回收装置进口循环水温不低于70，回水至6号低加入口。烟气换热器的设计避免了设备在运行中出现堵灰及不可接受的腐蚀现象。烟气换热器出口的烟气温度要高于烟气酸露点，并保持足够的裕量，由于本工程引风机压力余量不足，烟气换热器的总阻力在锅炉任何工况下不大于350Pa。水侧系统连接水侧水质为除盐水。取自7号低加出口的凝结水经烟气余热换热器加热，换热后的凝结水再汇入6号低加入口的凝结水主管路中。烟气系统连接烟气余热换热器的安装位置为空气预热器后，静电除尘器前的6路水平烟道上，露天布置，预留场地位置为长度4.254m（暂定）。烟道截面尺寸为4200×4500×6mm，沿烟气流动方向长度预留为4.254m（含扩散段，暂定）。12工程量本工程烟气换热器。烟气换热器传热管采用肋片管形式，全部采用H型肋片管道。换热器面积44621 m2（不计入假管面积），管组的换热管的材料为38×4/ND钢，翅片的材料为ND钢、厚度2mm、翅片高度100mm、节距19mm。烟气换热器装设在六只分支烟道上，布置在电除尘器入口，烟道纵截面为约4200×4500×6000mm，；换热器外形尺寸5540 （高）× 6000 （宽）×3350（长）mm（沿烟气流动方向）；换热器烟道内部分的管排无对接焊口（除假管），弯头和集箱均布置在烟道外。吹灰器布置在顶部烟道上，换热器采用声波吹灰器，数量12台。包括（但不限于）烟气换热器、管道、水侧系统、烟气侧系统、热控设备、电气设备、冲洗压力试验。1.21 主要安装工作量 项 目一机务1凝结水原系统接口的所有管道和阀门；回水系统至原系统接口的所有管道及阀门（含该阀门）管道及其支吊架等；凝结水、回水管道及锅炉烟气余热回收装置及循环泵安装2台2原烟道的拆除（#1、#2、#3、#4、#5、#6烟道）6件3烟气换热器模块的安装4吹灰器安装5吹灰系统的管道6烟气余热换热器壳体安装7烟气换热器的旁路管道8电除尘入口非金属膨胀节4.5m×4.2m共6个拆除及恢复9电除尘入口金属膨胀节4.5m×4.2m共6个拆除及恢复二电气1吹灰程控装置包括控制柜和动力柜，安装2吹灰器工艺系统及与其有关的管路、阀门的控制所必需的全部一次检测仪表和控制设备(包括动力柜等)，3电控柜至就地设备的所有电缆三热控1吹灰器接受DCS的监控，信号交换通过硬接线方式。程控系统应能实现自动、手动方式运行，并能实现每台吹灰器单独操作控制。3远程控制装置4烟气余热换热器本体及其附属设备的就地控制装置和24件测量装置5故障保护和报警6就地控制装置和测量设备四其他1检修快开式人孔门安装2对烟气换热器本体内的检修门、上下检修平台扶梯3低省系统的酸洗4低省系统的水压试验五低省系统改造后的调试六现场设备的装卸、运输及吊装(含废旧设备按甲方要求放置到指定位置)七现场设备防腐及保温1.2.2 主要安装备品（厂家供货）序号名称规格型号单位数量产地生产厂家备注一换热器本体(本体、阀门、平台扶梯)1烟气换热器台6宜兴江苏海德每台6组，单件23t2小管道支吊架件18江苏海德3弹簧支架件34江苏海德4刚性支架件80江苏海德5固定支架件1江苏海德6手动闸阀DN125 PN6.4个36中国哈尔滨电站阀门、江南阀门、上海电站阀门、开封高压阀门厂模块进出口7检修平台扶手宽1.2米米长210成品件8架设检修天桥宽1.2米米长10制作9反法兰和紧固件套1宜兴江苏海德10排气阀DN25 PN6.4个12中国哈尔滨电站阀门、江南阀门、上海电站阀门、开封高压阀门厂11放水阀DN32 PN6.4个48中国哈尔滨电站阀门、江南阀门、上海电站阀门、开封高压阀门厂12过渡烟道套1宜兴江苏海德模块放水13湿度检漏仪HMS545C套1中国南京埃森14保温保护箱套1中国江苏海德与现场保持一致15保温材料及紧固件、油漆套1中国江苏海德与现场保持一致二凝结水系统管路及阀门1凝结水管道 (含支吊架)套1中国江苏海德2无缝钢管（#20g）PN4.0MPa 530×17米338中国江苏海德3无缝钢管（#20g）PN4.0MPa426×13米55中国江苏海德4无缝钢管（#20g）PN4.0MPa 377×12米107中国江苏海德5无缝钢管（#20g）PN4.0MPa 273×8.5米136中国江苏海德6无缝钢管（#20g）PN4.0MPa 159×5米80中国江苏海德7无缝钢管（#20g）PN4.0MPa114×3.5米0.5中国江苏海德8无缝钢管（#20g）PN4.0MPa 325×10米5中国江苏海德9无缝钢管（#20g）PN4.0MPa 219×6.5米1中国江苏海德10热压弯头（#20g）DN530 PN4.0MPa 90°个41中国江苏海德11热压弯头（#20g）DN530 PN4.0MPa 30°个1中国江苏海德12热压弯头（#20g）DN530 PN4.0MPa 60°个2中国江苏海德13热压弯头（#20g）DN400A PN4.0MPa 90°个8中国江苏海德14热压弯头（#20g）DN350A PN4.0MPa 90°个14中国江苏海德15热压弯头（#20g）DN250 PN4.0MPa 90°个35中国江苏海德16热压弯头（#20g）DN150A PN4.0MPa 90°个16中国江苏海德17热压弯头（#20g）DN150A PN4.0MPa 30°个1中国江苏海德18热压弯头（#20g）DN150A PN4.0MPa 60°个1中国江苏海德20热压弯头（#20g）DN300 PN4.0MPa 90°个2中国江苏海德21三通（#20g）PN4.0MPa 500A×500A×500A个2中国江苏海德22三通（#20g）PN4.0MPa 500A×300×500A个2中国江苏海德23三通（#20g）PN4.0MPa 500A×300A×500A个2中国江苏海德24三通（#20g）PN4.0MPa 400A×350A×400A个2中国江苏海德25异径管（#20g）DN500A×400A PN4.0MPa 个2中国江苏海德26异径管（#20g）DN400A×350A PN4.0MPa 个2中国江苏海德27异径管（#20g）DN350A×250 PN4.0MPa 个5中国江苏海德28异径管（#20g）DN150A×100 PN4.0MPa 个2中国江苏海德29异径管（#20g）DN300×200 PN4.0MPa 个2中国江苏海德30闸阀（#20g）DN300 PN6.4MPa 个2哈尔滨电站阀门、江南阀门、上海电站阀门、开封高压阀门厂31电动闸阀DN500 PN6.4台1中国哈尔滨电站阀门、江南阀门、上海电站阀门、开封高压阀门厂取水点32电动闸阀执行机构DN500 PN6.4台1中国常州施耐德、温州瑞基、上海澳托克取水点33电动闸阀DN500 PN6.4台1中国哈尔滨电站阀门、江南阀门、上海电站阀门、开封高压阀门厂回水点34电动闸阀执行机构DN500 PN6.4台1中国常州施耐德、温州瑞基、上海澳托克回水点35电动闸阀DN500 PN6.4台1中国哈尔滨电站阀门、江南阀门、上海电站阀门、开封高压阀门厂回水母管36电动闸阀执行机构DN500 PN6.4台1中国常州施耐德、温州瑞基、上海澳托克回水母管37电动闸阀DN500 PN6.4台1中国哈尔滨电站阀门、江南阀门、上海电站阀门、开封高压阀门厂#6、#7低加之间38电动闸阀执行机构DN500 PN6.4台1中国常州施耐德、温州瑞基、上海澳托克#6、#7低加之间39电动调节阀DN150 PN6.4台1中国哈尔滨电站阀门、江南阀门、上海电站阀门、开封高压阀门厂回水母管40电动调阀执行机构D
