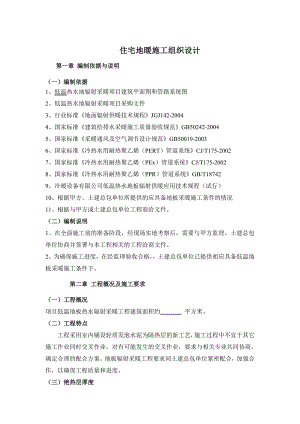

住宅地暖施工组织设计 第一章 编制依据与说明（一）编制依据1、低温热水地辐射采暖项目建筑平面图和管路系统图2、低温热水地辐射采暖项目采购文件3、行业标准地面辐射供暖技术规程JGJ142-2004 4、国家标准建筑给排水采暖施工质量验收规范GB50242-20045、国家标准采暖通风及空气调节设计规范GB50019-20036、国家标准冷热水用耐热聚乙烯（PERT）管道系统CJ/T175-20027、国家标准冷热水用耐热聚乙烯（PEx）管道系统CJ/T175-20028、国家标准冷热水用耐热聚乙烯（PPR）管道系统GB/T187429、冷暖设备有限公司低温热水地板辐射供暖应用技术规程（试行）10、根据甲方、土建总包单位所提供的应具备地板采暖施工条件的情况11、根据与甲方或土建总包单位工程商洽文件。（二）编制说明1、在全面施工前的准备阶段，经现场实地考察后，需要与甲方监理、土建总包单位协商并签署与本工程相关的工程洽商文件。2、为确保施工进度，在经监理验收合格，土建总包单位已提供相应具备低温地板采暖施工条件下。第二章 工程概况及施工要求（一）工程概况项目低温地板热水辐射采暖工程建筑面积约 平方米。（二）工程特点 工程采用室内铺设轻质发泡水泥为隔热层的新工艺，施工过程中不宜于其它施工作业同时交叉作业，对有可能发生的交叉作业，要求与相关专业共同协商，确定合理的配合方案。地板辐射采暖工程要求同土建总包单位紧密配合，加强合作，以确保工程质量和进度。 （三）绝热层厚度 轻质发泡水泥隔热层和细石混凝土填充层总厚度为10，其中轻质发泡水泥厚度为5，填充层（细石混凝土）5。第三章 施工组织方案及说明（一）项目经理部1、成立项目领导小组为保证工程进度、质量安全落到实处，协调重大问题的处理，特成立领导小组。项目领导小组：组长领导小组成员： 领导小组职责： （1）、对工程进度、安全、质量进行全方位管理并组织落实。（2）、对工程进度、安全、质量进行不间断的监控和协调。（3）、经常听取甲方、监理方对工程进度、质量和安全提出的意见和建议，提高实施方法或改进措施。（4）、将工程建设为合格工程，工程一次提交合格率100%。2、项目经理部（1）、项目经理部组织示意图项目经理 项目总工材料部材料部材料部材料部技术部 温控布线施工组巡检员地暖施工组发泡水泥施工组3、发泡水泥工程队长简介姓名 性别学历职称男高中技师男高中技师注：以上人员分别派送到韩国、山东、威海进行过专业培训4、细石混凝土回填工程队长简介姓名 性别学历职称男高中技师男高中技工注：以上人员分别派送到韩国、山东、威海进行过专业培训（二）施工组织说明 1、按照施工组织总面积，建立施工现场管理体系。由项目经理统筹安排、协调各楼项目经理负责人工作。项目总工对工程技术进行整体控制。各楼层的项目负责人主抓本楼的全面工作，包括施工进度、质量、安全和技术。施工队长直接负责施工现场。各管理人员做好项目配合工作。要求所有成员各负其责，认真配合，认真履行管理制度。各施工组实行定额考核，严格执行奖惩制度。2、按项目大小确定组织机构。在项目比较大的情况下，各楼项目负责人可增设材料员、技术员和安全质量员。在项目小时可由技术部、材料部、质量安全部直接管理。轻质发泡水泥施工组和地暖管道施工人力组织，按施工面积和进度要求设置。3、甲方应提供工程指挥部、地暖材料库用场地、固定水泥堆放场、发泡水泥机和蓄水罐临时用地见下表临时设施项目名称数量占地面积使用期限地点地暖项目指挥部1间40-50m2开工前竣工区域中央地暖材料库1处100开工前竣工区域中央固定水泥堆放场1处50-80m2开工前竣工区域中央发泡水泥机、细石混凝土机2处每台30开工前竣工流动作业蓄水罐1处每个10开工前竣工流动作业施工人员住宿若干间按实际情况开工前竣工流动作业第四章 施工准备工作工艺流层：基层清理检验-铺设发泡水泥保温层-铺设铝箔热反射膜-地暖盘管和金属卡钉-铺设钢丝网和墙边保温层-打压、浇筑5公分厚C15细石混凝土-安装分水器-系统打压验收。（一）、土建总包单位的施工准备工作 1、对地板辐射采暖工程施工图组织有关工种进行会审、技术交底，以便于双方协作施工。 2、由甲方协调土建总包单位提供地暖施工用电、用水、临时用地、施工材料垂直运输等相关配合。 3、提供地暖施工所要求的作业面，其内容如下：3.1清理地面落地灰，要求室内地板采暖以下基层的平整度确保高低差在5以内。3.2预留室内墙体各部位50线以便于地板采暖安装标高控制。3.3为满足室内面层标达到设计与施工规范要求，为确保地暖施工质量符合设计与施工规范要求，室内地板采暖以下，基层上表面标高需满足：设计规定的混凝土填充上表面交工标高=基本上表面标高+设计要求的细石混凝土填充层厚度+设计要求的发泡砼隔热层厚度3.4土建已完成墙面粉刷（不含面层）、外窗、外门已安装完毕，卫生间做完闭水试验并经过验收。3.5室内楼板以上有强、弱电或其他管线敷设安装要求的，需完成施工工作并通过验收。3.6地板采暖以下基层要求干净（无尘土及石子）、无杂物堆放，做到室内地面处理清洁。为保证工程质量、施工进度，以上六项由土建总包单位所提供的符合地板采暖施工条件要求的作业面需经监理验收合格后方可交付进行地暖施工。4、预留各楼层施工洞口，以便于地暖及其他后续工种施工。5、提供利用垂直提升机输送地暖施工材料的配合。6、组织有关部门做好对地板采暖工程质检、验收与交接的准备工作。7、统一安排施工进度计划，编排各楼号地暖施工的先后顺序与准确时间，以便地暖分包单位于开工前进行合理的分段、分组与人员、材料、设备的调配。（二）地板采暖分包单位的施工准备工作1、组织施工技术人员的图纸会审工作，以熟悉图纸、了解设计意图、明确施工工艺，并对工程施工人员进行详尽的技术交底。2、配合土建总包单位进行技术交底工作，以便于双方协作施工。3、协调甲方、土建总包单位落实地暖施工用电、用水、临时用地、施工材料垂直运输等相关配合事宜，并尽快组建项目指挥部、楼号项目部，建立施工现场管理体制；准备库房及场地并做好通电、通水的准备工作，为施工材料、设备、人员进场铺平道路。4、考察施工现场，根据土建总包单位制定的施工进度计划，编排的各楼号地暖施工的先后顺序与准确时间，进一步完善施工组织设计，在经甲方、监理审批后，于开工前进行合理的施工分段、分组与人员、材料、设备的调配。5、组织施工人员及设备按已定的施工进度计划按期即时到位。6、根据已通过甲方封样验收的材料品种及施工进度计划进行一次性备料并按期即时到位，并组织人力进行施工材料入库、入场的准备工作，要求地暖施工材料分区号入库摆放。7、办理各项开工前施工审批手续。8、协助监理、土建总包单位对地板辐射采暖施工前所应具备的现场施工条件进行验收，并办理交接手续。9、由地暖项目指挥部至项目部再到全体施工人员，结合现场实际情况，再次进行全面的技术、质量、安全交底并进行施工前的全体总动员。10、为确保工程顺利实施，要求做好技术资料存档及报验的准备工作。第五章 施工人力布置（一）、轻质发泡水泥隔热层人力布置1、轻质发泡水泥隔热层施工组人力布置地暖施工作业面检查交接2人设备定位连接输送管道2人连续进行各楼层施工准备工作2人原料配比及设备调控2人原料倒运上料3人连续进行施工层发泡砼摊开及找平1人连续进行施工成品保护处理、巡检养护期满2人进行现场清理2、轻质发泡水泥隔热层施工组人力布置说明：2.1每个发泡层施工组由7名施工人员组成，楼下4人、施工楼层设3人，由组长带队，由发泡层施工队长直接指挥调派。2.2施工组数根据现场具备施工条件的情况进行机动增减。（二地暖管道系统施工布置1、地暖管道施工组人员布置发泡层养护期满2人进行分（集）水器、定位安装2人布设沿墙保温膨胀板条1人放线定位2人布管并连接分（集）水器2人连接立管到集分水器加装加热管套管2人压力试验2人清理现场巡检员配合土建打灰、设置填充层伸缩缝2、地暖管道施工组人力布置说明2.1每个地暖管道施工组由4名施工人员组成，由组长带队，由地暖管道施工队长直接指挥调派。2.2另设12名机动巡检员由地暖管道施工队长直接调派、统筹安排，确保做好土建细石砼填充层施工的配合工作，确保各施工组从材料到设备再到人力能够满足连续作业要求，并配合技术员进行一定程度的质量检查工作。2.3施工组数根据现场具备施工条件的情况进行机动增减。2.4针对9#楼的沉降式客厅，负责专人安排剔槽，以利于管道敷设。（三）细石混凝土回填层人力布置1、细石混凝土施工布置加热管、分水器一次打压试验完成工人打扫地面干净2人设备定位并连接输送管道4人原材料倒运上料1人原材料配比及设备调控3人进行水泥细石混凝土摊开施找平工人进行收面工人连续进行施工保护，巡检需要时铺设膨胀板条养护期满工人进行现场清理2、细石混凝土施工组人力安排2.1细石混凝土施工组每组为10人，楼下6人，楼上施工人员4人。2.2细石混凝土收面人员视细石混凝土浇注面积来定。每组至3-4人。2.3、200*200mm钢网铺设工人2人。（四）施工总体布置在进行合理分段、分组及各项人力配备、安排的同时，各楼项目部项目经理、会同技术员、安全员、材料员进行现场检查，现场处理问题，协调关系，确保工程从质量、进度、安全及各项方面上均得以顺利实施，并由项目经理及时将情况报送地暖项目指挥部，以便指挥部能够及时采取措施，对所有区域地暖工程的实施进行整体调控。第六章 施工程序、施工方法和检验1、地暖管道系统施工工艺流程图发泡层养护期布设沿墙保温膨胀板条分（集）水器组装分集水器定位安装放线定位布设加热管连接分（集）水器、连接支管到分集水器加装加热管套管一次压力试验合格格清理现场、完工清场及时浇捣细石混凝土填充层、配合设置伸缩缝细石混凝土填充层养护期满二次压力试验合格交工二、施工方法1、轻质发泡水泥隔热层施工方法：1.1地板辐射采暖工序施工前要配合监理、土建总包单位进行室内基层检查、交接工作，如现场不具备施工条件（如存在地面平整度不符合要求、基层地表标高不符合设计要求、地面不清洁等情况）或具备条件的工作面但无法满足地板辐射采暖工程进度计划，在此情况下不应进行地板辐射采暖施工。1.2施工楼层施工前的准备工作：由轻质气泡水泥施工组长安排楼内施工人员进行基层地面撒水、施工标高及施工区域挡板设置工作，确保施工标高的准确性，以满足轻质气泡水泥隔热层标高达到设计规定要求。1.3
