住宅楼临时用电施工方案#北京.doc

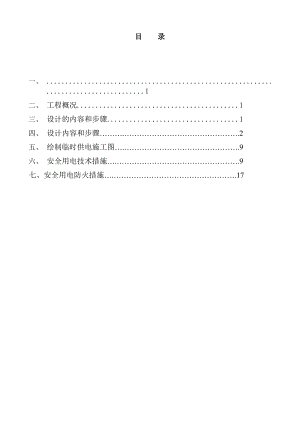

目 录一、 .1二、 工程概况.1三、 设计的内容和步骤.1四、 设计内容和步骤.2五、 绘制临时供电施工图.9六、 安全用电技术措施.9七、安全用电防火措施.17施工现场临时用电施工组织设计一、 编制依据民用电气建筑规范（JGJ16-2008） 住宅建筑规范GB 50368-2005住宅设计规范GB 50096-2011住宅建筑电气设计规范JGJ242-2011火灾自动报警系统设计规范GB50116-98供配电系统设计规范GB 50045-95（2005年版）建筑物防雷设计规范（JGJ59-99）等电位联接安装02D501-2城市住宅建筑综合布线系统综合设计规范CECS119-200005系列建筑标准设计图集05D1-15二、 工程概况本工程为某某山矿区棚户区改造项目一期工程6#住宅楼，项目位于环城路北侧、宗家洼村东侧。住宅为多层住宅，地上耐火等级为二级。本工程住宅结构形式为砖混结构，抗震设防烈度8度。本工程地上6层，总建筑面积5065.72，其中地上面积4240.30，基底面积825.42，一层层高2.6m,住宅层高3.0m,主体高度17.82m，一层为戊类储藏室，地上二-六层为住宅，基础类型为条形基础。±0.000相当于绝对标高587.95。三、 设计的内容和步骤（一） 现场勘察及初步设计1、 施工现场用电量为185KVA，由甲方提供500KVA的变压器一台，由变压器总配电柜地埋电缆至施工现场配电室。2、 根据施工现场临时用电安全技术规范本供电系统采用TN-S（三相五线制）接零保护系统供电。3、 整个供电系统实行“三级配电，两级保护”，根据施工现场用电设备布置情况，在设备或用电负荷较集中区域设一配电室，自配电室地埋四条干线至分箱，再由分配电箱成“放射形”引至各自用电设备的开关箱。配电柜（箱）内电器开关的设置应符合施工现场临时用电安全技术规范的要求。4、 按照JGJ46-2005规定制定施工组织设计，接地电阻R4欧姆。（二） 负荷计算施工设备用电统计 施工现场用电量统计表序号机械名称型号单位数量单机功率KW总功率1塔式起重机QTZ315台12砼搅拌机JZ-350台25.5113砂浆搅拌机HJ200B台22.24.44钢筋切断机GQ-40台2365钢筋弯曲机GJ-2台21.536钢筋调直机 GT6/14台111117平板振动机B22台21.538插入式振动机CZ-3台41.569电焊机DH-10台320KAV20KAV10镝灯 2 3.5711木工圆锯 MJ104 13.53.5总计KW149.53四、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内无各种埋地管线。 (2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。 (4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。 2、确定用电负荷: (1)照明镝灯(2台) Kx = 1.2,Cos = 0.6,tg = 1.33 Pjs = Kx×Pe = 1.2×7 =8.4kW Qjs = Pjs×tg = 8.4×1.33 = 11.17kvar (2)自落式混凝土搅拌机(1台) Kx = 0.75,Cos = 0.85,tg = 0.62 Pjs = Kx×Pe =0.75×5.5=4.12kW Qjs = Pjs×tg = 4.12×0.62 = 2.55kvar (3)塔式起重机 (1台) Kx = 0.75,Cos = 0.85,tg = 0.62 Pjs = Kx×Pe = 0.75×39.5 = 29.7kW Qjs = Pjs×tg = 29.7×0.62 = 18.37kvar (4)砂浆搅拌机(1台) Kx = 0.5,Cos = 0.55,tg = 1.52 Pjs = Kx×Pe = 0.5×4.4 = 2.2kW Qjs = Pjs×tg = 2.2×1.52 = 3.34kvar (5)插入式振动器(8台) Kx = 0.5,Cos = 0.7,tg = 1.02 Pjs = Kx×Pe = 0.5×12 = 6kW Qjs = Pjs×tg = 6×1.02 =6.12kvar (6)平板式振动器(4台) Kx = 0.5,Cos = 0.7,tg = 1.02 Pjs = Kx×Pe = 0.5×12 = 6kW Qjs = Pjs×tg = 6×1.02 = 6.12kvar (7)木工圆锯(1台) Kx = 0.5,Cos = 0.6,tg = 1.33 Pjs = Kx×Pe = 0.5×3.5 = 1.75kW Qjs = Pjs×tg = 1.75×1.33 = 2.33kvar (8)钢筋切断机（2台） Kx = 0.3,Cos = 0.7,tg = 1.02 Pjs = Kx×Pe = 0.3×4 = 1.2kW Qjs = Pjs×tg = 1.2×1.02 = 1.23kvar (9)钢筋调直机(1台) Kx = 0.3,Cos = 0.7,tg = 1.02 Pjs = Kx×Pe = 0.3×11 = 3.3kW Qjs = Pjs×tg = 1.2×1.02 = 3.37kvar (10)钢筋弯曲机（2台） Kx = 0.3,Cos = 0.7,tg = 1.02 Pjs = Kx×Pe = 0.3×3 = 0.9kW Qjs = Pjs×tg = 0.9×1.02 = 0.92kvar (11)交流电焊机(1台) Kx = 0.7,Cos = 0.4,tg = 2.29 Qjs = Pjs×tg = 20×2.29 = 40.58/kvar（12）施工电梯（1台）Kx = 0.5,Cos = 0.6,tg = 1.33 Pjs = Kx×Pe = 0.5×66= 33kWQjs = Pjs×tg = 33×1.33 =43.89kvar 总负荷计算，总箱同期系数取Kx0.9 总的有功功率 Pjs = Kx×Pjs×1.33 = 0.9×103.75kW ×1.33= 124.22 kVA 总的无功功率 Qjs = Kx×Qjs = 0.9×149.53 = 134.58 kVA 总的视在功率 Sjs = (Pjs2 + Qjs2)1/2 = (124.222+134.582)1/2 = 182.72kVA 总电流计算 Ijs = Sjs / (1.732 ×Ue) =182.72/ (1.732 ×0.38) = 277.62A 3、干线进线截面及进线开关 在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱这部分距离较短，因此不考虑电压降，只按安全载流量选择导线截面。 (1)1号干线上导线截面及分配箱、开关箱（照明镝灯、砼搅拌机、砂浆搅拌机）内电气设备选择： 1)塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）: a)计算电流 Kx = 0.2,Cos = 0.6 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.2×29.6/(1.732 ×0.38×0.6) = 15.2A b)选择导线 选择YJV-3×35+2×16，穿硬塑料管时其安全载流量为22.14A，满足要求。 c)选择电气设备 选择开关箱内开关为DZ20-250/4300，其脱扣器整定电流值为Ir = 40A。漏电保护器为DZ15LE-40A/390。 2)照明镝灯(2台)开关箱至照明镝灯(2台)导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）: a)计算电流 Kx = 1.2,Cos = 0.6 Ijs = Kx×Pe/(1.732×Ue×Cos) = 1.2×7/(1.732 ×0.38×0.6) = 21.27A b)选择导线 选择BV-3×6+1×4，空气明敷时其安全载流量为85A，室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。 c)选择电气设备 选择开关箱内开关为Hk1-15/3，熔断器RC1A-15其最大熔体电流为 IRD = 5A。漏电保护器为DZ15LE-40A/390 3)混凝土搅拌机开关箱至混凝土搅拌机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）: a)计算电流 Kx = 0.75,Cos = 0.85 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.75×5.5/(1.732 ×0.38×0.85) =8A b)选择导线 选择BV-3×4+1×2.5，穿硬塑料管时其安全载流量为22.14A，满足要求。 c)选择电气设备 选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir = 16A。漏电保护器为DZ15LE-40A/390 4)灰浆搅拌机开关箱至灰浆搅拌机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）: a)计算电流 Kx = 0.5,Cos = 0.55 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.5×4.4/(1.732 ×0.38×0.55) = 6.08A b)选择导线 选择BV-3×2.5+1×1.5 ，穿硬塑料管时其安全载流量为16.60A，满足要求。 c)选择电气设备 选择开关箱内开关为
