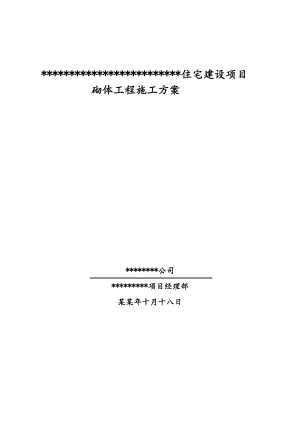

住宅楼加气块砌体施工方案.doc

*住宅建设项目砌体工程施工方案*公司*项目经理部某某年十月十八日目录1.编制依据12.工程概况22.1.建筑概况22.2.砌体工程概况22.3.施工特点23.施工部署33.1.施工顺序33.2.施工步骤33.3施工任务划分33.4 施工进度计划33.5 施工现场布置33.6 样板间计划34.施工准备44.1技术准备44.2 施工管理小组44.3劳动力准备44.4主要施工机械设备准备54.5主要材料准备55.设计及施工规定和要求65.1.原材料65.2.砌筑砂浆85.3.构造柱85.4.墙体拉结筋的设置115.5.圈梁、过梁115.6.植筋工艺要求136.施工方法146.1.工艺流程146.2.砌筑前准备146.3.砌筑施工方法156.4.钢筋混凝土施工197.砌体施工相关实验217.1.原材料检验217.2.砌筑砂浆217.3.钢筋228.质量要求249、冬、雨期施工259.1雨期施工措施259.2冬期施工措施2510、成品保护2611、安全与文明施工2611.1文明管理2611.2、文明施工271. 编制依据1、本工程建筑施工图和结构施工图及图纸会审纪要；2、国家现行有关技术标准、施工验收规范，工程检验及评定标准；3、国家标准建筑工程施工质量验收统一标准（GB50300-2001）；4、本工程经审核、批准的施工组织设计；5、砌体结构设计规范（GB50003-2001）；6、砌体工程施工质量验收规范（GB50203-2002）2. 工程概况2.1. 建筑概况工程名称：*。位于*。总建筑面积约*， 本工程建筑抗震设防类别为丙类,所在地区的抗震设防烈度为7度,设计基本地震加速度0.15g；抗震等级为三级。2.2. 砌体工程概况本工程建筑墙厚为200mm、120mm，Ma5.0加气混凝土砌块， M7.5水泥砂浆砌筑。墙体均室内地坪标高±0.000以下50mm处做防潮层（地下室处除外）；当底层室内相邻地坪有高差时，应在高差处墙身的侧面加设防潮层；当墙身一侧设有覆土时，相邻外侧应设防潮层；防潮层做法为：20厚1：2水泥砂浆（加3%5%防水剂）粉刷。2.3. 施工特点1、本工程砌体与主体的拉结筋方式采用植筋方式。2、本工程结构层高度2.9米，内墙分隔及门洞较多，构造柱、过梁、圈梁、墙体拉结筋等钢筋混凝土构造，这些构造钢筋与主体结构连接采用植筋的形式，为了结构达到设计抗震要求，要加强拉结筋植筋的质量管理和控制。3、本工程安装工程包括水电、暖通、消防、综合布线等，电管也为暗装，因此砌体工程施工时，要切实做好安装管道孔、洞、槽的配合准确预留工作，尽量避免事后凿打。4 、本工程单体较多，砌体施工过程中，木工、钢筋工、混凝土工、植筋工、安装队伍、砖瓦、抹灰工等各工种需密切配合，穿插进行施工，对施工现场综合管理要求较高。3. 施工部署3.1. 施工顺序各单体在十八层结构层施工完毕后，报请监理、甲方、质监站对主体钢筋混凝土结构验收通过后，即从一层插入砌体施工，施工从一层至顶层依次进行。3.2. 施工步骤施工准备圈梁以下砌块施工圈梁及构造柱施工圈梁以上砌块施工圈梁以上构造柱施工砌体顶部斜砌封口处理砌体施工大面积展开前，应先做样板间及样板标准层，根据砌体样板间及样板标准层，经质检部门、监理及业主各方一致认可，统一施工方法及质量标准，然后依照样板进行楼层其它部位的砌体施工。3.3施工任务划分本工程砌体分项工程分为两个施工区域，1#、2#楼及44#商业楼为一个施工区域，5#楼及45#商业楼为一个施工区域。组织两个施工班组进行施工。砌体结构施工采取样板间引路的方法（样板间设置详见样板间计划）。样板间施工结束后，即组织施工人员按每四层为一个施工区段自下而上进行施工。砌筑时，上部砌体墙上部预留180mm200mm进行后砌筑，后砌筑应在下部砌体沉实后进行，一般为下部砌筑完成7天后进行。3.4 施工进度计划本工程砌体分项工程计划施工开始日期：2012年10月20日，计划完成日期：2013年1月30日。3.5 施工现场布置现场设置一台容量为350L的搅拌机，三台SC200/200双笼施工升降机。其他详见附图（施工平面布置图）。3.6 样板间计划本工程计划在6#楼四层和7#楼三层先施工一层样板间。待验收合格后，再进行其他楼层的砌体结构施工。4. 施工准备4.1技术准备1、项目技术负责人组织编制、报审施工方案，对现场施工管理人员进行技术交底，交底内容特别应强调墙体的组砌方式、拉结筋、墙顶斜砌等。委托试验室进行M7.5水泥砂浆配合比设计。2、在各楼层确定统一标高线，避免标高混乱造成大面积返工，并弹上门洞、窗台高度的控制线，门洞位置线，在结构柱上弹好砌体的立边线。根据弹好的门窗洞口位置线，认真核对窗间墙长度尺寸是否符合排砖模数，并要注意外墙窗边线的上下一条线。在砌筑的前一天，将墙体部位楼板上的砂浆和杂物等清除干净，混凝土砌块砌筑前向砌筑面适量浇水湿润。3、查阅、学习与砌体施工相关的图集、规范、规程、标准等。4.2 施工管理小组砌筑结构工程施工管理小组负责人：管理人员负责人列表项目经理*执行经理*技术负责人 *质量负责人*6#、46#商业楼瓦工工长*7#商业楼瓦工工长*试验员*安全员*4.3劳动力准备根据本工程的实际情况，砌体施工选择高素质成建制的施工作业队伍及有经验的专业工种人员，分级签订劳务合同，施工前进行入场教育。特殊工种必须进行专业培训，持证上岗，熟练掌握相关施工工艺和操作方法。现场配备专业砌筑工长，各单体配备瓦工35人，抹灰工30人。4.4主要施工机械设备准备设备名称型号单位数量砂浆搅拌机250L台2振捣器ZX-50台4冲击钻台4小型切割机400台24.5主要材料准备材料名称品种规格数量MU5.0空心砌块200厚，120厚5500m3袋装水泥P.C32.5341t中砂中粗2392m3混凝土C20750m3钢筋10、B12、14、620t以上数据仅供施工计划参考，不作为结算依据5. 设计及施工规定和要求5.1. 原材料5.1.1. 水泥砌筑砂浆用水泥采用32.5级复合水泥，水泥应按品种、标号、出厂日期分别堆放，并保持干燥，不同品种的水泥不得混用，并分规格进行复试，合格后方可使用。水泥出厂超过三个月时，应进行复查实验，检验合格方可使用。5.1.2. 砂砌筑砂浆用砂采用中砂，不得含有有害杂物，砂的含泥量不应超过3，粒径不得大于2.5mm，使用前用3mm孔径的筛子过筛。5.1.3. 砂浆拌合水现场采用地下水，水质符合国家现行标准混凝土拌合用水标准JGJ63的规定。5.1.4. 蒸压加气混凝土砌块1、加气混凝土砌块性能应符合蒸压加气混凝土砌块（GB/T11968-2006）中所规定的A5.0级、B06级，质量等级为合格品的产品，龄期不小于28d，容重6.25KN/m3，抗压强度5.0Mpa，含水率0.16W/m.k0.16W/m.k。2、砌块在运输、装卸过程中，严禁抛掷和倾倒。砌块应保证较好的外形尺寸，对严重缺棱掉角的砌块，材料部门应拒收、退回。砌块进场后应按品种、规格分别堆码整齐，堆置高度不宜大于2m，并应用彩条布覆盖，防止雨淋。本工程采用砌块的规格如下：蒸压加气混凝土砌块： 600×240×170（170厚墙） 600×240×120（120厚墙）烧结标准砖： 240×115×53 配砖： 160×115×53其中：蒸压加气混凝土砌块强度等级为A5.0，干密度级别为B07。 砖砌体强度MU10。 尺寸偏差要求 单位：mm项目（边长）合格品（B）指标长度（L）±4宽度（B）±2高度（H）±2 外观质量 单位：mm 项目合格品（B）指标缺棱掉角最小尺寸不得大于30最大尺寸不得大于70大于以上尺寸的缺棱掉角个数1个裂缝任一面上的裂纹长度不得大于裂纹方向尺寸的1/2贯穿一棱两面的裂纹长度不得大于裂纹所在面裂纹方向尺寸总合1/3大于以上尺寸的裂纹条数1条爆裂、粘膜和损坏深度不得大于30平面弯曲（mm）不允许表面疏松、层裂不允许油污不允许 物理性能要求砌块强度级别A5.0立方体抗压强度平均值不小于5.0Mpa单组最小值不小于4.0 Mpa砌块干密度不大于725kg/m3干燥收缩标准法(mm/m) 05快速法(mm/m) 08抗冻性质量损失(%)50冻后强度Mpa4.0导热系数m.kW/(m.k) 0.185.1.5. 钢筋及混凝土1、钢筋：同主体结构施工中对钢筋材料的要求。2、混凝土：采用建强商品混凝土搅拌站的商品混凝土，构造柱、过梁、压顶梁、厨房、卫生间、水暖井、露台的350高坎台等二次后浇构件混凝土标号为C20，350高坎台宽度应与实际砖墙砌筑宽度一致。5.2. 砌筑砂浆1、本工程加气混凝土砌块砌筑砂浆采用M7.5级水泥砂浆砌筑2、砂浆配合比应由试验室根据进场材料，进行试配确定砂浆配合比。现场搅拌砂浆，各组分材料应采用重量计量，砂浆组成材料水泥计量偏差应控制±2%以内，砂计量偏差应控制在±5%以内，在搅拌机旁应挂牌注明配合比及每盘的原材料的用量。3、砂浆现场拌制时，各组分材料应采用重量计量，采用搅拌机机械搅拌，自投料完算起，搅拌时间不得少于2分钟。4、砌筑砂浆的稠度控制在70mm90mm左右，分层度不应大于20mm。5、砌筑水泥砂浆应随拌随用，水泥砂浆应在3h内使用完毕；当施工期间最高气温超过30时，应在拌成后2h使用完毕。5.3. 构造柱1、构造柱设计原则：（1）填充墙长度5m或超过墙高2倍时，应在墙长中部设构造柱。（2）砌体墙在转角处、内外墙相交处及外墙自由端均设置构造柱。2、构造柱尺寸：墙宽×200，配筋为主筋412，箍筋6200。现场主楼已预留插筋，植筋孔深入结构混凝土100mm，混凝土强度等级为C20。3、构造柱与墙体的连接处应砌成马牙槎，马牙槎应先退后进，留槎60mm，并加设拉结钢筋，应符合设计要求，预留的拉结钢筋位置正确，施工中不得任意弯折。4、构造柱模板用14全丝加强螺杆加
