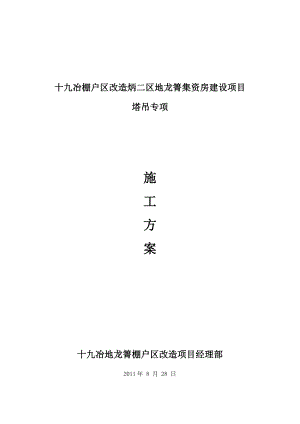

十九冶棚户区改造炳二区地龙箐集资房建设项目塔吊专项施工方案十九冶地龙箐棚户区改造项目经理部 2011年 8 月 28 日施工方案审批表十九冶棚户区地龙箐集资房建设项目塔吊专项施工方案业主审批意见盖章： 年 月 日施工单位审批：审核：编制：姓 名职 称专 业黄崇高工程师工 民 建刘石锋助理工程师工 民 建目 录第一章 工程概况1第二章 塔吊布置原则1第三章 塔吊的布置和选型13.1 塔吊的数量及位置选择13.2 塔吊型号确定1第四章 塔吊基础设计34.1基础概况34.2自重荷载及起重荷载54.3风荷载计算54.4 塔机的倾覆力矩54.5 综合计算64.6 地基承载力验算74.7 承台冲切计算84.8 承台抗弯计算9基础配筋图9第五章 塔吊基础施工105.1 塔吊基础施工105.2 基础施工要求105.3 接地装置105.4 塔吊基础安全复核11第六章 塔吊安装、拆除及日常维护使用116.1塔吊安装及拆除116.1.1 塔吊安装116.1.2 塔吊拆除126.2 塔吊的日常使用、检查、维护、保养14第七章 紧急情况分析和事故的应急措施167.1重大事故（危险）发展过程及分析167.2突发事件风险分析和预防167.3应急准备187.4应急响应187.5塔吊运行中突发事件应急预案19第八章 附件20十九冶棚户区改造炳二区地龙箐集资房建设项目塔吊专项施工方案第一章 工程概况十九冶棚户区改造炳二区地龙箐集资房建设项目，由综合楼（-111F）、幼儿园（3F）、3#8#楼（-118F）、9#楼（11F）及10#地下车库（-2F）组成。 本工程工期要求为12个月。第二章 塔吊布置原则2.1、最大限度的满足垂直运输的要求和服务半径，确保主体结构施工时材料及周转材料的运输；2.2、不影响后续工程及满足安全规范的要求；2.3、满足塔吊安装和拆卸的工作面要求，保证塔吊拆卸的可行性。第三章 塔吊的布置和选型3.1 塔吊的数量及位置选择 根据工期要求，为满足施工的垂直运输任务，在各栋建筑物的适当位置设置1台塔吊，具体布置见平面布置图。3.2 塔吊型号确定最重材料为成捆的钢筋，一般重量为23吨，混凝土料斗按装料0.8m3连料斗按3吨计，最大回转半径40m（50m），根据这些参数要求选择1台型号为QTZ50塔式起重机即可满足施工要求。塔身为方钢管桁架结构，塔身桁架结构宽度为1.4m，最大起重量为5t，最大起重力矩为50t·m，最大吊物幅度50m，结构充实率0=0.35，独立状态塔机最大起吊高度30m，塔机计算高度33m（取至锥形塔帽的一半高度），现场为A类地面粗糙度。塔机以独立状态计算，分工作状态和非工作状态两种状况分别进行基础的受力分析。第四章 塔吊基础设计4.1基础概况根据现场岩土工程勘察报告，塔基的基础天然地基，基础持力层为昔格达组泥岩，其承载力特征值为fa=0.28MPa。塔吊型号QTZ50竖向荷载简图、预埋件螺栓固定布置图、预埋件螺栓固定示意图分别如下图所示，图中参数摘自成都渝津机床制造有限公司生产的QTZ50塔机的使用说明书。各种型号规格的塔机荷载简图应按实画出并计算。塔吊计算简图预埋件螺栓固定布置图预埋件螺栓固定示意图4.2自重荷载及起重荷载（1）、塔机自重标准值：Fk1=235KN(2)、基础自重标准值：Gk=4.5×4.5×1.15×24=559KN（3）、起重荷载标准值：Fqk=50.00KN4.3风荷载计算（1）、工作状态下塔机塔身截面对角线方向所受风荷载标准值1、塔机所受风均布线荷载标准值：0=0.2K/；qsk=0.8zµsµz00HB/H =0.8* 1.2*1.48*1.75*1.67*0.2*0.35*1.6 =0.47KN/m2、塔机所受风荷载水平合力标准值：Fvk=qsk*H=0.47×33=15.51KN·m3、基础顶面风荷载产生的力矩标准值：MSK=0.5Fvk*H =0.5×15.51×33=255.92KN·m（2）、非工作状态下塔机塔身截面对角线方向所受风荷载标准值1、塔机所受风线荷载标准值：（杭州市0=0.4KN/m）q1sk=0.8zµsµz00HB/H=0.8* 1.2*1.56*1.2*1.67*0.4*0.35*1.6 =0.68KN/m2、塔机所受风荷载水平合力标准值：F1vk= q1sk *H=0.68×33=22.44KN·m3、基础顶面风荷载产生的力矩标准值：M1SK=0.5F1vk*H=0.5×22.44×33=370.26KN·m4.4 塔机的倾覆力矩 塔机自身产生的倾覆力矩，向前（起重臂方向）为正，向后为负。（1）、力臂自重产生的向前力矩标准值：M1= G1 RG1 =37.4×22=822.80KN·m（2）、最大起重荷载产生的最大向前起重力矩标准值（Qmax比Qmin产生的力矩大）：M2=50×11.5=575.00KN·m（3）、小车位于上述位置时的向前力矩标准值：M3= G2 Rmax =3.8×11.5=43.70KN·m=（4）、平衡臂产生的向后力矩标准值：M4=-19.8×5.5=-108.90KN·m（5）、平衡重产生的向后力矩标准值：M5=-89.4×10=-894 KN·m4.5 综合计算（1）、工作状态下塔机对基础顶面的作用1、标准组合的倾覆力矩标准值：Mk= M1 +M3 +M4 +M5 +0.9（M2+ Msk）=822.8+43.70-108.90-894+0.9×（575+255.92） =611.43KN·m2、水平荷载标准值：Fvk=15.51KN3、竖向荷载标准值：塔机自重：F1k=235KN；基础自重：Gk=559KN；起重荷载：Fqk=50.00KN， Fk= F1k+ Gk+ Fqk =235+559+50 =844KN。（2）、非工作状态下塔机对基础顶面的作用1、标准组合的倾覆力矩标准值：Mk= M1 +M4 +M5 +Msk= 822.8-108.9-894+370.26=190.16KN·m无起重荷载，小车收拢于塔身边，故没有力矩M2 、M3；2、水平荷载标准值：Fvk=22.44KN3、竖向荷载标准值塔机自重：F1k=235KN，基础自重：Gk=559KN，Fk= F1k+ Gk=235+559 =794KN根据现行国家标准建筑结构荷载规范GB50009-2001（2006年版）第3.2.4条规定，工作状态的荷载效应组合标准值（Sk）按下式计算：Sk=SGK+0.9SQik式中：SGK按永久荷载标准值计算的荷载效应值；SQik按可变荷载标准值计算的荷载效应值。比较上述两种工作状况的计算，得本塔吊在工作状态时对基础传递的倾覆力矩最大，故应按工作状态的荷载组合进行地基基础设计。4.6 地基承载力验算基础对地基作用应力：= Fk/A=844/(4.5*4.5)=0.042MPa<fa=0.28 MPa，满足地基承载力要求。基础平面图基础立面图4.7 承台冲切计算计算时应考虑作用在冲切临界面重心上的不平衡弯矩产生的附加剪力，距塔身边缘h0/处冲切临界面的最大剪应力max按以下公式计算：max=Fl/um ho +as MkCAB/Is （1）max0.7（0.4+1.2s）hpft （2）其中：C1 =hc+ho=1557+1150=2707mm；C1 =bc+ho=1557+1150=2707mm；CAB= C1/2=2707/2=1353.5mm；Fl =235+50=285KN；um = 2（C1+ C2）=2*（2707+2707）=10828mm；as =1-1/1+2/（3* (C1 /C1）1/2）)=2/5；Is= C1 ho3/6+ C31 ho/6+ C1 ho C22/2=8m4；s=2；hp=1；有以上参数可知：max=Fl/um ho +as MkCAB/Is=0.126 MPa；0.7（0.4+1.2s）hpft = 5.6 MPa；即max<0.7（0.4+1.2s）hpft = 5.6 MPa，满足承台抗冲切要求。4.8 承台抗弯计算承台所受最大弯矩：M= Mk=611.43 KN·m AsI =AsII =M1 /0.9 f y h0=611.43*10/(0.9*35*1.15) =168.7mm2按构造要求进行配筋，承台基础上下均配钢筋网12双向200。基础配筋图第五章 塔吊基础施工5.1 塔吊基础施工本工程塔吊基础标准尺寸按照厂家提供图纸。基础砼采用商品砼，为提前安装和投入使用掺加早强剂，罐车运输，下灰形式自流。基础内配筋：基础钢筋详见厂家提供资料，双层双向钢筋。基础内埋设塔吊预埋螺栓，螺栓由厂家提供（45号钢制作）。5.2 基础施工要求（1）基础施工前，首先精确定位，采用挖土机进行塔吊基础的土方开挖，按1：0.5进行放坡施工，下部如有岩石可不放坡混凝土原槽浇灌。基础钢筋及砼施工必须严格按照基础说明书及规范施工，在下道工序前，必须请监理验收后，方可进行施工，并做好基础隐蔽工程资料，作为塔吊报验附件资料。（2）浇筑砼：a、控制砼坍落度（按配比要求120±20mm）。b、砼振捣密实。c、表面压实抹光。d、加强浇水养护。e、砼试件不少于1组，待时间达到后，进行抗压试验，并将砼抗压试验报告及钢筋质保书作为塔吊报验附件资料，强度必须达到设计强度100%，方可安装塔吊。（3）预埋螺栓控制好平面位置，并且加设25钢筋支撑体系固定牢固，以防砼浇筑时移位和偏斜。（4）上层钢筋采用20钢筋马凳纵横向1m布置支承，四边采用斜撑加固。5.3 接地装置 具体内容参照塔吊基础说明书。5.4 塔吊基础安全复核因塔吊基础位置的土质情况较好，其承载力远大于要求的20吨/平方米，故满足安全要求。第六章 塔吊安装、拆除及日常维护使用6.1塔吊安装及拆除6.1.1 塔吊安装6.1.1.1 塔吊主要技术参数塔吊最大高度高度：58m，最大幅度：60m，最大起重量：2t，尾部额定起重量：0.8t。6.1.1.2 安装前准备1、环境条件要求：在安装时风力不大于六级（13.8M/s），待基础砼达到70%以上强度后才能安装。2、安装人员：各单位工程塔吊指挥人员、起重及安装人员均为46人，电工1人，塔吊司机1人，安装操作人员必须持操作证工作，在安装过程中必须注意安全，戴好安全帽等。6.1.1.3 安装步骤安装底盘安装底节安装顶升套架安装标准节
